市面上有不少的Modbus協議調試工具，今天介紹一款由長念(上海)技術開發有限公司開發高度集成的Modbus協議調試工具，該工具可以仿真從機也可以仿真主機，與市面上常見的主機和從機分離軟件不同，支持免安裝運行，同時也支持安裝運行，支持多種Modbus協議（Modbus RTU、Modbus ASCII、Modbus TCP等），支持配置文件導入導出，內置多種數據轉換功能，支持丟包率、收發延遲等數據統計，支持多臺仿真設備同時配置運行。
前文我們介紹了modbus協議調試工具軟件功能，本文接著將利用該調試軟件Modbus RTU、Modbus ASCII、Modbus TCP協議的仿真演示教程。具體教程如下：

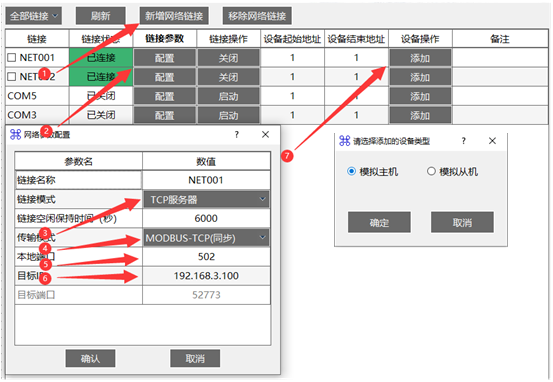

沒有連接的可以“新增網絡鏈接”（1），也可以通過“配置”（2）修改現有的鏈接，新創建的鏈接也要通過配置修改網絡參數，這里主機配置為服務器模式（3），選擇Modbus TCP協議（4），配置服務器端口（5），配置客戶端IP（6，必須配置，非此IP連接服務器會拒絕連接），配置模擬設備屬性為“Modbus主機”;
預配置主機方法類似，主機使用了服務器模式從機就必須采用客戶端模式，配置目標IP和目標端口為主機所開的服務器IP與端口，置模擬設備屬性為“Modbus從機”，一般情況都是從機作為服務器，方便接入多個HMI和SCADA軟件控制采集PLC，這里沒有采用這種模式，但軟件支持對應調整模式即可；

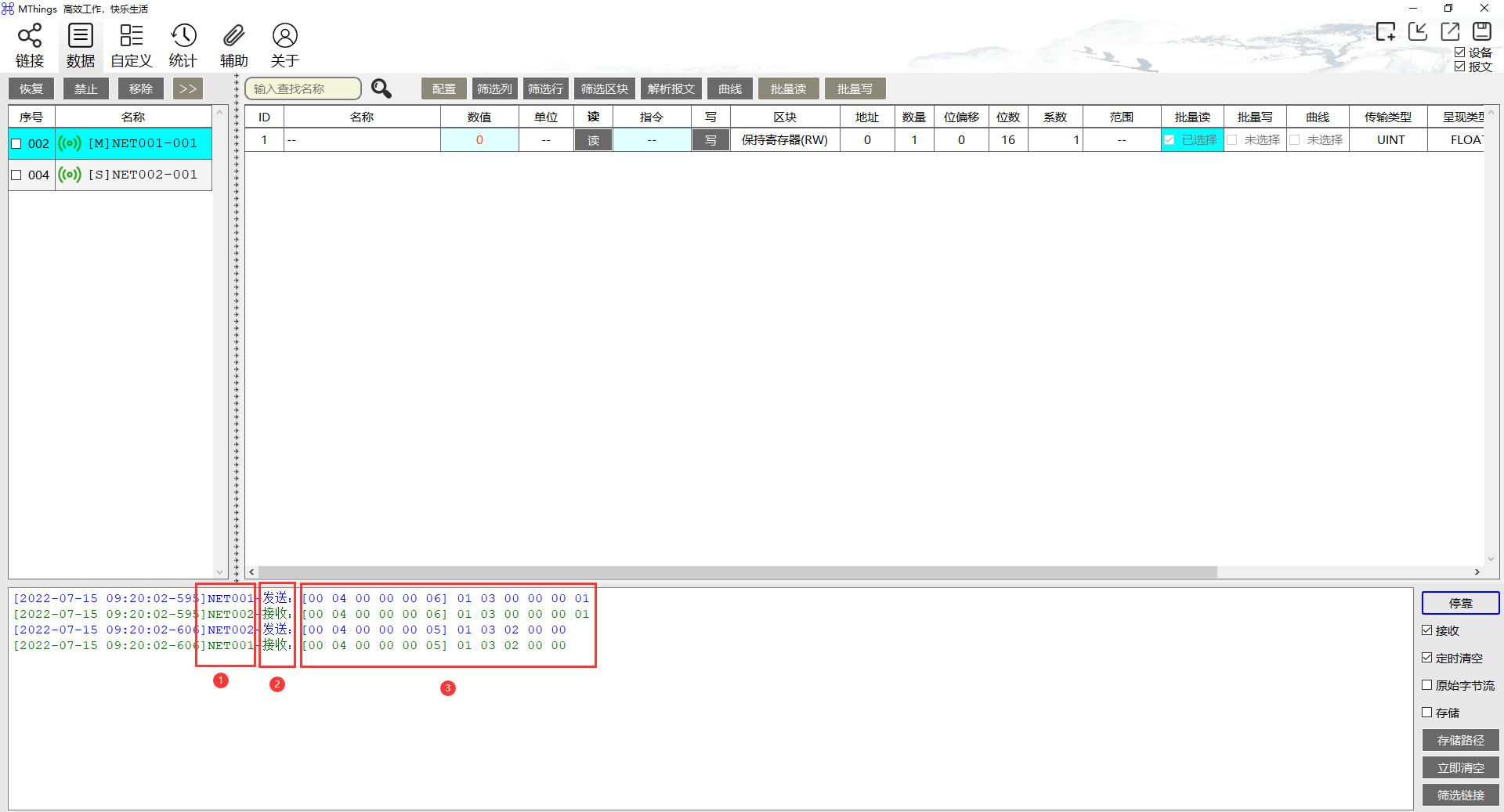

從機添加控制點位，主機只能讀取已仿真的寄存器點位否則會報錯，之前已經說明了寄存器添加這里不再重復，通訊效果如下圖：

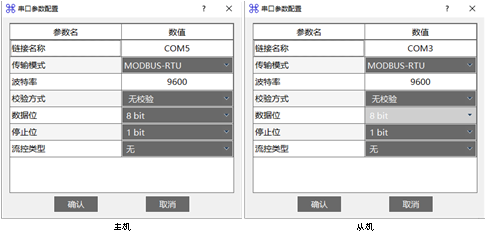

Modbus RTU設備屬性配置如下：

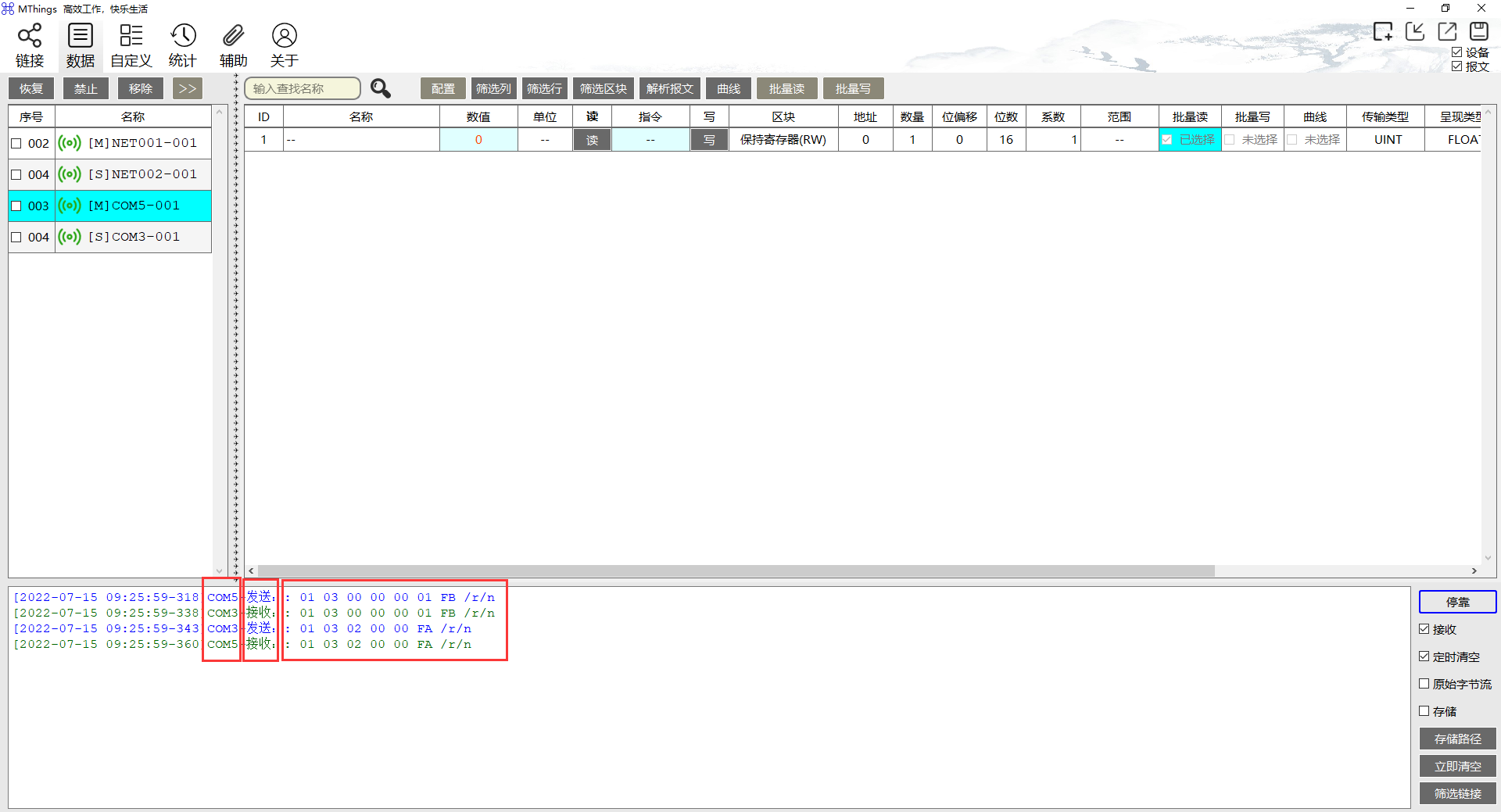

演示如下：

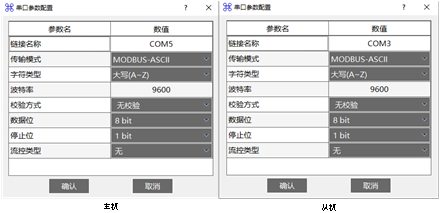

Modbus ASCII設備屬性配置如下：
演示如下：
今天的分享就到這里啦，EBYTE人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，還有客服小姐姐在線答疑哦！
