本文將通過E104-BT09藍牙模塊作為從機與手機進行連接通信的操作過程，進一步介紹關于E104-BT09系列藍牙模塊的應用及特性。

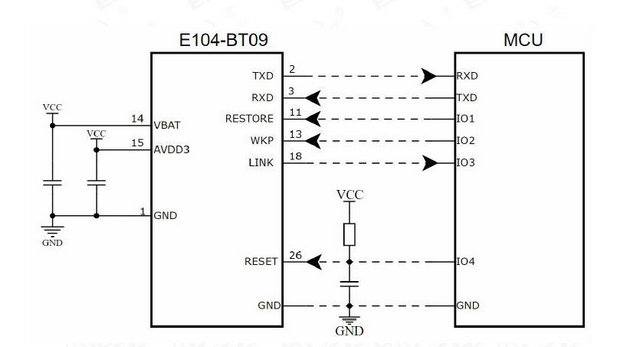

E104-BT09藍牙模塊是成都億佰特電子科技有限公司基于泰凌微的TLSR8208BER芯片方案研發的符合藍牙BLE5.0協議的低功耗、貼片型藍牙轉串口從機模塊，E104-BT09藍牙模塊使用通用的AT指令設置參數，操作簡單快捷。藍牙模塊支持從機角色、藍牙廣播、數據透傳、空中配置。藍牙模塊可廣泛應用于智能穿戴、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網、智能數據采集、智能控制等領域。
? 支持藍牙BLE 5.0 協議；
? 支持開機自動廣播；
? 支持IBeacon 和普通廣播切換；
? 支持串口透明傳輸；
? 支持多種串口波特率；
? 支持自定義16 位、128 位 UUID；
? 支持藍牙參數空中配置功能；
? 支持AT 指令配置，在喚醒模式下自動識別 AT 指令；
? 支持發射功率修改，最大發射功率為11.5dBm；
? 最大通訊最遠距離可達150m；
? 支持超低功耗睡眠；
? 模塊支持從機角色；
? MTU 最大 200 bytes；
最大串口波特率支持1000000 bps。
l AT指令說明：模塊一直處于響應AT指令的狀態，所以在連接模塊進行透傳時，發送的數據可能需要避開AT指令相關的數據。
l 傳輸模式：模塊被連接后，通過串口發送的數據將會被轉發到藍牙處。
常用指令：
l AT?測試指令
指令 | 應答 |
AT? | AT |
說明：無 | |
l AT+RESET 復位指令
指令 | 應答 |
AT+RESET | DEVICE_NAME:EBYTEBLE MAC:40050238C1A4 |
說明：立即生效 | |
l AT+FACTORY 恢復出廠指令
指令 | 應答 |
AT+FACTORY | DEVICE_NAME:EBYTEBLE MAC:40050238C1A4 |
說明： 1、重置完后，自動重啟； 2、恢復出廠設置過程中，禁止任何形式復位，禁止操作未完成之前斷電； 3、RESTORE引腳為低電平持續5秒，則恢復出廠設置 | |
l AT+NAME 藍牙廣播名稱
指令 | 應答 | |
查詢 | AT+NAME? | OK+NAME=[para] |
設置 | AT+NAME=[para] | OK+NAME |
參數 | para（ASCII）指藍牙廣播名稱 | |
說明 | 設置藍牙廣播名稱，如模塊已有連接，需要下次廣播時才能生效，如永久保存該參數需發送AT+SAVE，否則只是臨時生效，缺省的藍牙名稱為EBYTEBLE。 | |
示例 | 發送：AT+NAME=ABC 返回：OK+NAME 設置藍牙廣播名稱為ABC | |
第一步:E104-BT09藍牙模塊作為從機與手機nrf connec app進行通信，如下所示：

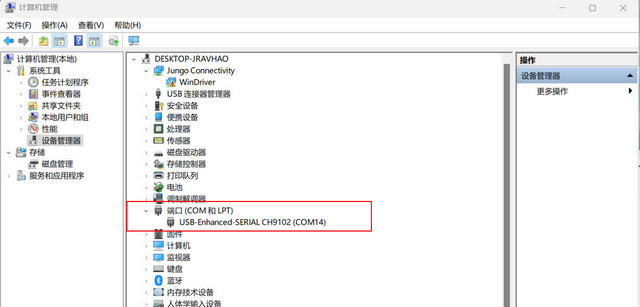

1、 將測試套件接入電腦后可以在設備管理器中看到如下圖端口。
2、通常Windows 10以上的系統將會自動安裝串口驅動，但是假如測試套件通過usb口接入電腦后沒有相應端口出現可以先嘗試安裝 串口驅動。
第二步：藍牙模塊連接步驟：
1.將測試套件通過usb口接入電腦。測試接入電腦后，可以在 “我的電腦->屬性->設備管理->端口中看到相應端口號”
2.打開xcom助手，選擇對應的端口號.
l 串口波特率：115200 ；
l 停止位：1位 ；
l 數據位：8位 ；
l 校驗位：NONE ；
3.打開串口，按下圖進行配置
l 恢復出廠模式（factory reset）；
l 打開從機普通廣播功能（Open the normal broadcast function of the slave device）；
l 修改從機廣播名稱（Modify the name of the slave broadcast）；
l 保存配置；
4.至此模塊端從機角色功能配置完成;
5.手機打開app "nrf connect";
6.連接模塊（點擊"connect"按鍵）;

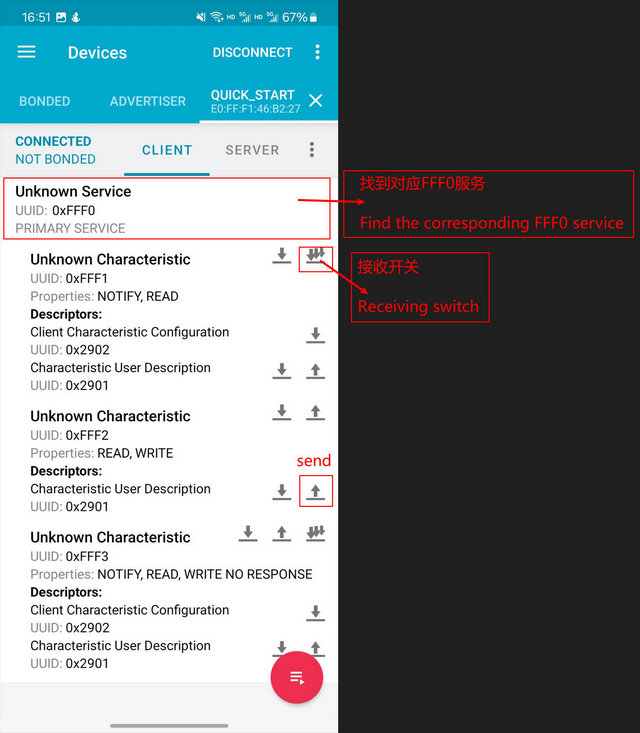

7.找到對應服務以及打開對應接收開關;

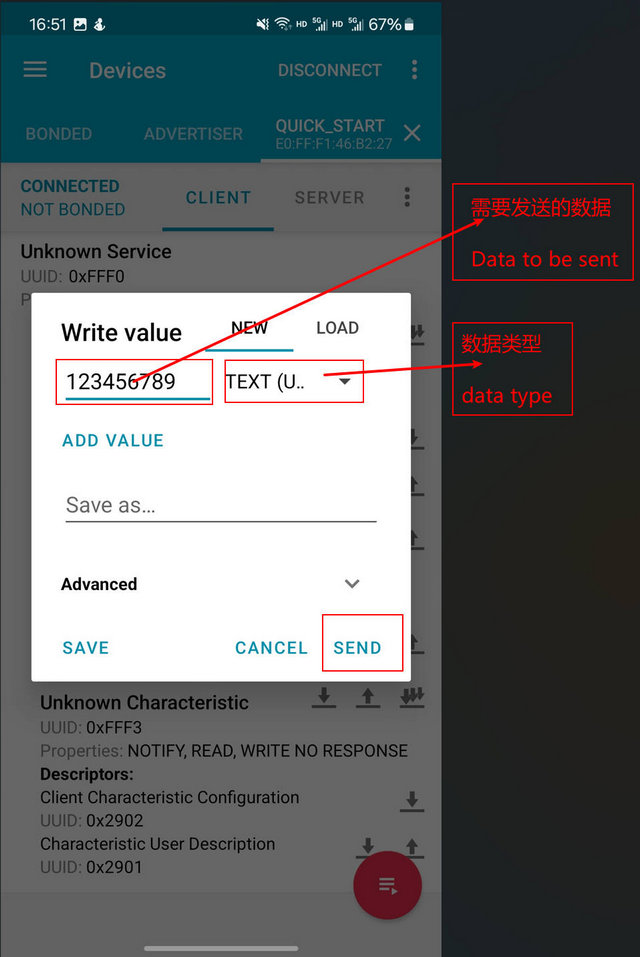

第三步驟：點擊發送按鈕后如圖顯示

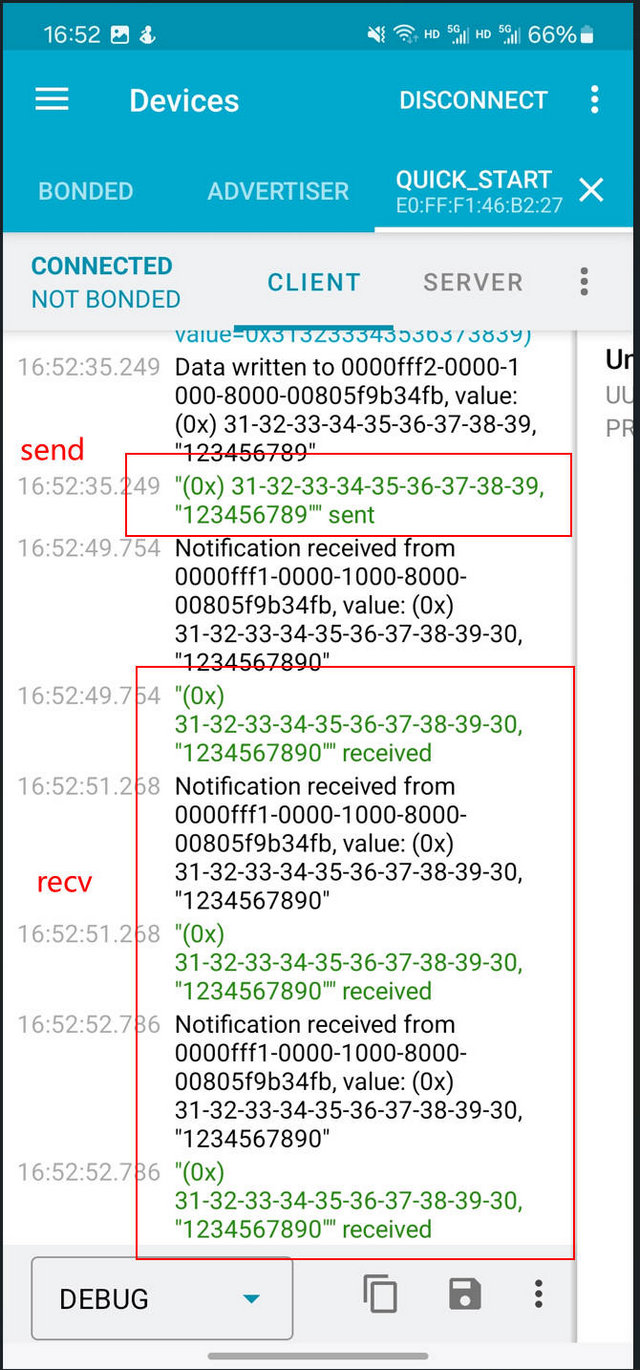

第四步：界面右滑可以進入日志界面
第五步：電腦端接收與發送顯示，如下圖所示：
藍牙模塊通信波特率為115200；
當指令出現ERR 提示后可以參考用戶手冊。如使用其他的串口助手進行調試，請注意檢查字符串長度；
注意藍牙模塊只支持從機模式；
注意指令結尾沒有其余符合（某些串口助手，或者用戶自己勾選了發送新行等功能，會導致軟件自動給指令結尾附加特殊符號）。
