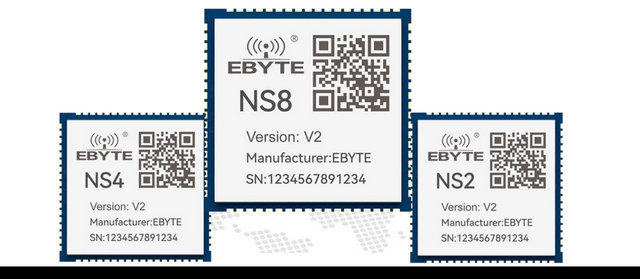

NSx-V2系列多串口以太網模塊是億佰特研發的實現2/4/8串口數據與以太網數據互相轉換的貼片式以太網串口服務器模組；具有多種Modbus網關模式以及TCP/DUP/MQTT/HTTP網絡協議物聯網網關模式，可滿足各類串口設備/PLC的聯網功能。以太網模組采用LCC封裝，便于用戶設備集成在PCB板上。
NSx-TB測試套件自帶USB轉TTL電路（只內置一路，可通過跳線帽進行切換），無需外接轉換器即可快速進行調試，并引出復位和恢復出廠設置引腳外接按鍵方便操作、同時引出模組全部功能引腳，方便用戶外接調試。
NSx-v2系列多串口轉以太網模塊固件升級教程是用戶可以通過可以通過“億佰特網絡配置工具”對設備進行固件升級。本次升級主要分為UDP升級和串口升級兩部分教程，教程步驟適用于NS2-V2、NS4-V2、NS8-V2全系列串口轉以太網貼片模塊。
第一步：打開“億佰特網絡配置工具”，在“菜單”選項下選擇“設備升級助手”；

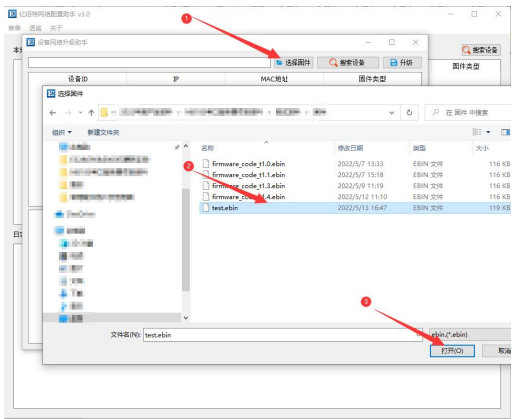

第二步：選擇需要使用的固件，需要在官網產品中心對應的產品詳情頁面的“相關下載”獲取，演示使用固件不在官網提供。

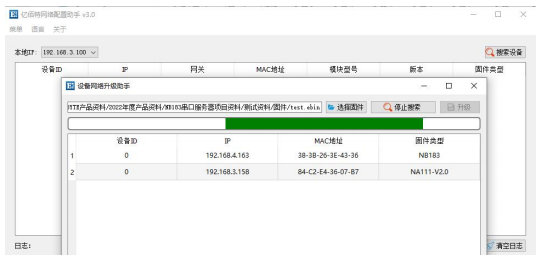

第三步：點擊“搜索設備”，設備列表中顯示當前已找到設備，再次點擊“停止搜索”。

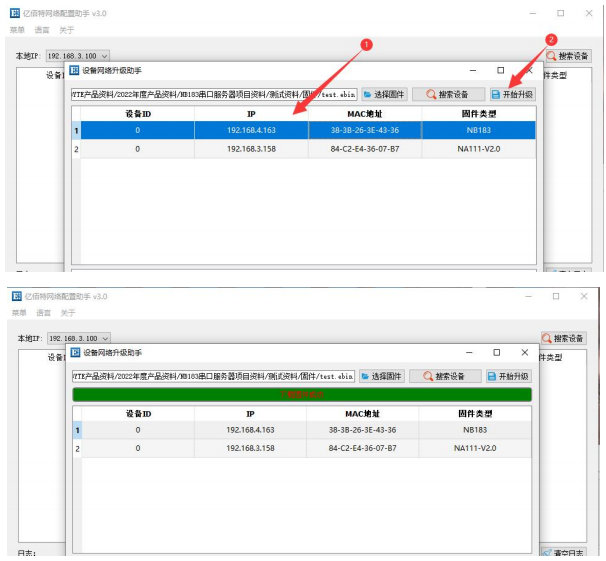

選擇需要升級設備后點擊開始升級，等待上位機顯示升級完成。
僅通道1（即串口1，可以使用RS232接口/RS485接口）支持使用串口進行升級，當網絡升級失敗，或者網絡環境復雜時推薦使用串口進行升級；
第一步：確保設備處于斷電狀態，正確連接串口1；

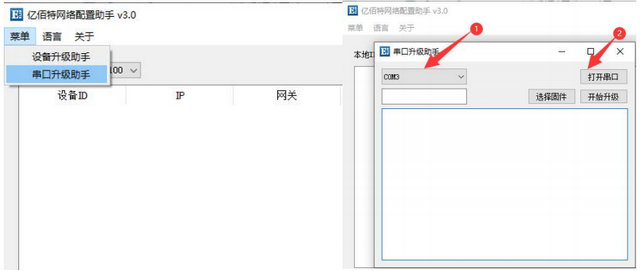

第二步：打開“億佰特網絡配置工具”，在“菜單”選項下選擇“串口升級助手”，選擇對應的串口并點擊“打開串口”；

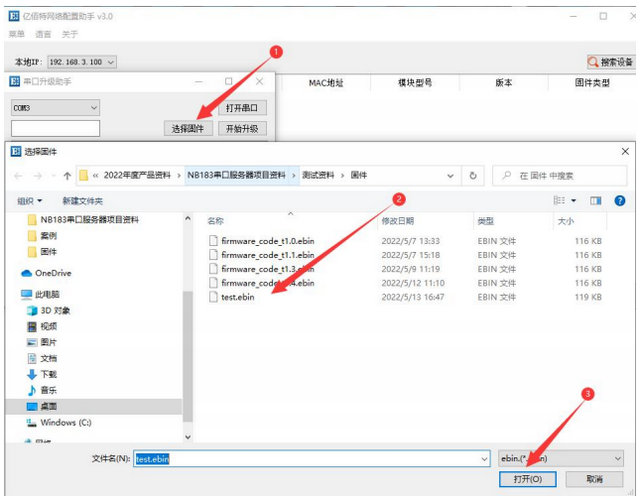

第三步：選擇需要使用的固件，需要在官網(jichuangfanxin.cn)對應的產品詳情的“相關下載”獲取，演示使用固件不在官網提供；

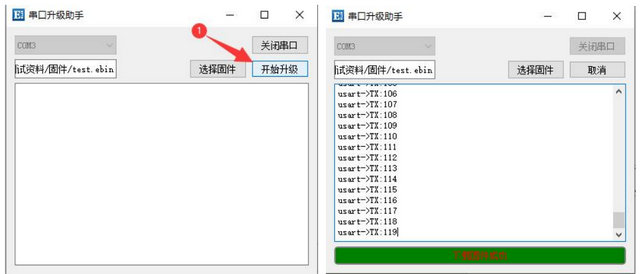

第四步：點擊“開始升級”，拉低NS2-V2的Reload引腳隨后接通設備電源，等待固件升級完成后，點擊“取消”結束串口升級；
注：最終解釋權歸成都億佰特電子科技有限公司所有。
今天的分享就到這里啦，億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的物聯網應用發展，提升資源利用率，更多串口轉以太網模塊產品和串口服務器應用配置資料，感興趣的小伙伴可以登錄我們的官網進行了解，還有客服在線答疑哦！
