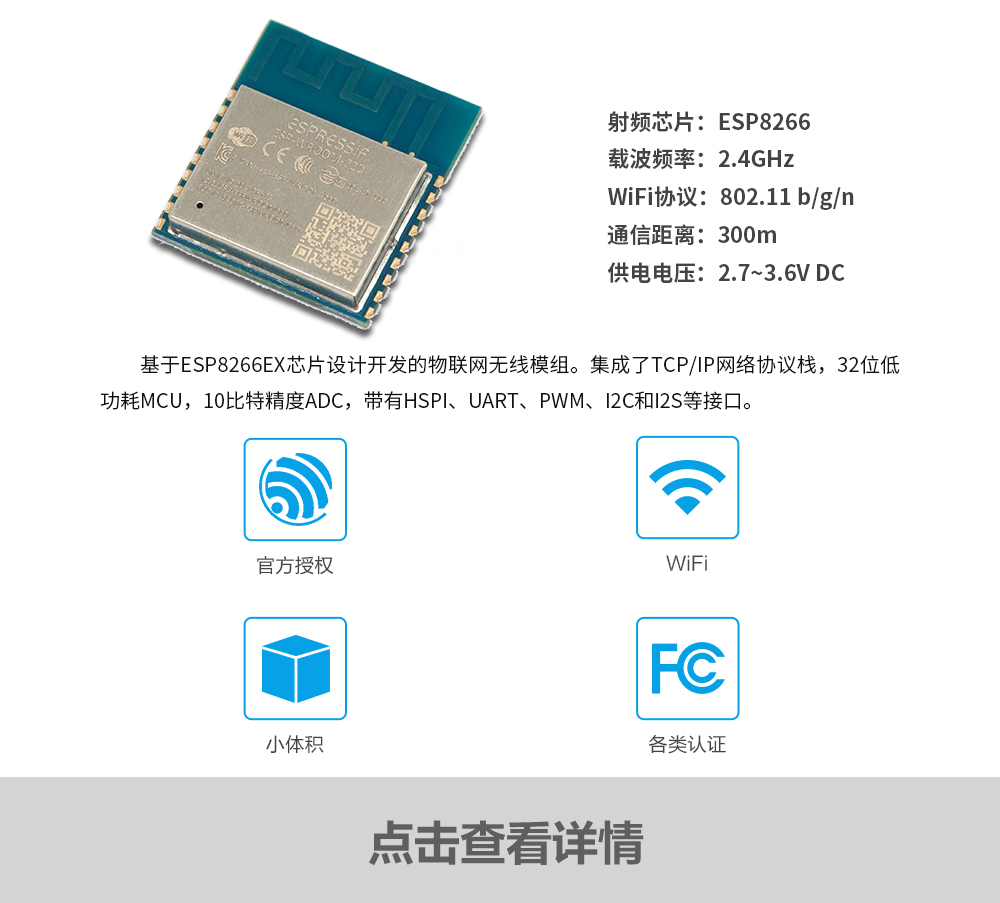

ESP-WROOM-02D系列WiFi無線模塊產品是基于ESP8266系列芯片方案設計開發的貼片式物聯網無線模組。集成了TCP/IP網絡協議棧，32位低功耗MCU，10比特精度ADC，帶有HSPI、UART、PWM、I2C和I2S等接口。
ESP-WROOM-02D貼片式模組的外觀尺寸為(18.00+0.10) mm x (20.00+0.10) mmx(2.80+0.10) mm。目前該WiFi模組配置封裝為SOP8 (150mil) 的SPI Flash，使用2dBi的PCB板載天線。
ESP-WROOM-02D使用26MHz晶振。選用的晶振自身精度需在+10 PPM。使用時請注意在下載工具中選擇對應晶體類型。晶振輸入輸出所加的對地調節電容C1、C2可不設為固定值，該值范圍在6pF~ 22pF,具體值需要通過對系統測試后進行調節確定?；谀壳笆袌鲋兄髁骶д竦那闆r，一般26MHz晶振的輸入輸出所加電容C1、C2在10pF以內。
