功放電路通常作為多級放大電路的輸出極去驅動負載工作，像使用揚聲器發聲、電動機旋轉、繼電器動作、儀表指針偏轉等等應用中。而驅動負載需要足夠的功率，這就要求了功放電路能輸出足夠的電壓和電流。由于功放電路之前的電壓放大器能將電壓放大到需要值，所以對于功放電路只需要強調電流放大能力即可。
對于電壓放大器來說，要求在不失真的情況下盡可能提高輸出信號的電壓幅值，但其輸出功率并不一定大。而對于功放電路，由于功能需求的不同，其工作特點和技術要求與電壓放大器存在不同，具體來說：
由于P=UI，所以功放電路應該有足夠大的電壓動態范圍和電流動態范圍，這就要求了晶體管只能在安全區內盡可能接近極限狀態下工作，意思就是功放電路是工作在大信號狀態下。
所謂效率，就是功放電路的輸出功率Po與電源供給的直流功率Pv之比
N = Po/Pv x 100%
顯然，這個比值越大，效率就越高。考慮到功放電路的Po較大，所以效率的提高就意味著直流能耗的降低。
由于晶體管工作在大信號狀態下，必然會出現信號進入非線性區而產生非線性失真的情況。通常輸出功率越大，產生非線性失真的幾率就越高。
根據不同場合對非線性失真的要求不同，比如在工業控制系統中，以輸出功率為主要目的，為了提高輸出功率，就會允許在一定范圍內存在較小的失真，而對于測量系統和電聲設備，就需要盡可能避免非線性失真。
功放電路的功放管在工作時既要輸出大的電壓，又要輸出大的電流，所以功放管消耗的功率非常大，管子的結溫迅速升高，這也要求很好地解決功放管的散熱問題。
放大電路有甲類、甲乙類、乙類3種基本工作狀態。

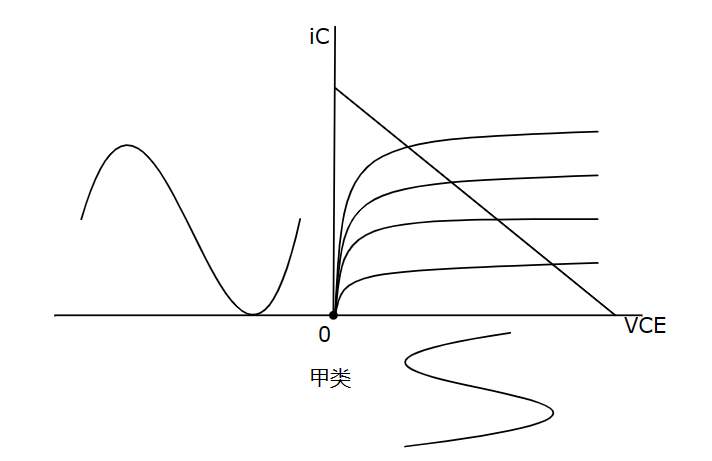

對于三極管甲類放大電路，在無信號輸入時，電源的輸出功率就全消耗在三極管和電子上；有信號時，電源輸出功率中一部分轉換為有用的輸出功率，信號越大，輸出功率就越大。甲類放大電路在理想的情況下效率最高只能達到50%。

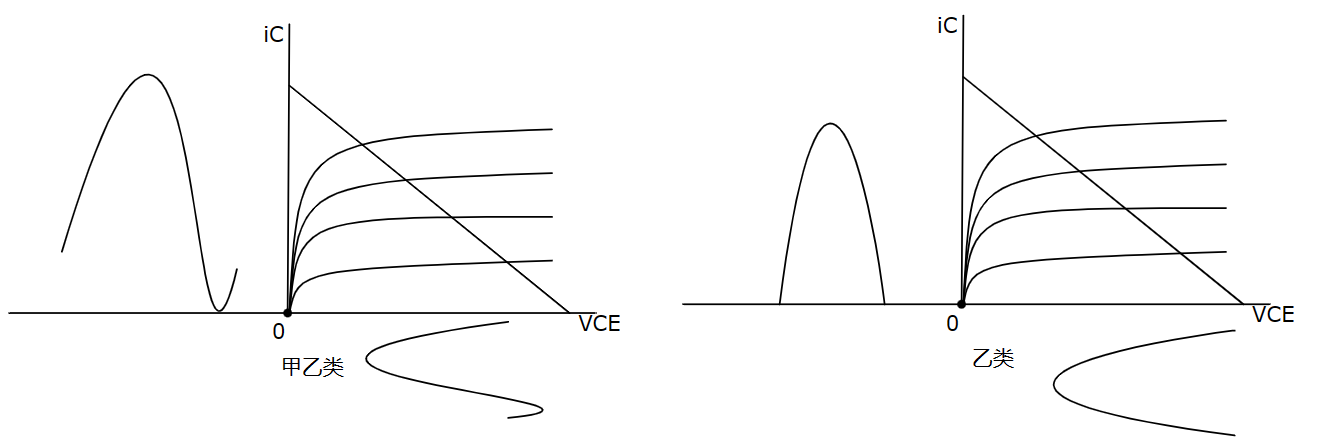

欲提高效率，需要從兩個方面入手，一是通過增加放大電路的動態工作范圍來增加輸出功率；二是盡可能減小電源供給的功率。所以就有了乙類和甲乙類的放大電路。乙類效率最高能達到78.5%，甲乙類也能在50%-78.5%之間。另外，雖然乙類、甲乙類放大電路減小了靜態功耗，提高了效率，但都出現了嚴重的波形失真，因此，既要保證靜態管耗小，又要使失真不嚴重，就需要在電路機構上采取措施了。
功放電路可以從不同角度進行分類：

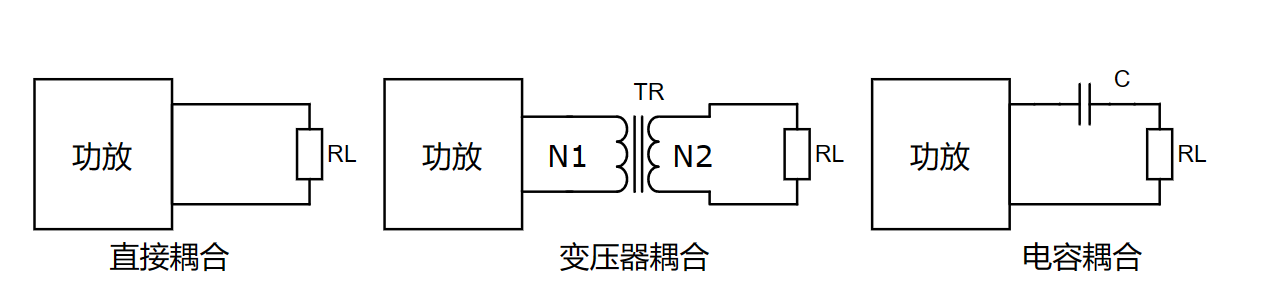

按照輸出端的耦合方式（與負載的連接方式）不同，可以將功放分為直接耦合、變壓器耦合和電容耦合。
功放輸出的耦合方式
按照功放管的類型可以分為電子管功放、晶體管功放、場效應管功放和集成功放。
按照電路的形式可以將功放分為單管功放、推挽式功放、橋式功放。
