E160超外差射頻模塊的無線控制方案深度解析

E160系列射頻模塊：低成本高可靠性無線控制解決方案

一、E160系列射頻模塊無線控制方案性價比首選

在智能家居、工業物聯網與消費電子快速發展，其中低成本、高穩定性的無線通信模塊成為設備互聯互通的核心需求。億佰特E160系列超外差射頻模塊（包含E160-T4FS1超外差發射模塊與E160-R4FS1超外差接收模塊等）以超外差技術為核心，融合EV1527編碼協議與四路智能控制功能，為小家電遙控、門禁系統、電動自行車等場景提供遠距離、低功耗的無線控制方案，助力開發者快速落地產品。

二、產品概述：發射與接收模塊的協同設計

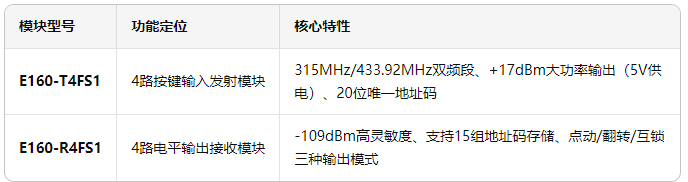

E160系列包含兩款核心模塊，形成完整無線通信鏈路：

E160系列射頻模塊

E160系列超外差射頻模塊的優勢特點：

超小尺寸：20.3*13.3*3.0mm，適合嵌入式設備集成；

寬壓供電：1.8V~5.5V（發射）/2.0V~5.5V（接收），兼容紐扣電池與鋰電池；

工業級可靠性：-40℃~85℃工作溫度、ESD HBM 8KV防護，通過FCC/CE認證。

三、核心技術解析：超外差+EV1527協議，性能躍升

1.超外差調制技術：抗干擾與遠距離的保障

采用超外差架構，通過本地振蕩器與射頻信號混頻，將高頻信號轉換為固定中頻（如455kHz），相比傳統FSK方案：

接收靈敏度提升：-109dBm（接收模塊），可穿透2堵普通墻體；

抗干擾增強：內置AGC自動增益控制，抑制同頻噪聲，誤碼率低至0.1%；

通信距離：空曠環境下可達240米，滿足中遠距離控制需求。

2.EV1527編碼協議：安全與靈活的控制邏輯

支持20位地址碼（百萬級唯一組合）+4位鍵值碼，確保設備間無串?dāng)_：

動態配對：接收模塊通過K/O引腳短按（100ms）進入配對模式，支持15個發射端地址存儲；

輸出模式自定義：長按K/O引腳切換點動（按鍵觸發時輸出）、翻轉（電平狀態切換）、互鎖（多路輸出互斥），適配門鈴、電機正反轉等場景。

3.四路智能輸出：簡化外設控制

接收模塊D0-D3引腳提供推挽輸出（灌電流35mA/拉電流10mA），可直接驅動LED、繼電器或電機，無需額外放大電路，降低硬件設計復雜度。

四、應用場景：覆蓋消費電子與工業控制

基于“小體積、低功耗、高可靠性”特性，E160系列廣泛適用于：

智能家居：風扇/照明遙控器、窗簾電機無線控制；

安防門禁：無線鑰匙扣、車庫門遙控開關；

電動工具：手持設備無線啟停、電池電量傳輸；

玩具與小家電：遙控車、無人機、咖啡機等短距離控制。

典型案例：電動自行車防盜系統

發射模塊（E160-T4FS1）集成于鑰匙，接收模塊（E160-R4FS1）嵌入車身控制器；

觸發“鎖車”鍵后，接收模塊通過互鎖模式切斷電機電源，同時點亮報警指示燈，實現雙重防護。

五、開發與部署指南：快速上手的關鍵細節

1.硬件連接要點

發射模塊：K0-K3引腳接按鍵（低電平觸發），ANT引腳外接50Ω天線（建議長度：433.92MHz對應425px）；

接收模塊：D0-D3引腳接負載，K/O引腳接模式切換按鍵，電源需加100nF濾波電容抑制紋波。

2.常見問題解決

傳輸距離不足：檢查天線是否外露（金屬殼內信號衰減>60%）、供電電壓是否≥3.3V；

誤碼率高：遠離WiFi/藍牙設備（2.4GHz干擾），或更換315MHz頻段；

模塊損壞：避免靜電操作（佩戴防靜電手環）、電源反接（建議串聯二極管保護）。

六、總結：低成本無線控制的優選方案

E160系列超外差射頻模塊以240米遠距離通信、四路智能控制、工業級穩定性三大核心優勢，平衡了性能與成本，成為中小批量產品的理想選擇。無論是智能家居遙控器的快速開發，還是工業設備的無線改造，均可通過E160系列實現“即插即用”的無線通信功能，加速產品落地。

立即獲取：訪問億佰特官網下載數據手冊與參考電路，也可以官網留言或者關注微信公眾號申請免費樣品，開啟低功耗無線控制之旅。

今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多超外差射頻模塊產品和物聯網應用方案資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
