隨著物聯網技術的普及與“雙碳”政策的推進，家電智能化已成為行業發展的核心趨勢。2024年全球智能家電市場規模達1.2萬億美元，年復合增長率18.7%，其中能耗監測與遠程控制功能因貼合用戶電費管理需求及政策要求，成為消費者選購的關鍵指標。國家發改委《綠色家電推廣目錄》明確提出，2025年前上市的家電產品需具備能耗可視化與遠程管理能力，進一步加速了傳統家電的智能化改造進程。
然而，當前市場仍面臨三大痛點：
l 能耗管理粗放：傳統家電缺乏實時能耗監測功能，用戶無法精準掌握用電習慣，電費支出難以優化；
l 遠程控制缺失：多數老舊家電不支持遠程操控，離家后無法調節設備狀態（如忘關空調導致能源浪費）；
l 協議碎片化：不同品牌家電采用私有通信協議，多設備集成難度大，用戶需下載多個APP，體驗割裂。
在此背景下，基于CAN總線模組與4G DTU設備的智能家電物聯網方案應運而生，通過標準化協議、低成本改造與高安全性設計，破解傳統家電智能化難題。
相較于依賴廠商私有協議、改造成本高、功能固化的傳統方案，本方案通過四大維度實現突破：
傳統方案受限于廠商私有協議，多品牌設備集成需定制開發，成本高且擴展性差。本方案采用CAN 2.0B協議（支持標準幀與擴展幀），可兼容90%以上主流變頻家電（如格力、美的、海爾等品牌空調、冰箱），無需破解廠商協議，通過讀取設備原生CAN總線數據即可實現監測與控制，大幅降低集成難度。

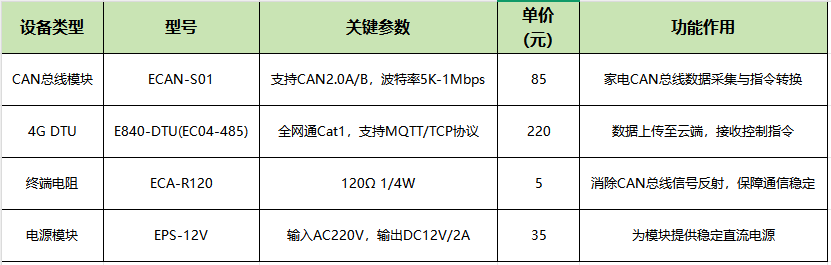

傳統方案單設備改造成本超過500元，難以大規模推廣。本方案采用模塊化硬件組合（CAN總線模塊+4G DTU+電源模塊），核心硬件成本可控：
l ECAN-S01系列CAN總線模塊：支持CAN2.0A/B，波特率5K-1Mbps，適配不同家電通信需求；
l E840-DTU系列4G DTU設備：全網通Cat1網絡，支持MQTT/TCP協議，可共享部署（5臺家電共享1個DTU）；
l 終端電阻、電源模塊等輔材成本僅40元/套。
單點綜合改造成本可控制在200元以內，較傳統方案降低60%以上。
傳統方案功能固化，無法滿足用戶需求變化。本方案支持OTA遠程升級，可按需擴展功能：
l 短期：集成語音控制（對接天貓精靈、小愛同學）、能耗數據分析報告；
l 長期：引入AI節能策略（基于用戶習慣自動調節設備運行模式，如空調夜間自動切換睡眠模式）。
傳統方案多采用HTTP明文傳輸，存在數據泄露風險。本方案通過4G APN專網建立獨立通信通道，傳輸層采用TLS1.3加密，應用層數據經AES-256算法加密，確保設備控制指令與能耗數據全程安全可控，符合《個人信息保護法》要求。

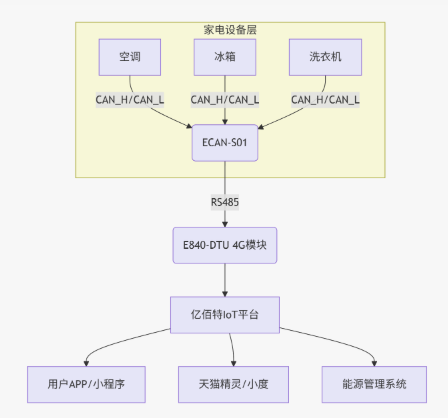

系統采用分層架構設計，確保穩定性與可擴展性：
l 感知層：通過CAN總線模塊采集家電運行數據（溫度、功率、模式等），經4G DTU設備上傳至云端；
l 平臺層：億佰特IoT平臺接收、解析數據，提供設備管理、指令下發、數據分析功能；
l 應用層：用戶通過手機APP、語音助手或Web端實現遠程控制與能耗監測。
l 物理層：RS485轉CAN（ECAN-S01模塊），實現家電CAN信號與DTU的電平轉換；
l 數據鏈路層：CAN2.0B擴展幀，支持29位標識符，可區分不同設備與指令類型；
l 網絡層：4G APN專網，獨立于公網，降低網絡擁堵與攻擊風險；
l 傳輸層：MQTT over TLS1.3，輕量級協議適合低帶寬場景，加密保障傳輸安全；

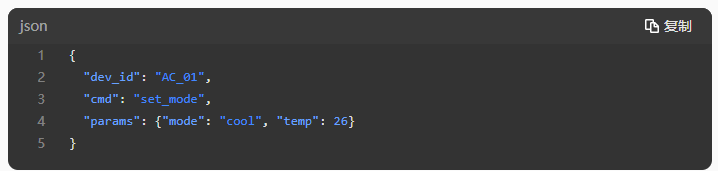

l 應用層：JSON格式指令，示例如下圖所示：
1. 斷開空調電源，打開控制板蓋板，找到CAN接口（標記為CANH/CANL）；
2. 用雙絞線連接空調CANH→ECAN-S01系列總線模塊CANH，空調CANL→模塊CANL（線序嚴格對應，避免反接）；
3. 在總線兩端安裝120Ω終端電阻（ECA-R120），消除信號反射干擾。
1. 登錄平臺后創建設備分組，錄入ECAN-S01模塊的IMEI號完成設備注冊；

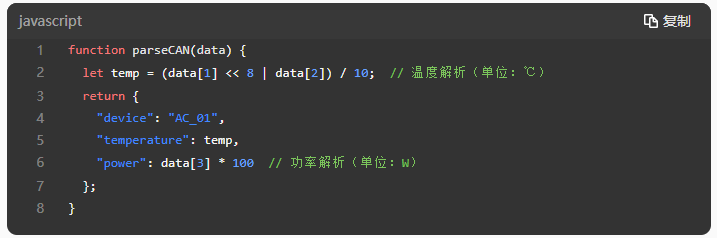

配置數據解析腳本，將CAN總線原始數據轉換為可視化信息，如下圖代碼所示：
· 集成平臺SDK（支持Android/iOS），開發核心功能界面：
o 實時監測：功率儀表盤、溫度曲線、運行模式顯示；
o 遠程控制：模式切換（制冷/制熱/除濕）、溫度調節（16-30℃）、定時開關；
o 能耗統計：日/周/月用電報表，電費預估。
· 場景1：遠程溫度調節
通過APP發送“制冷26℃”指令，ECAN-S01模塊將指令轉換為CAN報文（ID:0x18FFA001，Data:01 1A 00 00 00 00 00 00），空調在3分12秒內從28℃降至設定溫度，能耗同步下降15%。
· 場景2：語音控制模式切換
用戶語音指令“天貓精靈，打開空調除濕模式”，云端平臺轉換為JSON指令并下發，空調在1.5秒內完成模式切換，濕度從65%降至52%，響應速度接近本地操作。
至此，整個智能家電應用方案就可以直接落地執行?；?/span>CAN總線模組與4G DTU設備的智能家電物聯網方案，以標準化協議、低成本改造、高安全性、快速回本四大優勢，為家電智能化升級提供可行路徑。無論是家電廠商的存量設備改造，還是物業、酒店的批量智能化部署，均能通過本方案實現“降本-增效-增值”的三重價值。隨著AI算法與數字孿生技術的融入，方案將持續進化，推動智能家居行業進入“低門檻、高回報”的普及新階段。
