E54系列新上架的人體微動、運動感知與距離檢測雷達模組，有基于X波段雷達芯片、10.525GHz中心頻率為核心的E54-10LD06系列雷達模組和基于C波段雷達芯片、5.8GHz中心頻率為核心的E54-05LD06系列運動感知雷達模組，該E54系列雷達模組設計采用定頻、定向發射和接收天線(收發一體)，集成中頻解調、信號放大和數字處理等功能，具備延時設置、感知范圍可調和光強度檢測等能力。

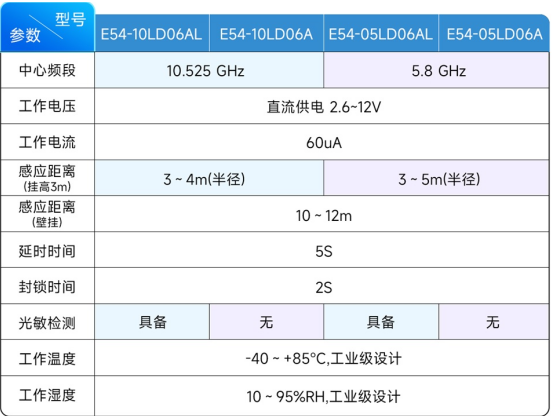

交互界面（下圖所示）為用戶提供基本的操作，包括串口配置、配置狀態、模組配置三部分；
交互界面開放的功能如下：
1) 端口號：自動檢測當前連接到電腦的串口設備端口號，可通過下拉框選擇要連接的端口號；
2) 波特率：根據硬件模組通過下拉框選擇對應模組的波特率 9600bps；
3) 打開串口：連接在“端口號”中選擇的端口；
初始狀態為黃燈，當設置模式、讀取參數或配置參數時，若在按鈕按下2秒內未接收到運動感知雷達模組回復的數據，則顯示為紅燈表示通信失敗，反之顯示為綠燈表示通信成功，同時模組配置中對應參數開始顯示；
1) 設置模式：可根據模式下拉框（“移動”）選擇一種工作模式；
2) 讀取參數：讀取選定工作模式下的參數；
3) 配置參數：配置選定工作模式的相關參數；
4) 移動感應參數：
a. 雷達門限：移動感應模組雷達門限，門限越小探測距離越遠門限越大探測距離越進，具體門限需要根據實際的使用場景調整，取值范圍 [16,65534]，默認 200，最大直徑距離5m；
b. 感光門限：光敏門限，設置在白天或夜晚響應，低于光敏門限值激活雷達檢測，門限值越大表示環境光越亮，取值范圍為[1,254]，默認254（光敏常開）；
c. 輸出延時：雷達模組響應的輸出延時，檢測到移動 O口輸出高電平保持時間，期間持續檢測到移動將會重置保持時間，取值范圍為[1,18000]，單位：100ms，默認1s；
5) 通用參數：
a. 模組ID：雷達模組內部設置的ID，但目前不支持讀取模塊ID，上位機ID區域灰色不支持；
b. 版本號：雷達模組中燒錄的固件版本號。
說明：E54系列雷達模塊配置教程目前只支持上面這幾種常用參數的配置，更多配置教程請于業務員溝通，獲得詳細的配置技術支持。
本節介紹E54-05LD06系列運動感知雷達模塊配套的上位機工具的使用，以幫助用戶理解相關參數的含義，及相關參數的獲取方法。（同樣適用于E54-05LD06系列運動感知雷達模塊。）
注意:上位機工具和第三方串口工具不能同時使用！
在使用上位機各項功能前，用戶應先連接E54-05LD06系列與上位機，步驟如下:
步驟一、從億佰特官網獲取E54-05LD06系列配套的上位機工具“E54_SettingV1.0”；（產品頁面相關專欄 ）

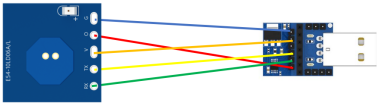

步驟二、根據下圖的方式使用串口轉接板連接運動感知雷達模塊和上位機；
步驟三、在“串口配置”中的端口號列表里選擇正確的端口號，在波特率列表里選擇正確的波特率，然后點擊“打開串口”按鈕，同時“打開串口”字樣會變成“關閉串口”，此時再次點擊則會斷開串口的連接，打開串口后需要設置雷達模組工作模式后才能正常讀寫參數。
開始運動感知雷達模組配置步驟如下：
步驟一、模組連接電腦后，必須先成功打開串口，此為必選項；
步驟二、設置工作模式（“移動”），設置工作模式后，對應的參數界面會變成可設置狀態，當前模組只能選擇“移動”模式。
步驟三、點擊“讀取參數”，讀取模組對應工作模式下的所有參數并顯示在對應位置。
步驟四、模組參數讀取后，可根據實際需求修改參數值，點擊“配置參數”即可將參數寫入模組；
注意：模組上電后需等待12 秒，等待模組初始化完成后再進行工作模式設置，參數讀、寫操作；
上位機工具配置內容適用于E54-10LD06A系列和E54-05LD06A系列人體微動、運動感知與距離檢測雷達模組。更多詳細內容請聯系業務員獲得技術支持。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多毫米波雷達模組和無線數傳設備應用案例資料信息，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
