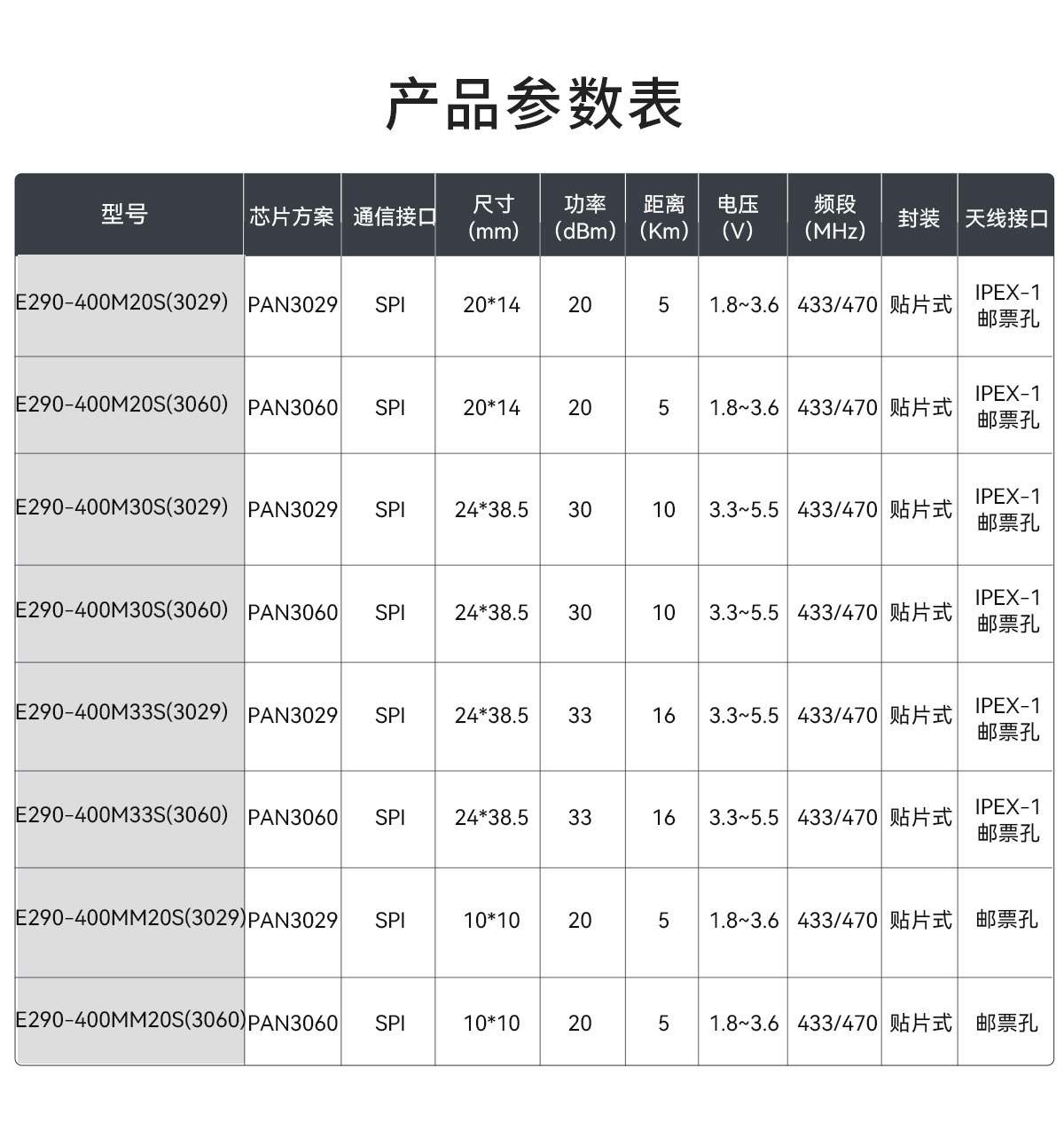

E290-M(3029)系列是基于磐啟微新一代國產射頻芯片PAN3029為核心自主研發的高性能并適用于433MHz、470MHz頻段的貼片式ChirpIoTTM無線模塊。 由于采用PAN3029為模塊核心，抗干擾性能與通信距離得到了進一步提升。由于無線模塊采用全新的ChirpIoTTM調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該國產LORA模塊主要針對智能家庭、無線 抄表、科研和醫療以及中遠距離無線通信設備，使用工業級高精度32MHz晶振。 下圖四款模組封裝及功率不同，且為純射頻收發模塊，需要使用MCU驅動或使用專用的SPI調試工具。
在理想條件下實測通信距離最遠可達 16km；
該系列模塊最大發射功率可達+33dBm（2W），并且支持軟件多級可調；
支持全球免許可 ISM 433/470MHz 頻段，其工作頻段范圍：410～510Mhz；
ChirpIoTTM模式下支持 0.5～59.9Kbps 的數據傳輸速率；
FIFO 容量大，支持 256Byte 數據緩存；
支持 SF5~SF12；
支持帶寬：62.5kHz、125kHz、250kHz、500kHz；
E290-400MM20S&E290-400M20S 支持 1.8V~3.6V 供電，≥3.3V 供電均可保證最佳性能；
E290-400M30S&E290-400M33S 支持 3.3V~5.5V 供電，≥5V 供電均可保證最佳性能；
工業級標準設計，支持-40～85℃長時間使用；
具備豐富的接口，支持 4 線 SPI/3 線 SPI/I2C 配置接口，支持 4 個 GPIO；
休眠電流最低可達 200nA；
接口為郵票孔，便于用戶二次開發，利于集成。
家庭安防報警及遠程無鑰匙進入；
智能家居以及工業傳感器等；
無線報警安全系統；
樓宇自動化解決方案；
無線工業級遙控器；
醫療保健產品；
高級抄表架構(AMI)；
汽車行業應用。
排查步驟：
使用頻譜分析儀檢測頻段干擾（推薦SDR工具）
檢查天線駐波比（VSWR＜2.0為佳）
驗證發射功率設置（AT+POW=33）
典型解決方案：
確認時序匹配（模式0/3，時鐘＜10MHz）
檢查CS信號毛刺（建議加10nF濾波）
更新至最新固件（解決V1.2版本CRC校驗bug）
天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRa模組產品和LoRa技術資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
