處理器型號：T536
處理器主頻：1.6GHz
內存容量：4GB 存儲容量：32GB

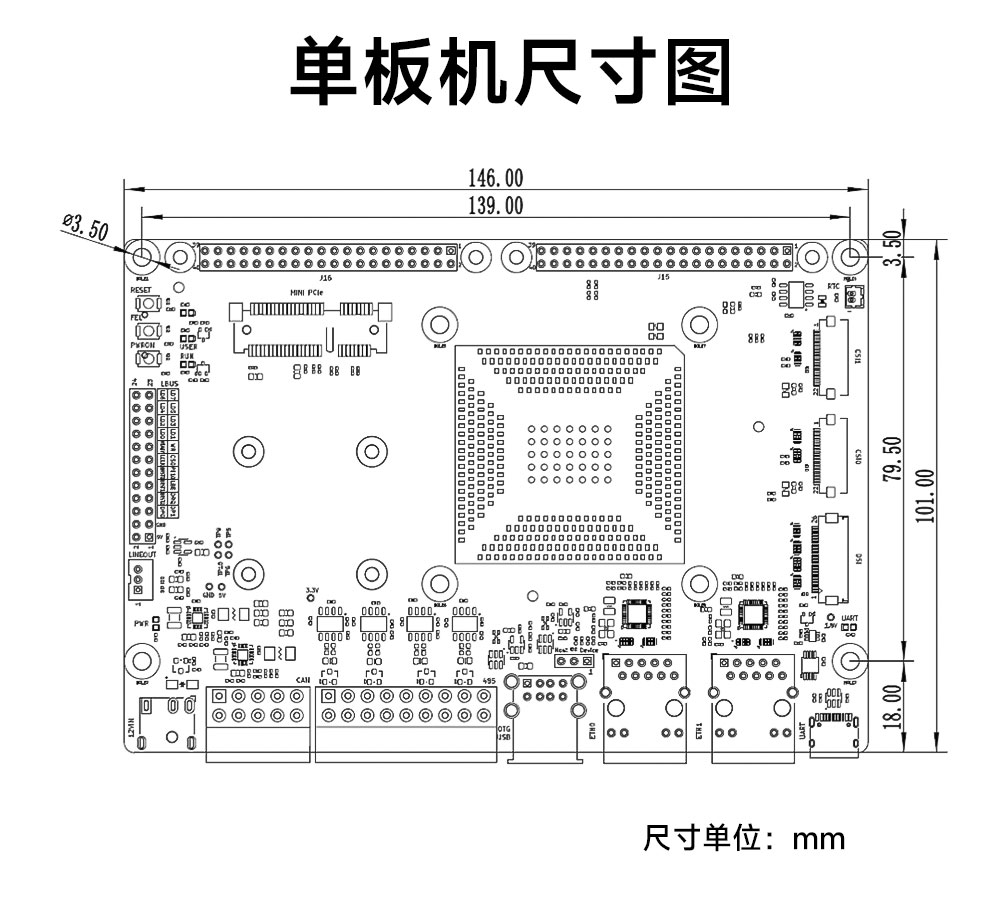

產品尺寸：146*101mm 產品重量：1700g ± 5g

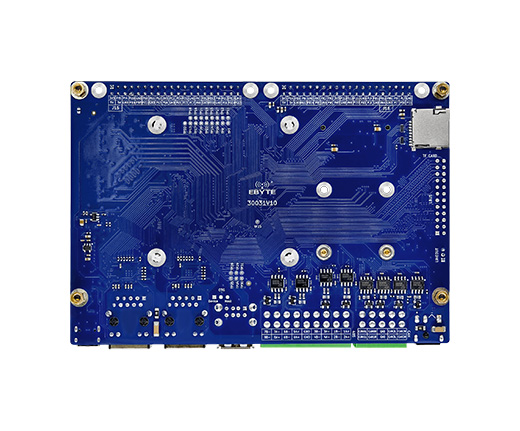

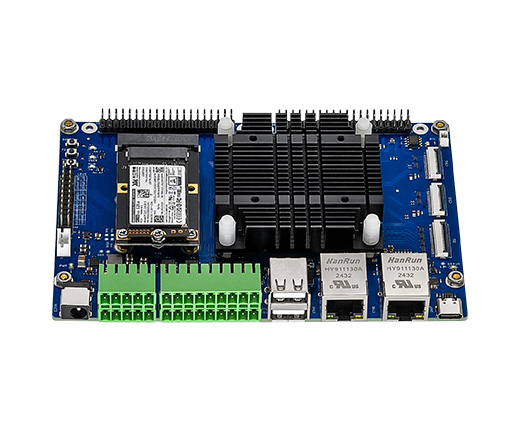

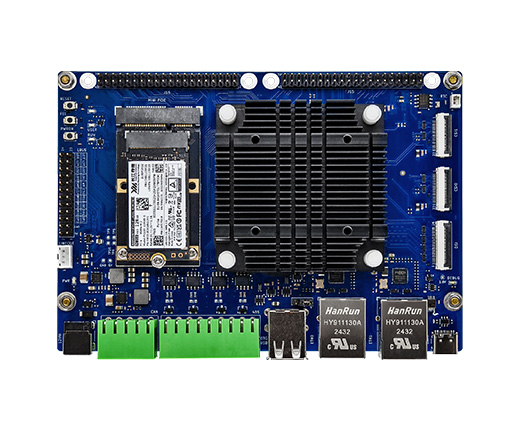

產品簡介：億佰特基于ECK33-B系列核心板推出單板機ECB33-PGB，核心板為381Pin LGA封裝，可通過SMT焊接到底板上。底板設計充分利用了核心板接口，引出包括MIPI DSI顯示接口、MIPI CSI攝像頭接口、LOCAL BUS接口、USB2.0、USB OTG、調試接口、以太網接口、音頻接口、MINI PCIe接口、CAN總線接口、RS485接口以及豐富的擴展GPIO接口等。單板機的設計等級高于普通開發板，不僅可以用于核心板的功能驗證，也可直接批量用于工業場景。

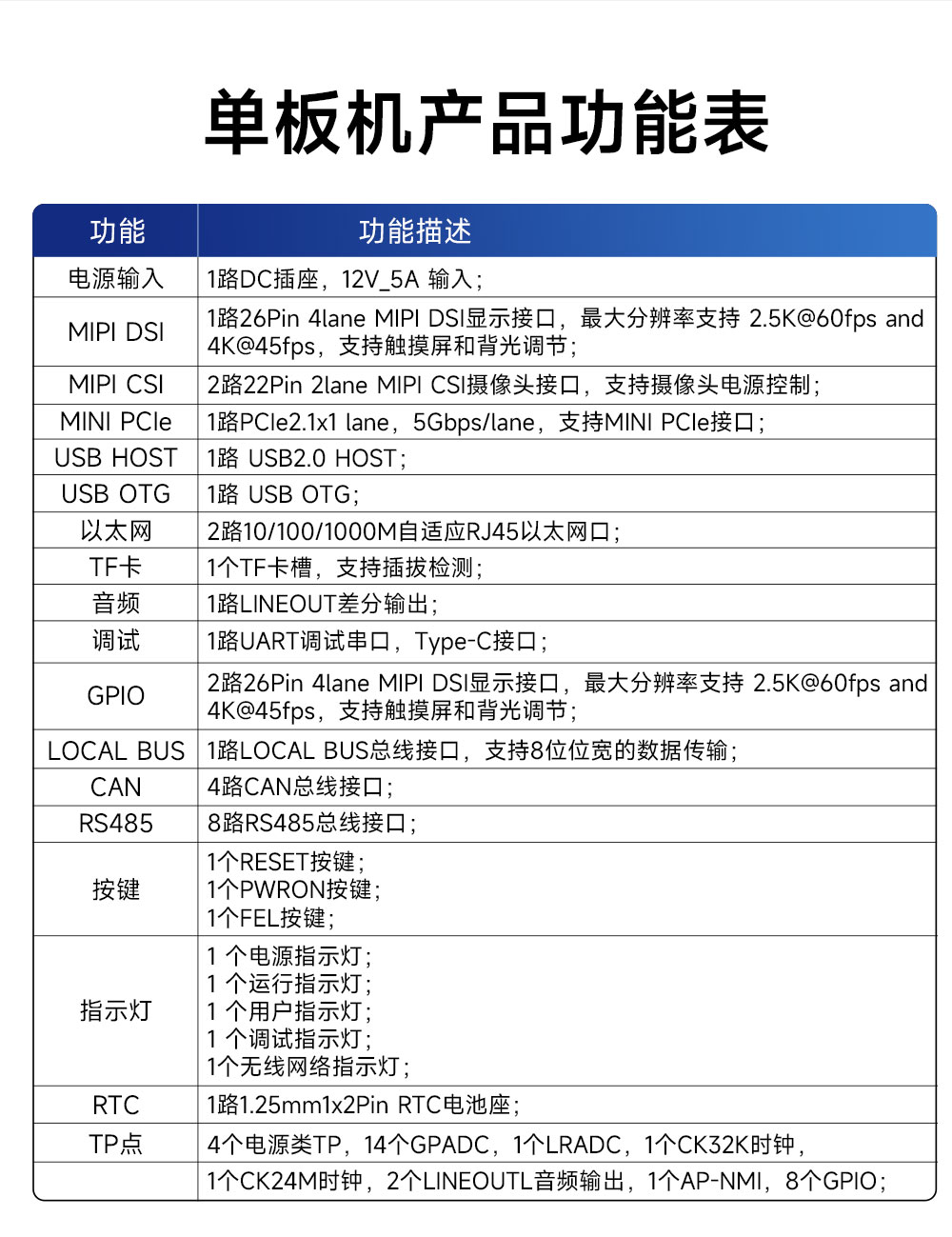

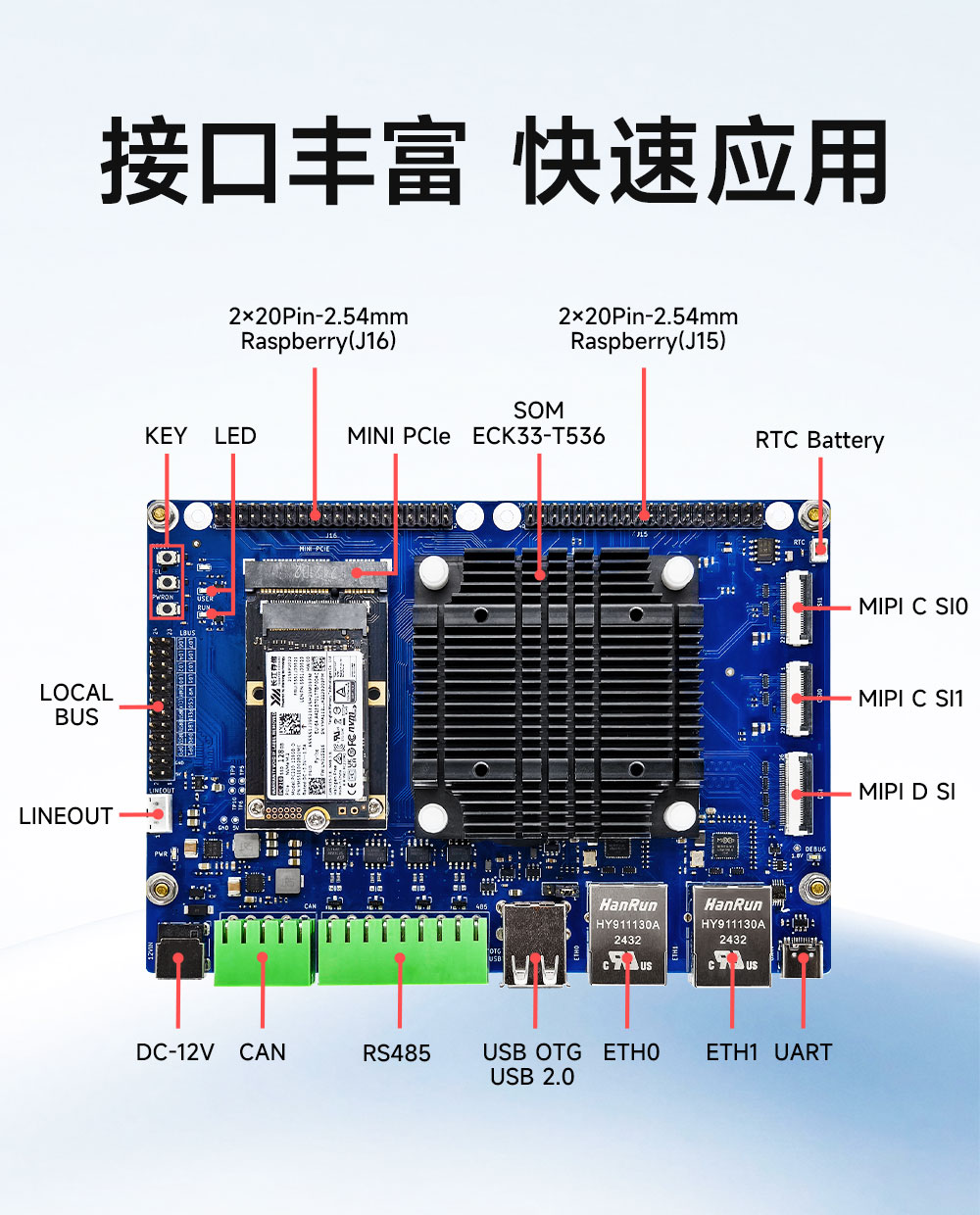

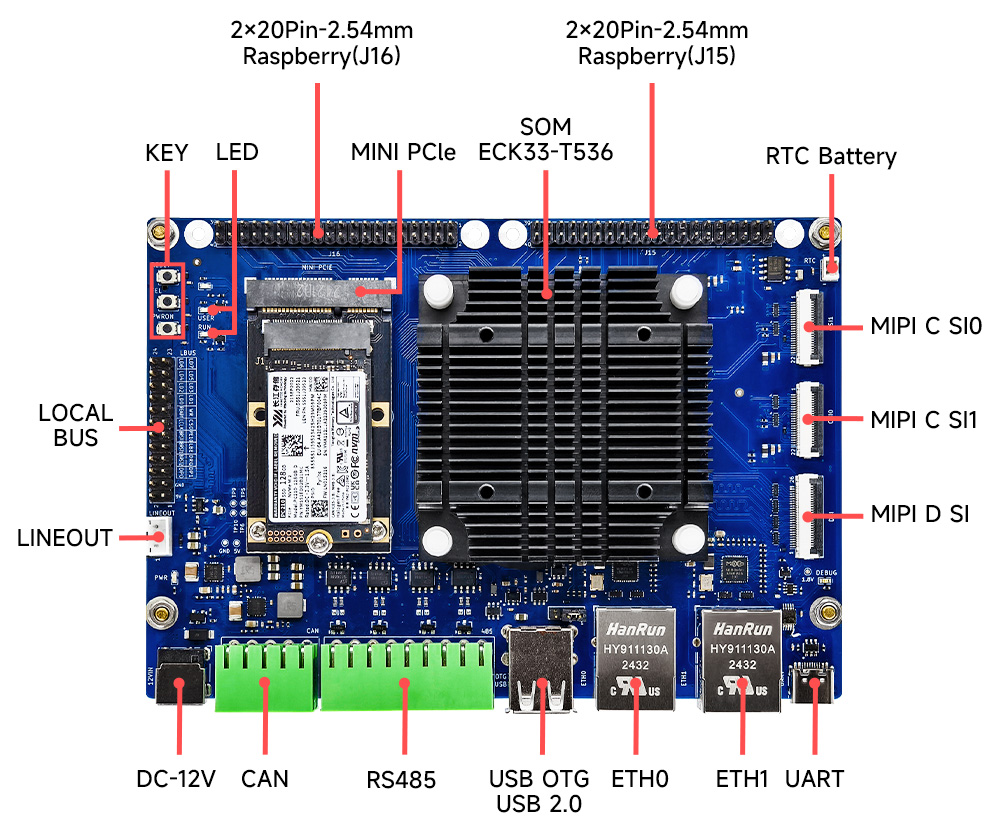

| 電源輸入 | 1路DC插座，12V_5A 輸入； |
| MIPI DSI | 1路26Pin 4lane MIPI DSI顯示接口，最大分辨率支持 2.5K@60fps and 4K@45fps，支持觸摸屏和背光調節； |
| MIPI CSI | 2路22Pin 2lane MIPI CSI攝像頭接口，支持攝像頭電源控制； |
| MINI PCIe | 1路PCIe2.1x1 lane，5Gbps/lane，支持MINI PCIe接口； |
| USB HOST | 1路 USB2.0 HOST； |
| USB OTG | 1路 USB OTG； |
| 以太網 | 2路10/100/1000M自適應RJ45以太網口； |
| TF卡 | 1個TF卡槽，支持插拔檢測； |
| 音頻 | 1路LINEOUT差分輸出； |
| 調試 | 1路UART調試串口，Type-C接口； |
| GPIO | 2組2.54mm2x20Pin標準RPI擴展接口，提供3.3V和5V電源輸出，共56個GPIO口，復用2組SPI接口，2組I2S接口，1組SDC接口，5組I2C接口，2組UART； |
| LOCAL BUS | 1路LOCAL BUS總線接口，支持8位位寬的數據傳輸； |
| CAN | 4路CAN總線接口 |
| RS485 | 8路RS485總線接口 |
| 按鍵 | 1個RESET按鍵； |
| 1個PWRON按鍵； | |
| 1個FEL按鍵； | |
| 指示燈 | 1 個電源指示燈； |
| 1 個運行指示燈； | |
| 1 個用戶指示燈； | |
| 1 個調試指示燈； | |
| 1個無線網絡指示燈； | |
| RTC | 1路1.25mm1x2Pin RTC電池座； |
| TP點 | 4個電源類TP，14個GPADC，1個LRADC，1個CK32K時鐘，1個CK24M時鐘，2個LINEOUTL音頻輸出，1個AP-NMI，8個GPIO； |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://jichuangfanxin.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 處理器型號 | 處理器主頻Hz | 內存容量MB | 存儲容量MB | 產品尺寸 | 工作溫度 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| ECB33-PGB2N4E32-I | T536MX-CEN2 | 1.6G | 4G | 32G | 146*101mm | -40℃~85℃ | 3.5寸單板機，四核A55，2TOPS NPU，雙MIPI-CSI攝像頭接口，雙千兆網，4路CAN-FD，8路RS485，8位Local Bus總線，I/O接口豐富，支持Linux，工業級器件，4層PCB沉金工藝 | ||
| ECB31-PB2E8-I | T113-S | 1.2G | 256M | 8G | 65*56mm | -25℃~85℃ | 支持Linux,1*千兆網口,2*USB_HOST,1*Wi-Fi,1*4G,2*CAN,1*MIPI_DSI,1*HP&MIC,1*CVBS,1*RTC | ||
| ECB31-PB1E8-I | T113-S | 1.2G | 128M | 8G | 65*56mm | -25℃~85℃ | 支持Linux,1*千兆網口,2*USB_HOST,1*Wi-Fi,1*4G,2*CAN,1*MIPI_DSI,1*HP&MIC,1*CVBS,1*RTC | ||
| ECB30-PGT13IC-I | T113-i | 1.2G | 256 / 512 /1G | 256 / 8G | 100*72mm | -40℃~85℃ | 支持Linux,1*千兆網口,1*USB_HOST,1*USB_OTG,2*CAN(TTL),1*MIPI_DSI,1*HP&MIC | ||
| ECB20-PG6Y28C-I | MCIMX6Y2CVM08AB | 792M | 256/512 | 512MB/8GB | 85*56mm | -40℃~85℃ | 兼容樹莓派尺寸，高性價比，接口豐富，支持Linux | ||
| ECB32-PGBN4E32-I | T527 | 1.8G | 4GB | 32GB | 146*101mm | -40℃~85℃ | Linux系統,多種顯示接口,I/O接口豐富,工業級單板機 | ||
| ECB32-PGB2E16-I | T527 | 1.8G | 2GB | 16GB | 146*101mm | -40℃~85℃ | Linux系統,多種顯示接口,I/O接口豐富,工業級單板機 | ||
| ECB31-P4T13SA2ME8G | T113-S | 1.2G | 256 | 8GB | 兼容樹莓派4B85*56mm | -25℃-85℃ | 工業級，支持Linux,1*千兆網口,1*Wi-Fi,3*USB,2*CAN,1*MIPI_FPC | ||
| ECB20-6Y28A5ME8G-I | MCIMX6Y2CVM08AB | 792M | 512 | 8GB | 2.5寸100*72mm | -40℃-85℃ | 工業級，支持Linux,2*網口,1*Wi-Fi,1*4G,2*USB_HOST,2*CAN_FD(TTL),1*RGB888_FPC,1*HDMI | ||
| ECB30-P4T13IA5ME8G-I | T113-i | 1.2G | 512 | 8GB | 兼容樹莓派4B 85*56mm | -40℃-85℃ | 工業級，支持Linux,1*千兆網口,1*Wi-Fi,4*USB,2*CAN,1*MIPI FPC | ||
| ECB10-135A5M5M-I | STM32MP135AAF3 | 650M | 512 | 512 | 2.5寸 100*72mm | -40℃-85℃ | 工業級，支持Linux,1*千兆網口,4*USB,1*CAN FD,1*HDMI,1*RGB888 FPC |
