通信接口：USB
芯片方案：FT232HL
工作電壓：DC 5V

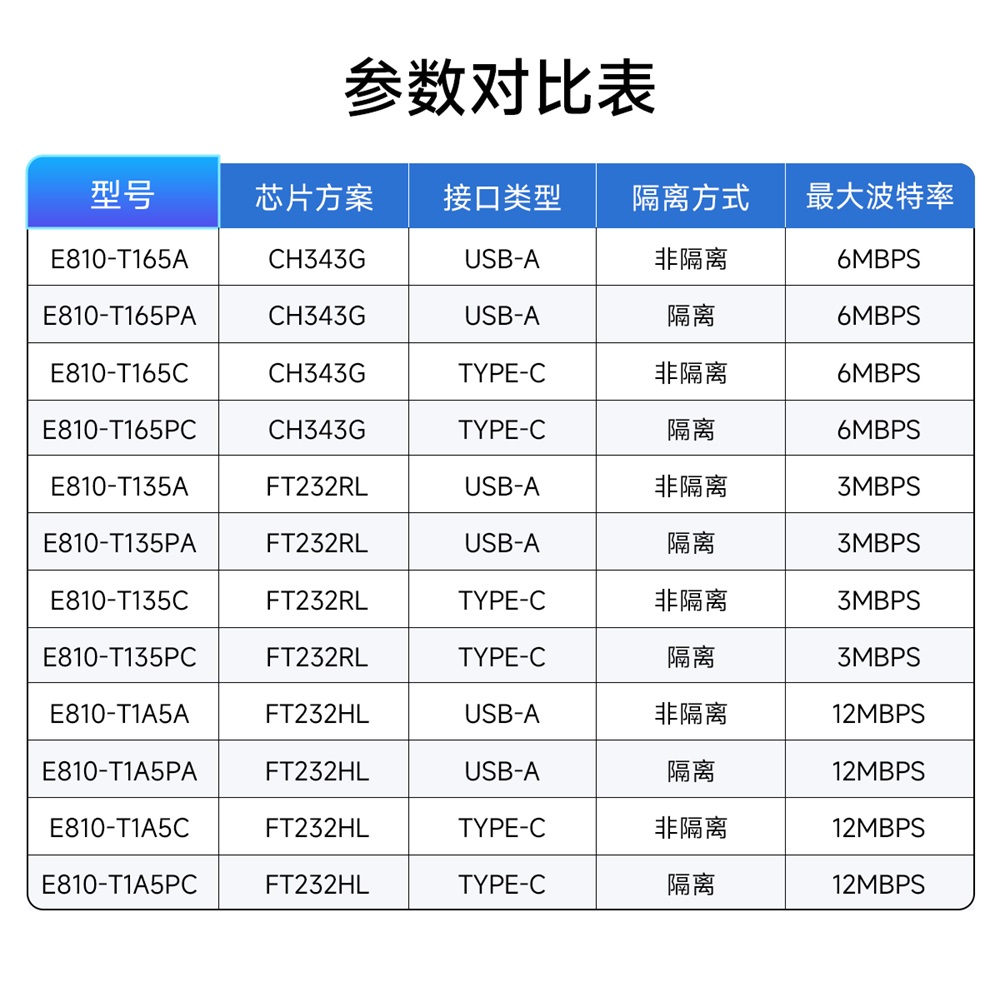

相關型號：E810-T135A、E810-T135PA、E810-T165A、E810-T165PA、E810-T1A5A、E810-T1A5PA、E810-T135C、E810-T135PC、E810-T165C、E810-T165PC、E810-T1A5C、E810-T1A5PC

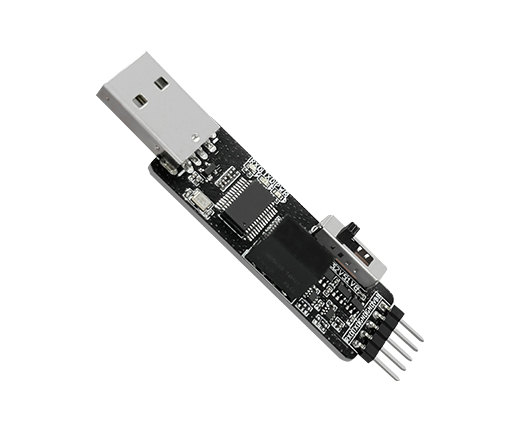

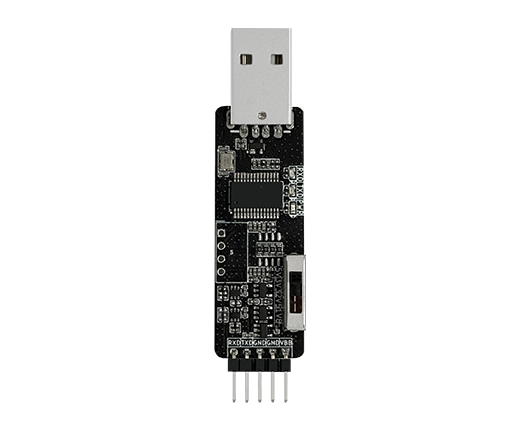

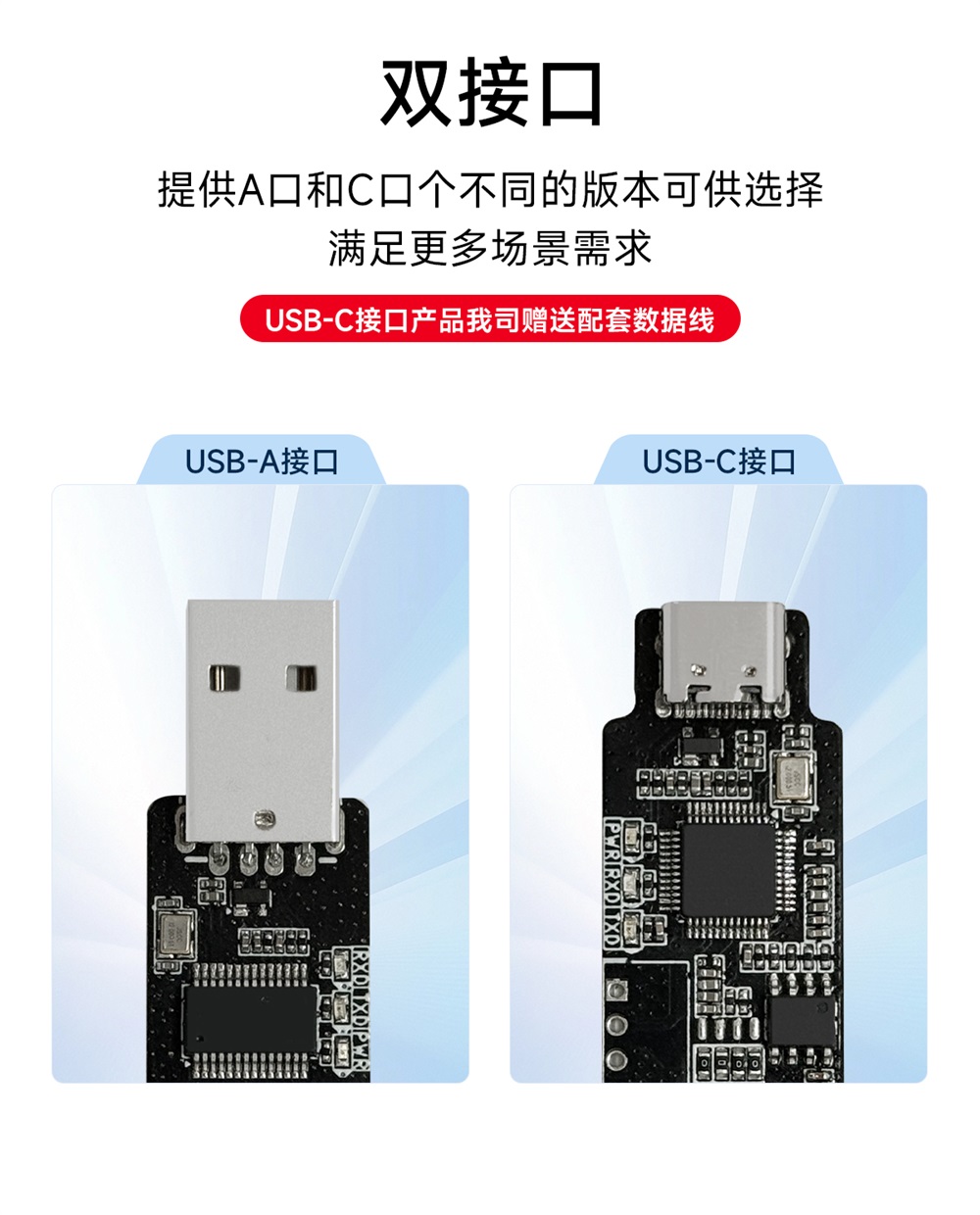

產品簡介：E810-T1x系列是億佰特專為工程師、開發者及電子愛好者設計的一款高性能、多功能USB轉TTL串口轉換器模塊。本系列產品基于CH343G、FT232RL、FT232HL三款業界主流的高性能芯片，提供了從高性價比到高速低延遲的多種選擇。
| 參數項目 | 參數值 | 備注 |
| 供電方式 | USB端口直接供電 | DC 5V ± 5% |

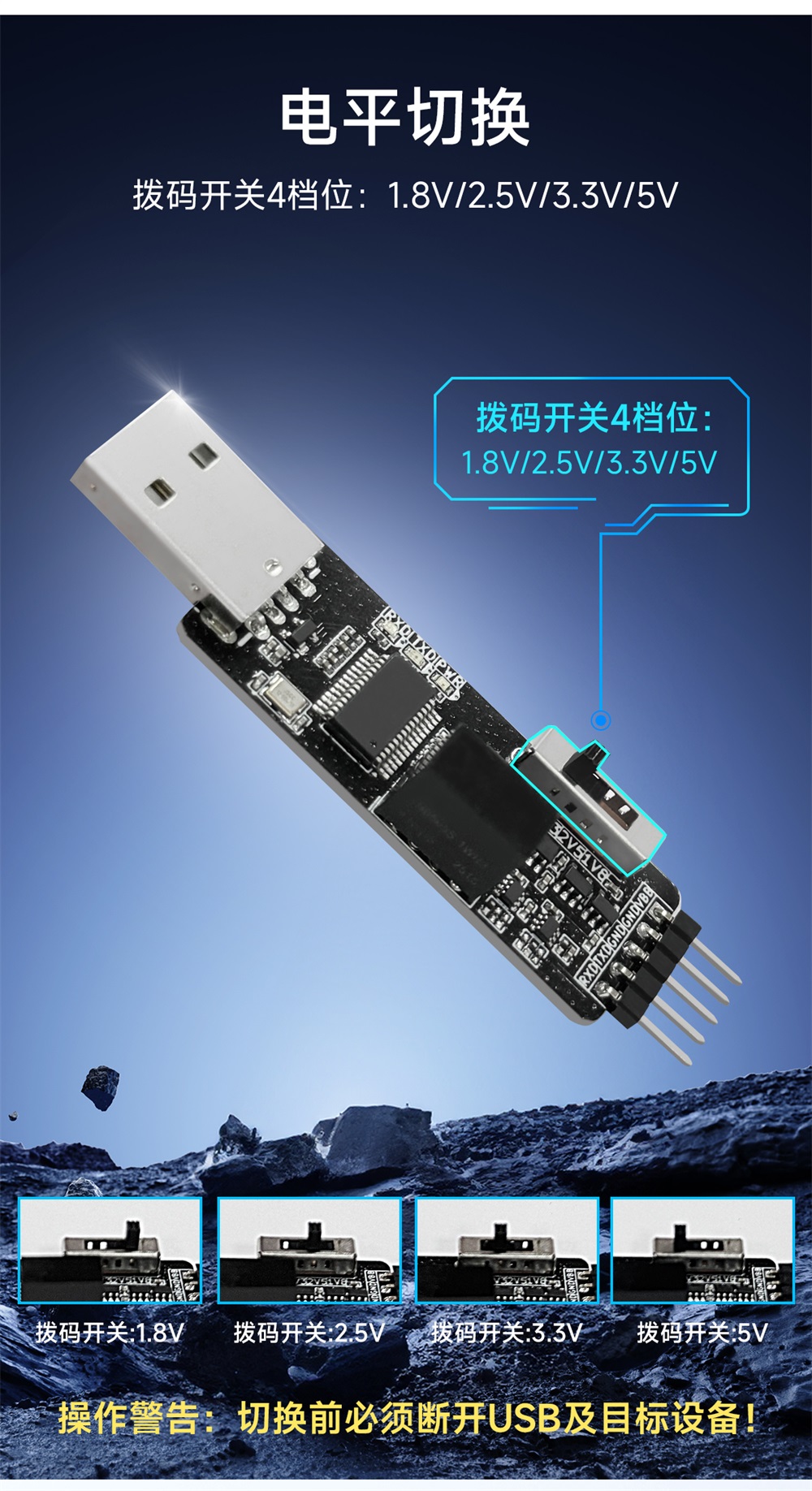

| 支持TTL電平 | 1.8V / 2.5V / 3.3V / 5V | 通過撥碼開關設置 |
| 默認出廠電平 | 1.8V | |
| 通信協議 | USB 2.0 (Full Speed) | |
| 工作溫度 | -40℃～+85℃ | 工業級 |
| 接口形式 | 2.54mm 間距排針 | |

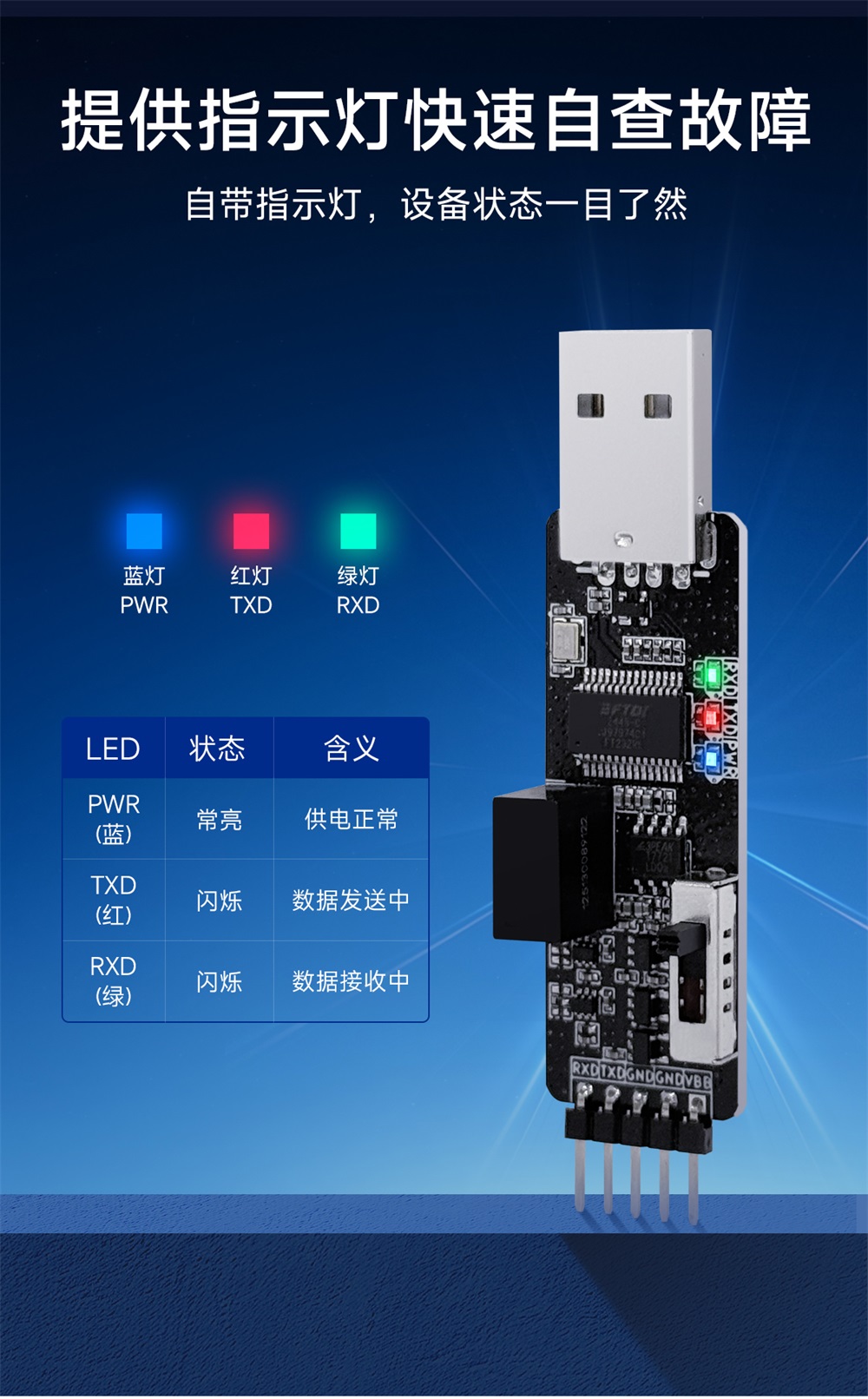

| 指示燈 | PWR (藍色), TXD (紅色), RXD (綠色) | 電源、發送、接收 |
| 隔離電壓 | 1.5kV | 僅限隔離版本 |
| 系統支持 | Windows, Linux, macOS |

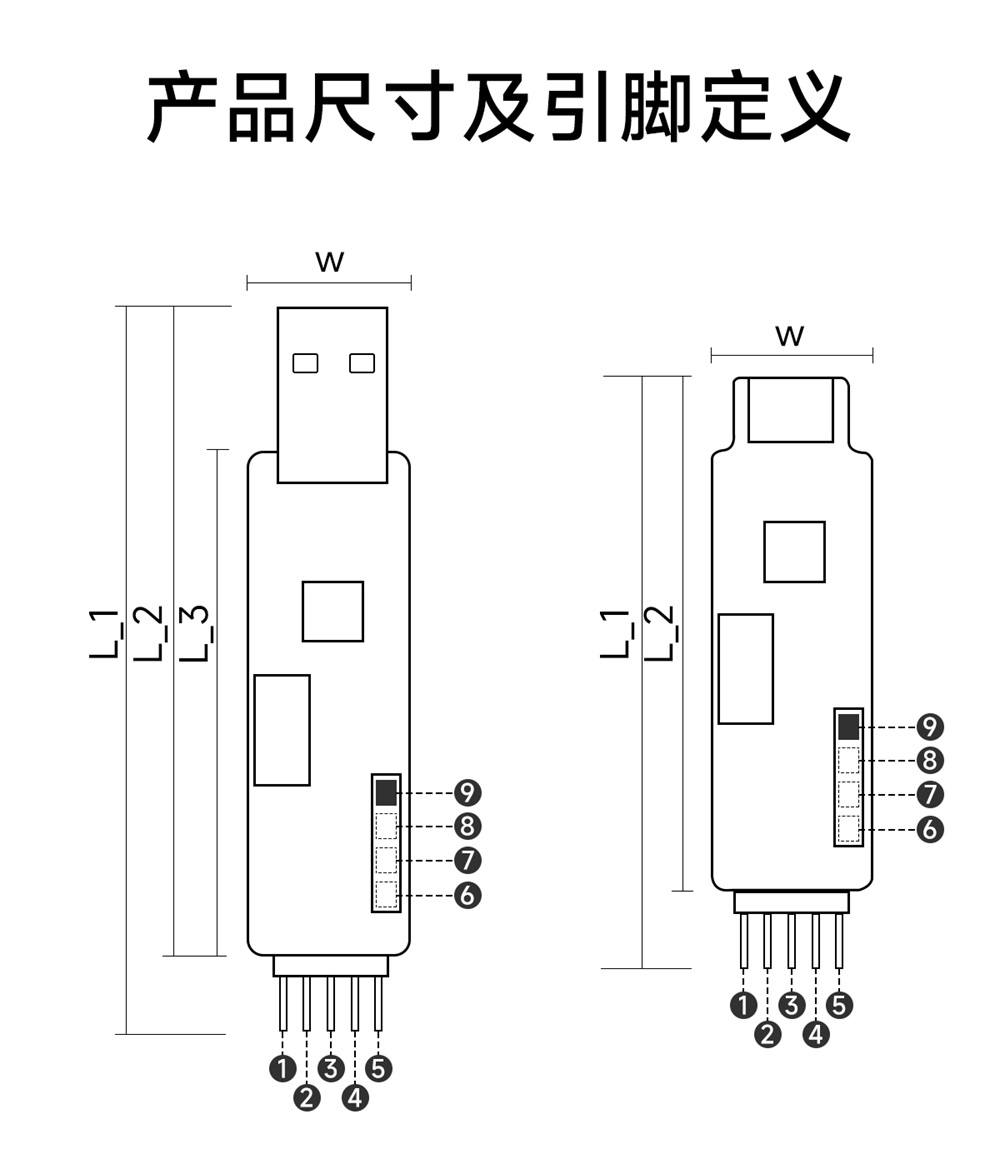

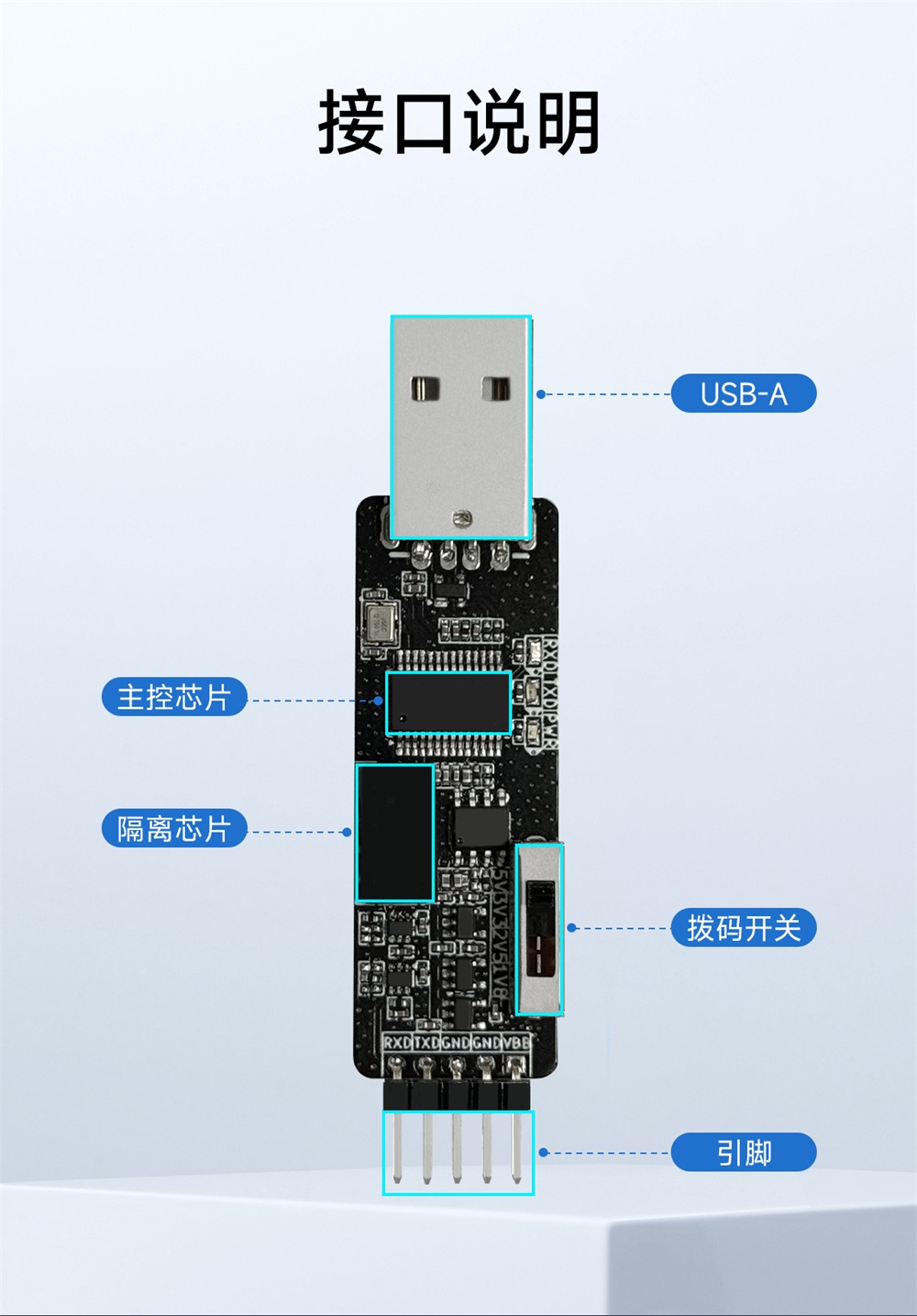

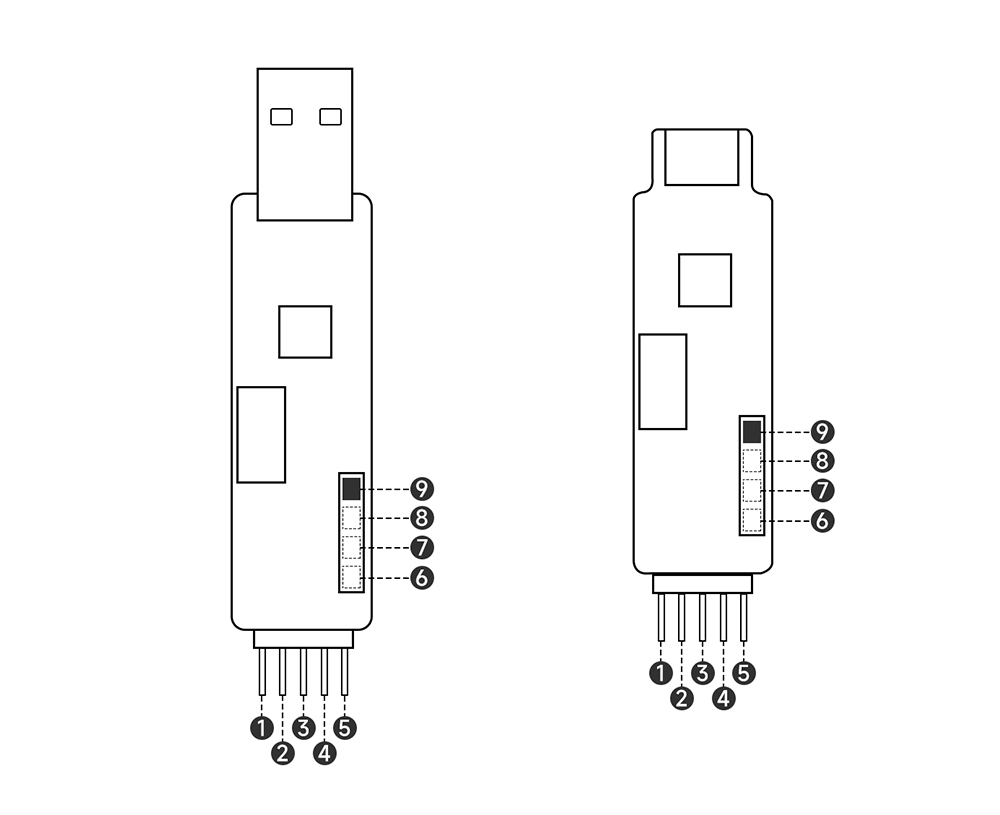

| 引腳號 | 定義 | 功能說明 |
| 1 | RXD | 串口數據接收端，連接目標設備的TXD |
| 2 | TXD | 串口數據發送端，連接目標設備的RXD |
| 3 | GND | 電源地 |
| 4 | GND | 電源地（與3號引腳共地） |
| 5 | VBB/VCC | 電源輸出，電壓值由電平選擇開關決定（1.8V/2.5V/3.3V/5V），可為外部設備供電 |
| 6 | 撥動開關位置1 | 1.8V 電平輸出模式 |
| 7 | 撥動開關位置2 | 2.5V 電平輸出模式 |
| 8 | 撥動開關位置3 | 3.3V 電平輸出模式 |
| 9 | 撥動開關位置4 | 5V 電平輸出模式 |
