通信接口：以太網
工作頻率：470~510MHz
發射功率：27dBm
通信距離：3km

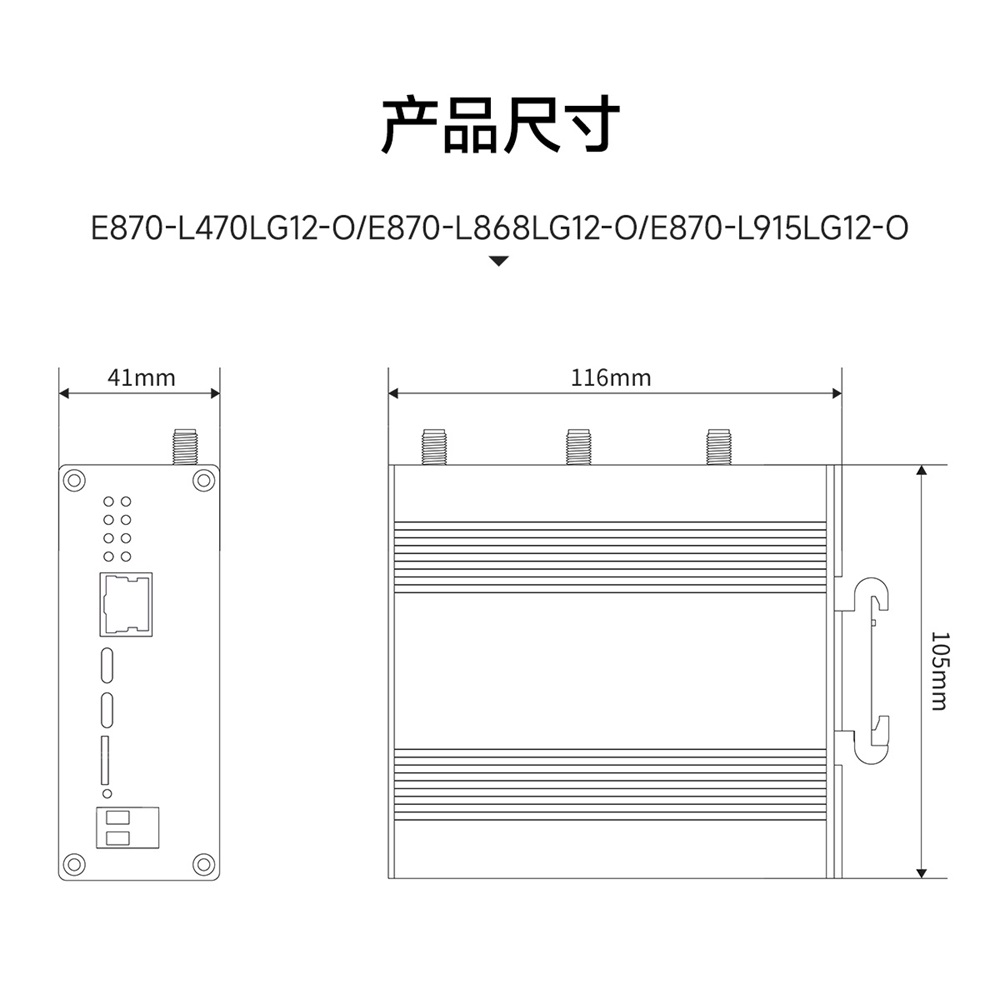

產品尺寸：116*105*41mm
產品重量：417±5g

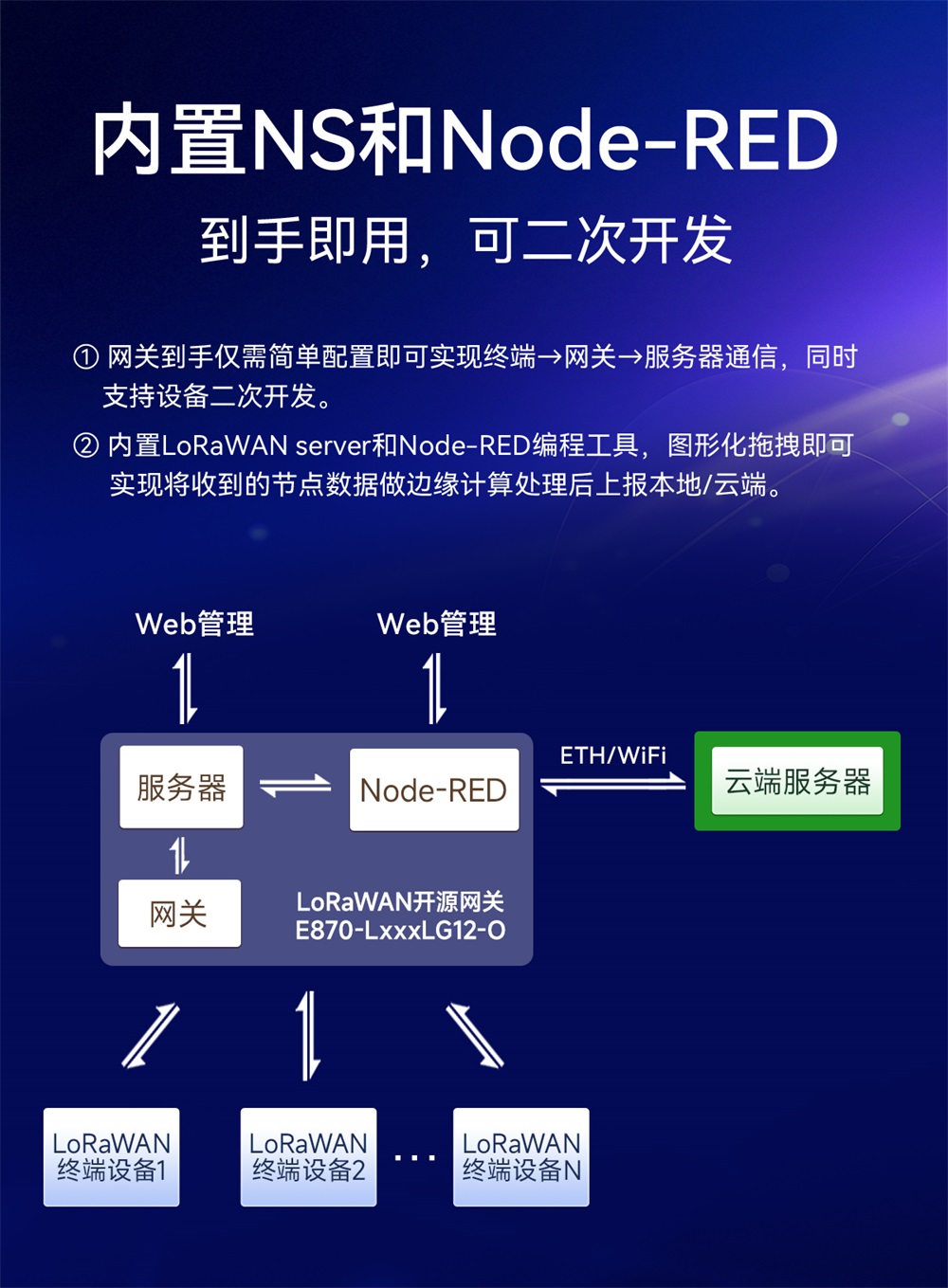

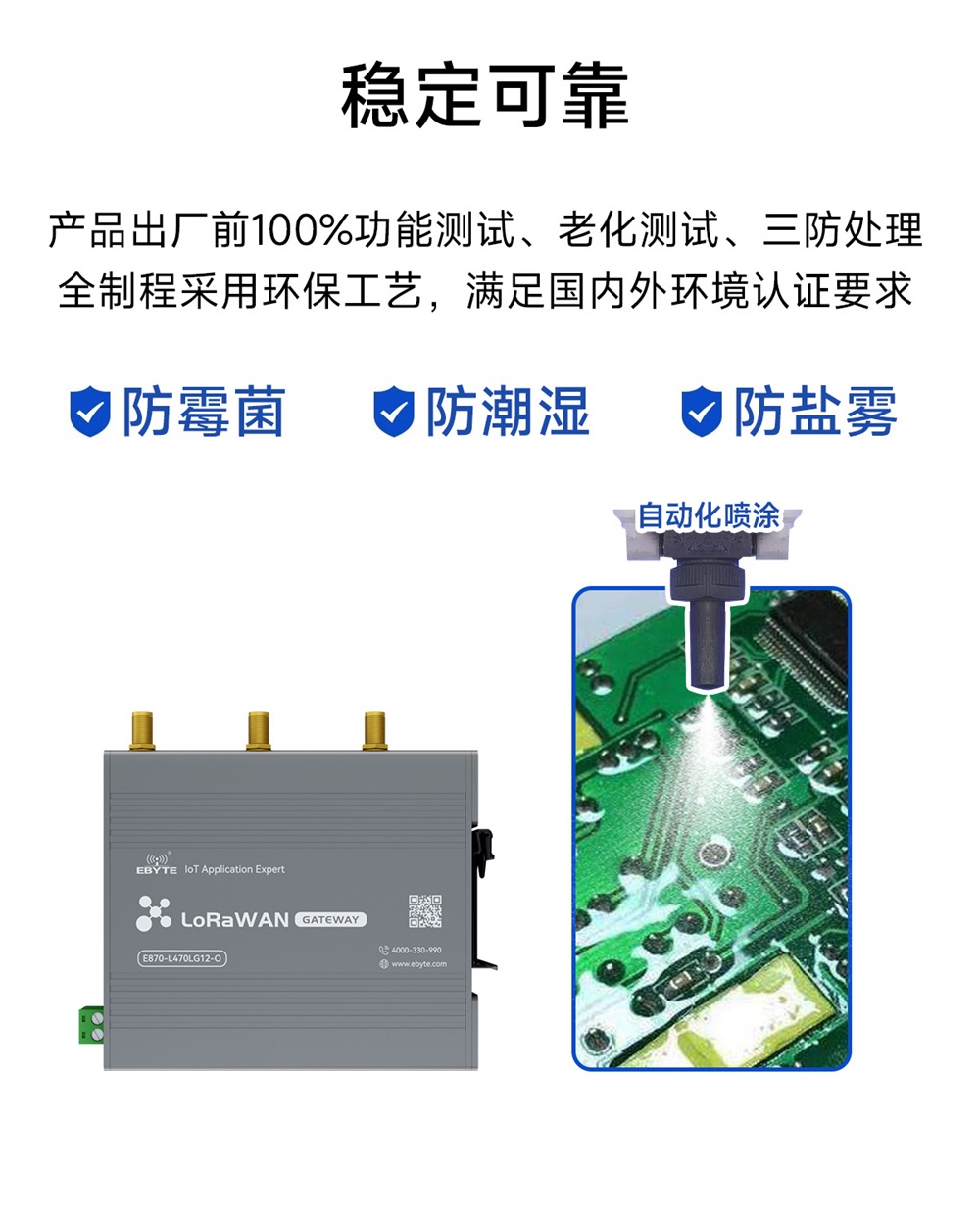

功能特點：半雙工LoRaWAN開源網關，支持二次開發，Shell配置，內置ChirpStack服務器和Node-RED編程工具，2.4GWiFi頻段，支持CN470地區文件。LoRaWAN網關產品外殼噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 硬件參數 | 參數指標 |
| 產品尺寸(H*W*D) | 116×105×41mm |
| 產品重量 | 417g |
| 工作溫度 | -40℃~+85℃ |
| 存儲溫度 | -40℃~+85℃ |
| 工作濕度 | 5%~95% |
| 存儲濕度 | 1%~95% |
| 工作電壓 | 8V~28V |
| E870-L470LG12-O | 支持CN470地區文件。 |
| E870-L868LG12-O | 支持EU868、RU864、IN865地區文件。 |
| E870-L915LG12-O | 支持US915、AU915、AS923、KR920地區文件。 |

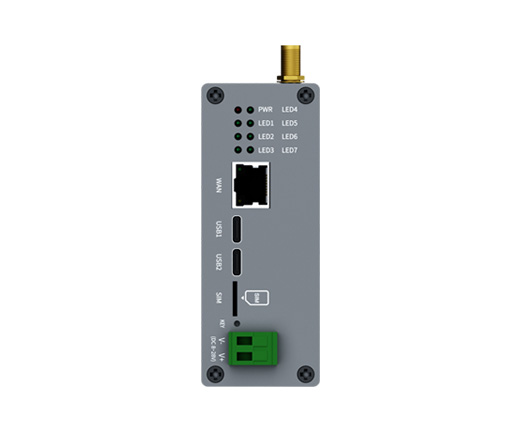

| 接口序號 | 名稱 | 備注 |
| 1 | DC-IN+ | 供電范圍 DC:8~28V，電源端子正極 |
| 2 | DC-IN- | 供電范圍 DC:8~28V，電源端子負極 |
| 3 | KEY | 1、固件燒錄使能 ； 2、用戶自定義功能 |
| 4 | SIM卡座 | 僅帶4G版本設備支持 |
| 5 | USB2 | USB調試接口 |
| 6 | USB1 | USB燒錄接口 |
| 7 | WAN | WAN 口，10/100/1000Mbps |
| 8 | LED1-LED7 | 用戶自定義LED |
| 9 | PWR | 電源指示燈，正常常亮 |

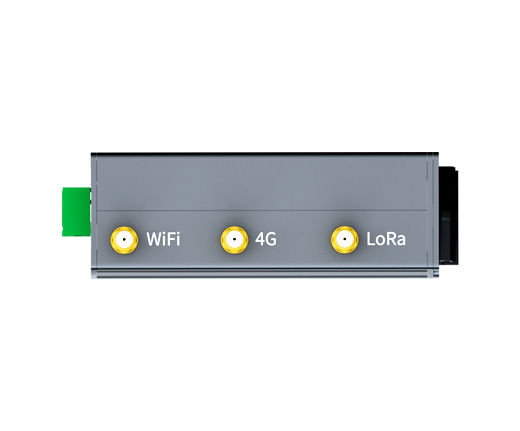

| 10 | WIFI天線 | WIFI天線（SMA接口） |
| 11 | 4G天線 | 4G天線（SMA接口），僅帶4G版本設備支持 |
| 12 | LoRa天線 | LoRa天線（SMA接口） |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://jichuangfanxin.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

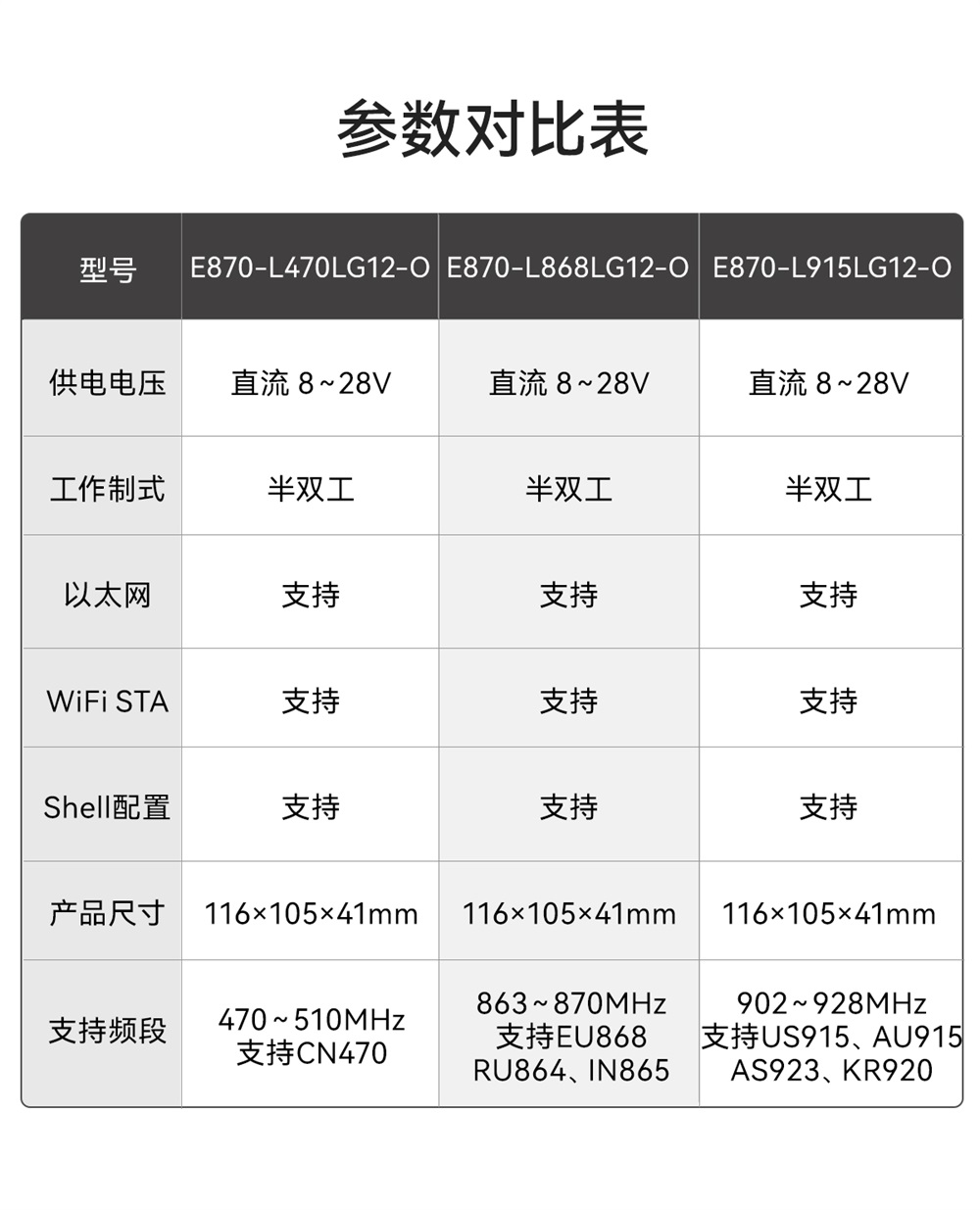

| 產品 型號 | 工作電壓 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E870-L915LG12-O | 8～28V | - | 902~928M | 27 | 3 | 110*105*41 | 半雙工LoRaWAN網關，支持支持US915、AU915、AS923、KR920地區文件 | ||
| E870-L868LG12-O | 8～28V | - | 863~870M | 27 | 3 | 110*105*41 | 半雙工LoRaWAN網關，支持EU868、RU864、IN865地區文件 | ||
| E870-L470LG12-O | 8～28V | - | 470~510M | 27 | 3 | 110*105*41 | 半雙工LoRaWAN網關，支持CN470地區文件 | ||
| E870-L915LG12 | 8～28V | SX1302 | US915,AU915,AS923,KR920 | 27 | 3 | 110*105*41 | 半雙工LoRaWAN標準協議網關 | ||
| E870-L470LG12 | 8～28V | SX1302 | 470~ 510M | 27 | 3 | 110*105*41 | 全雙工LoRaWAN標準協議網關 | ||
| E870-L868LG12 | 8V～28V | SX1302 | EU868,IN865,RU864 | 27 | 3 | 116*105*41 | 半雙工LoRaWAN標準協議網關 | ||
| E870-L470LG11 | 8～28V | SX1302 | 470~ 510M | 27 | 3 | 110*105*41 | 全雙工LoRaWAN標準協議網關 |
