接口信號：以太網
工作電壓：DC 8～28V
通信距離：1.3km
產品尺寸：66*68*21mm 產品重量：64g ± 2g
產品簡介：EWD181-Z20(ETH)是一款以ZigBee3.0技術為基礎的ZigBee網關，擁有完善的配套ZigBee節點設備，支持10M/100M自適應網絡速率，提供TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client六種工作模式，用戶可通過WEB網頁進行相關配置。本產品支持2種邏輯設備類型：協調器、路由器，用戶可在多種場景進行應用。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
| 項目 | 說明 |
| 接口 | 網口（RJ45）,10/100Mbps自適應 |

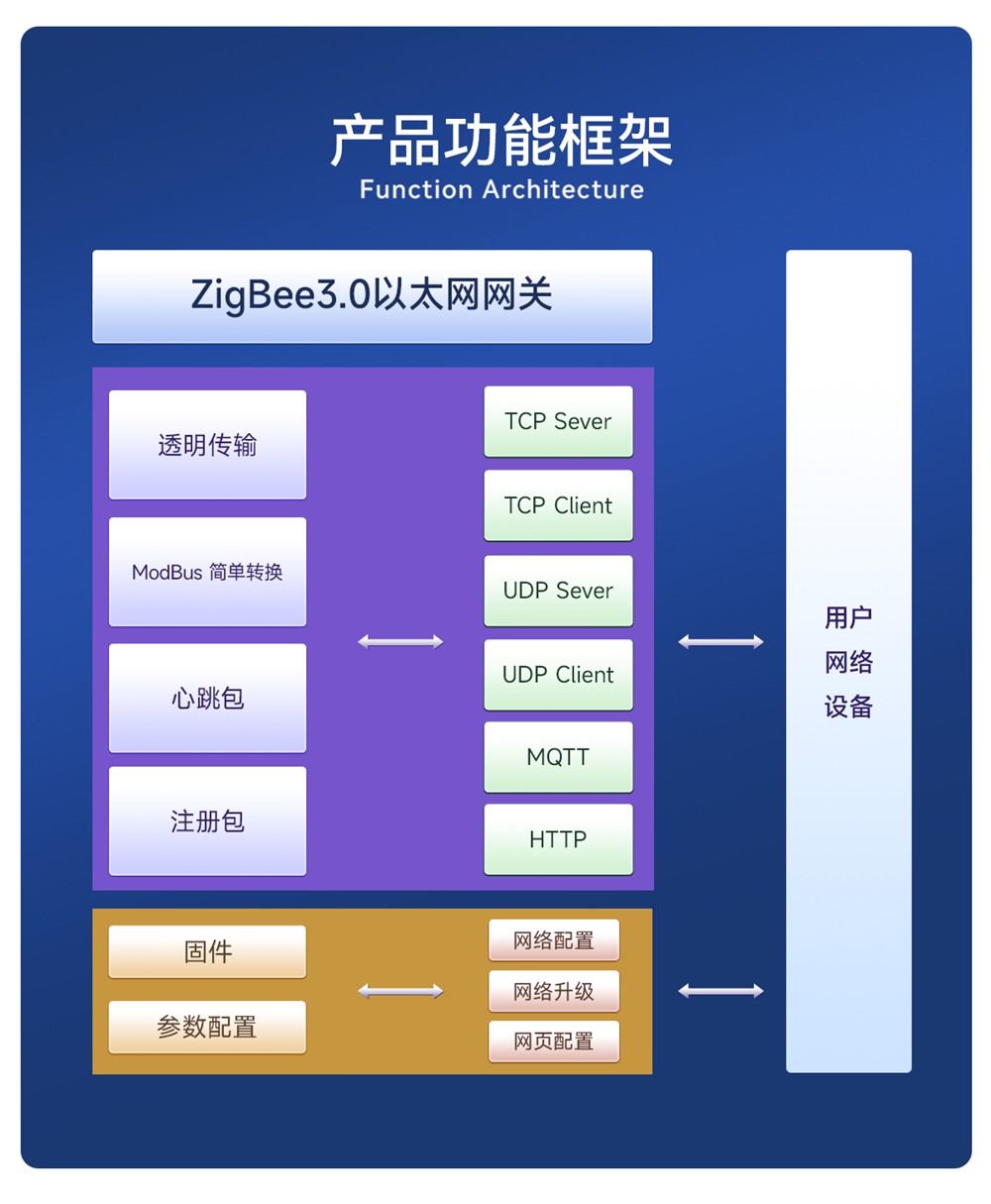

| 工作模式 | TCP Server（默認）、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client |
| Socket連接 | TCP服務器支持5路客戶端連接 |
| 網絡協議 | TCP/UDP、MQTT、HTTP、IPv4、DHCP、DNS |

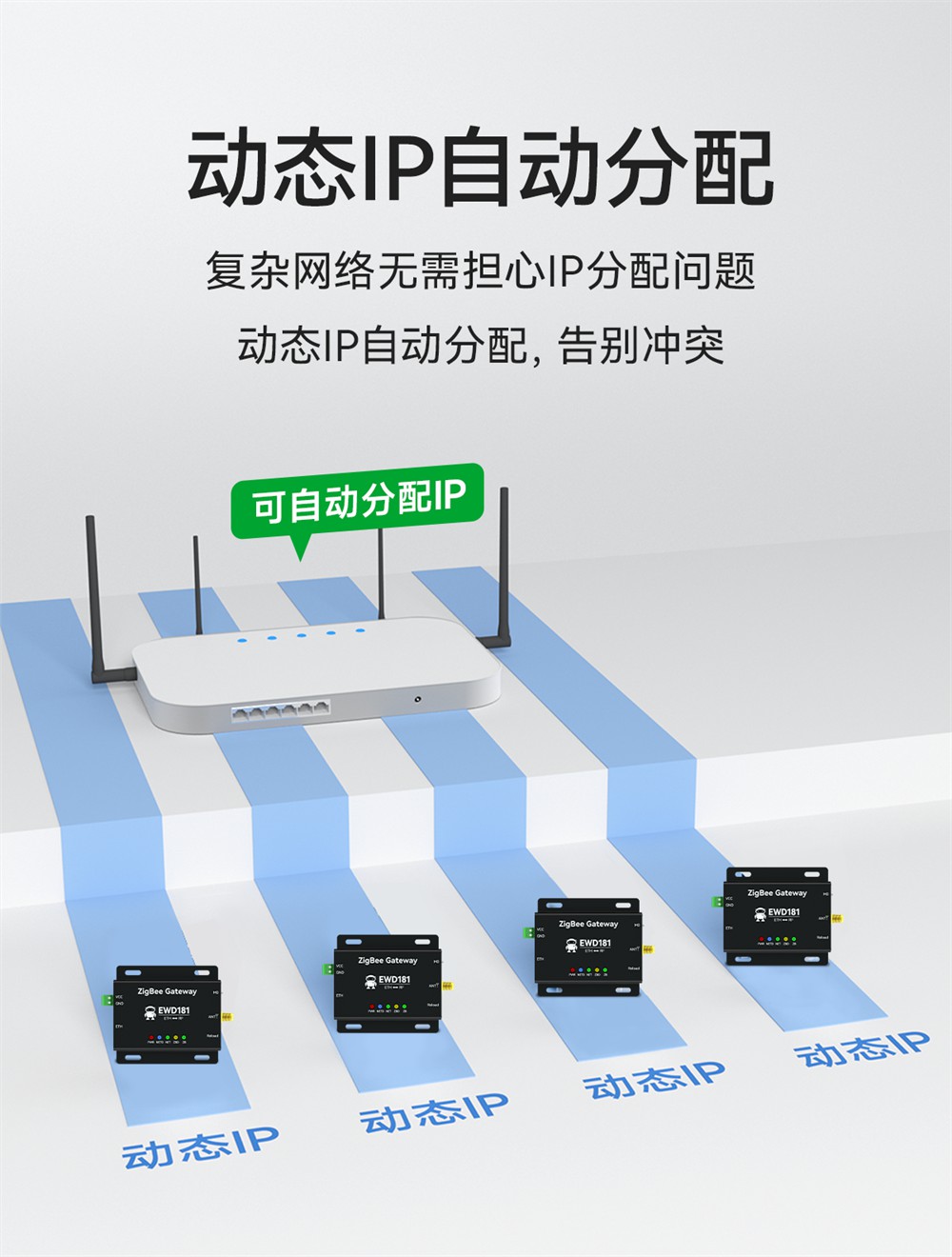

| IP獲取方式 | 靜態IP（默認）、DHCP |
| DNS域名解析 | 支持 |
| 域名解析服務器 | 114.114.114.114（可自定義） |
| 配置方式 | 網頁配置 |
| IP地址 | 192.168.3.7（可自定義） |
| 用戶名 | admin（可自定義） |
| 密碼 | admin（可自定義） |
| 本地端口 | 8886（可自定義） |
| 子網掩碼 | 255.255.255.0（可自定義） |
| 網關 | 192.168.3.1（可自定義） |
| 流控 | 不支持 |
| 實測距離 | 1300m，晴朗空曠，天線增益5dBi，高度2.5米，空中速率250kbps。 |

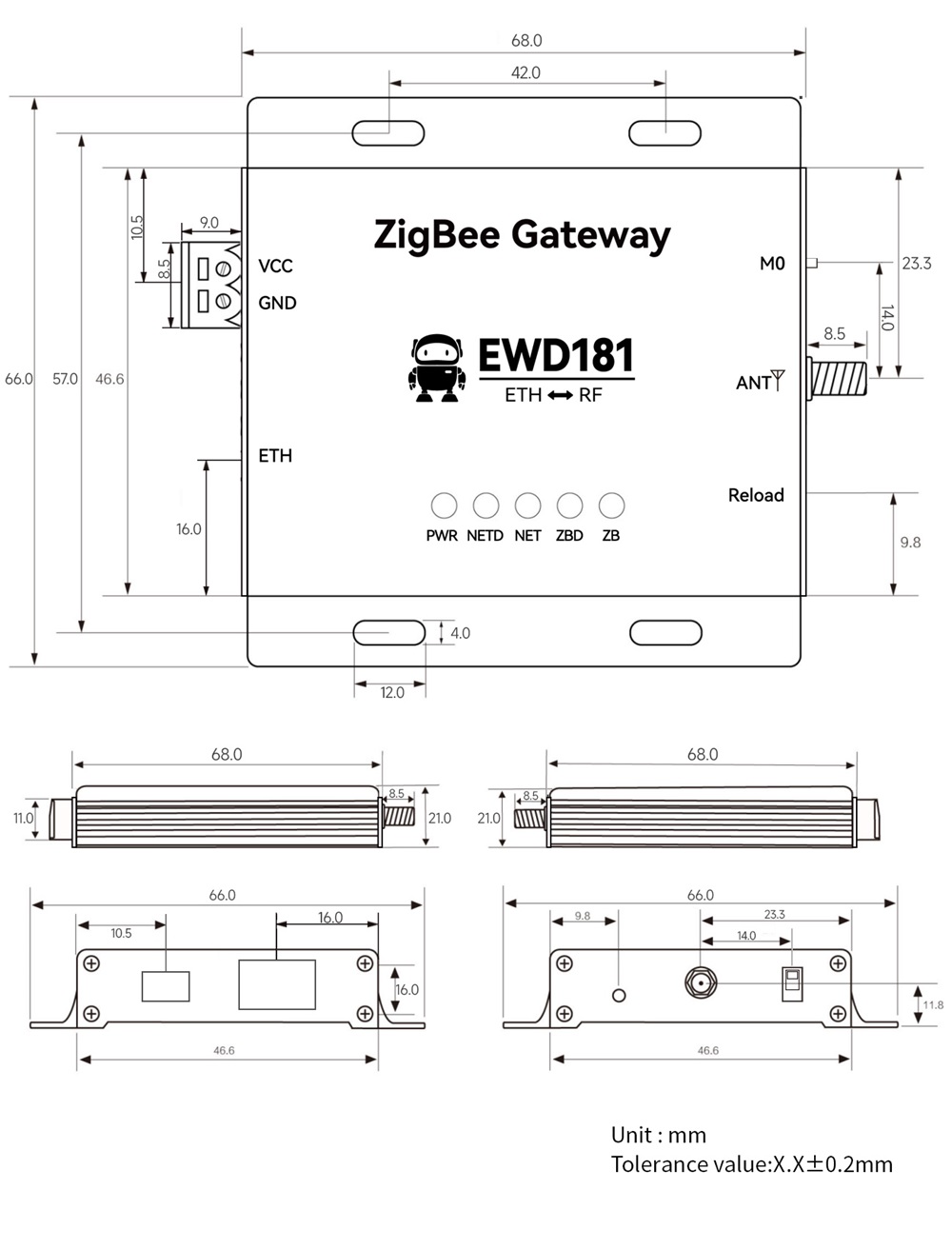

| 產品尺寸 | 66×68×21mm |
| 產品重量 | 64g ± 2g |
| 電氣參數 | 單位 | 參數值 | 備注 |
| 工作電壓 | V | +8 ~ +28V DC | 建議采用12V或24V供電 |
| 發射功率 | dBm | 20 | 最大發射功率 |
| 阻塞功率 | dBm | 10 | 近距離使用燒毀概率較小 |
| 匹配阻抗 | Ω | 50 | 等效阻抗 |
| 平均電流 | mA | 156 | 瞬時功率@20dBm，12V供電 |
| 工作溫度 | ℃ | -40 ~ +85 | 工業級 |
| 存儲溫度 | ℃ | -40 ~ +125 | - |
| 濕度 | RH | 5% ～ 95%（無凝露） | - |

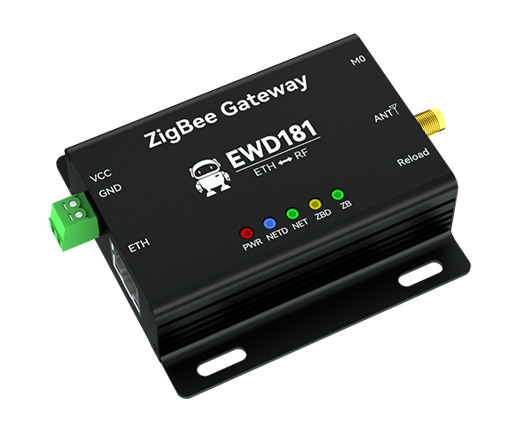

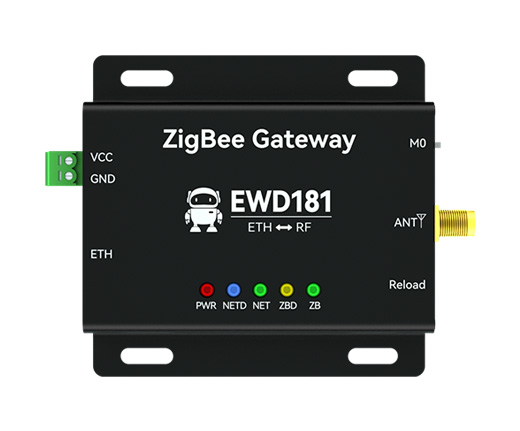

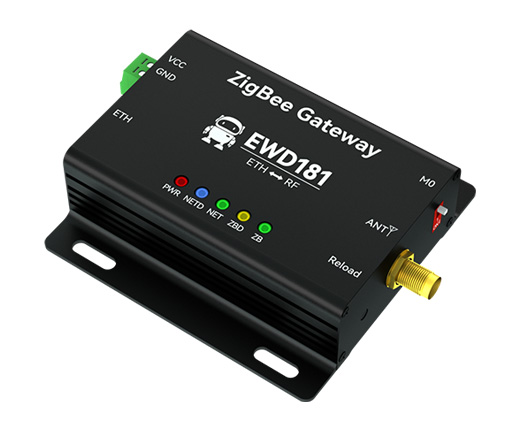

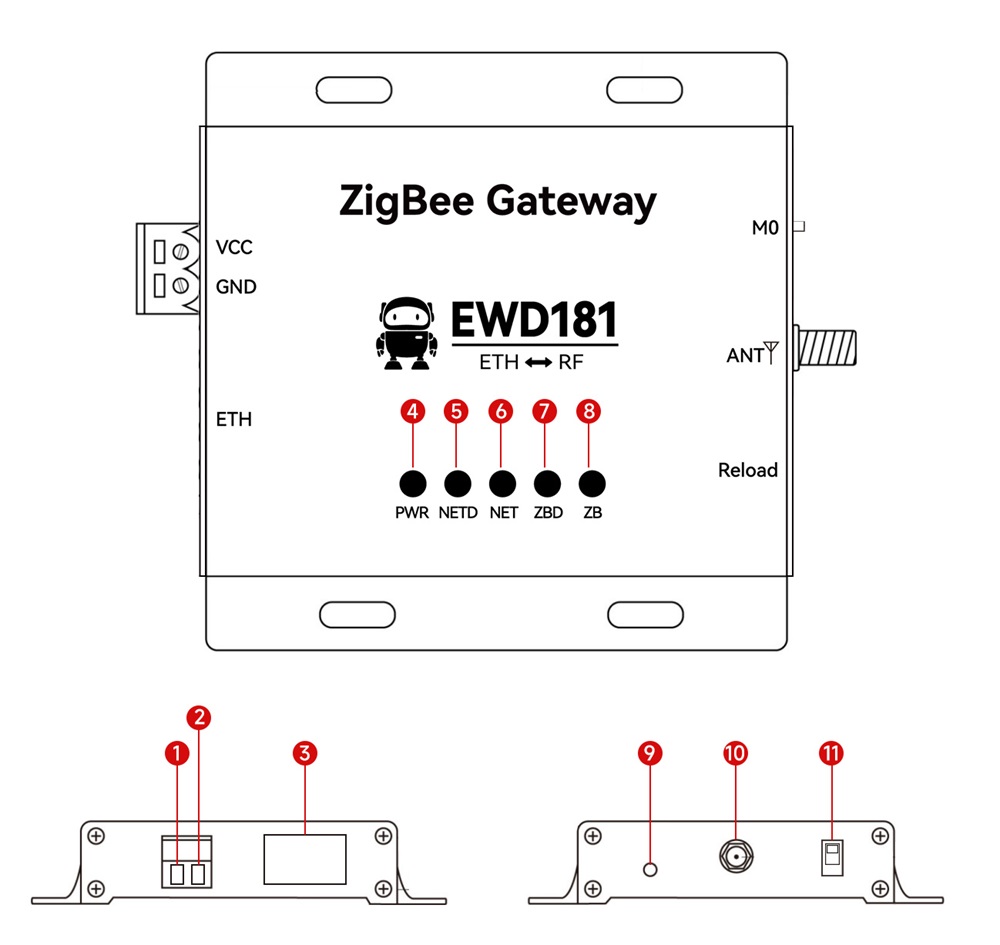

| 序號 | 名稱 | 功能 | 說明 |
| 1 | VCC | 壓線式電源接口，正極 | 直流 8~28V，推薦使用 12V 或 24V① |
| 2 | GND | 壓線式電源接口，負極 | 電源負極與與系統地、外殼相連接 |
| 3 | ETH | 10/100M以太網接口 | 標準RJ45接口，交叉直連自適應，與設備或者PC相連接 |
| 4 | PWR | 電源指示燈 | 紅色，電源接通時常亮 |
| 5 | NETD | 以太網數據指示燈 | 數據交互時閃爍 |
| 6 | NET | 以太網狀態指示燈 | 鏈路連接時常亮 |
| 7 | ZBD | ZigBee數據指示燈 | ZigBee數據收發時閃爍 |
| 8 | ZB | ZigBee網絡狀態指示燈 | ZigBee入網時閃爍，完成連接后常亮② |
| 9 | Reload | 恢復出廠設置按鍵 | 長按 5-10S 有網絡則退出網絡，無網絡則恢復出廠設置。短按設備加入網絡。 |
| 10 | ANT(天線接口) | SMA-K 接口 | 外螺紋內孔，長8 mm，特征阻抗 50Ω |
| 11 | M0 | 模式切換開關 | - |
注：
①用戶使用VCC端子與GND端子供電時，可以使用8~28V直流電源供電，推薦使用12V或24V直流電源。
②連接失敗后，指示燈依舊未亮，需重新進行入網操作，協調器允許入網時慢閃。
