接口：TypeC
尺寸：30*58mm

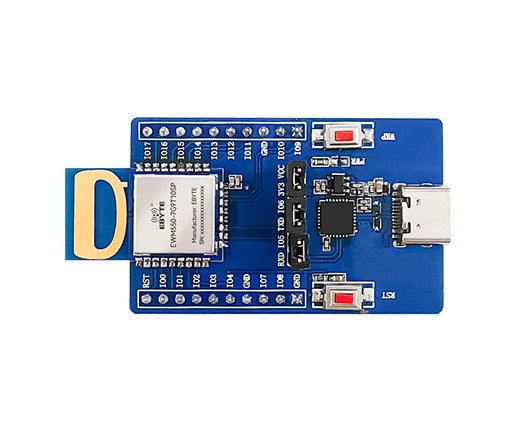

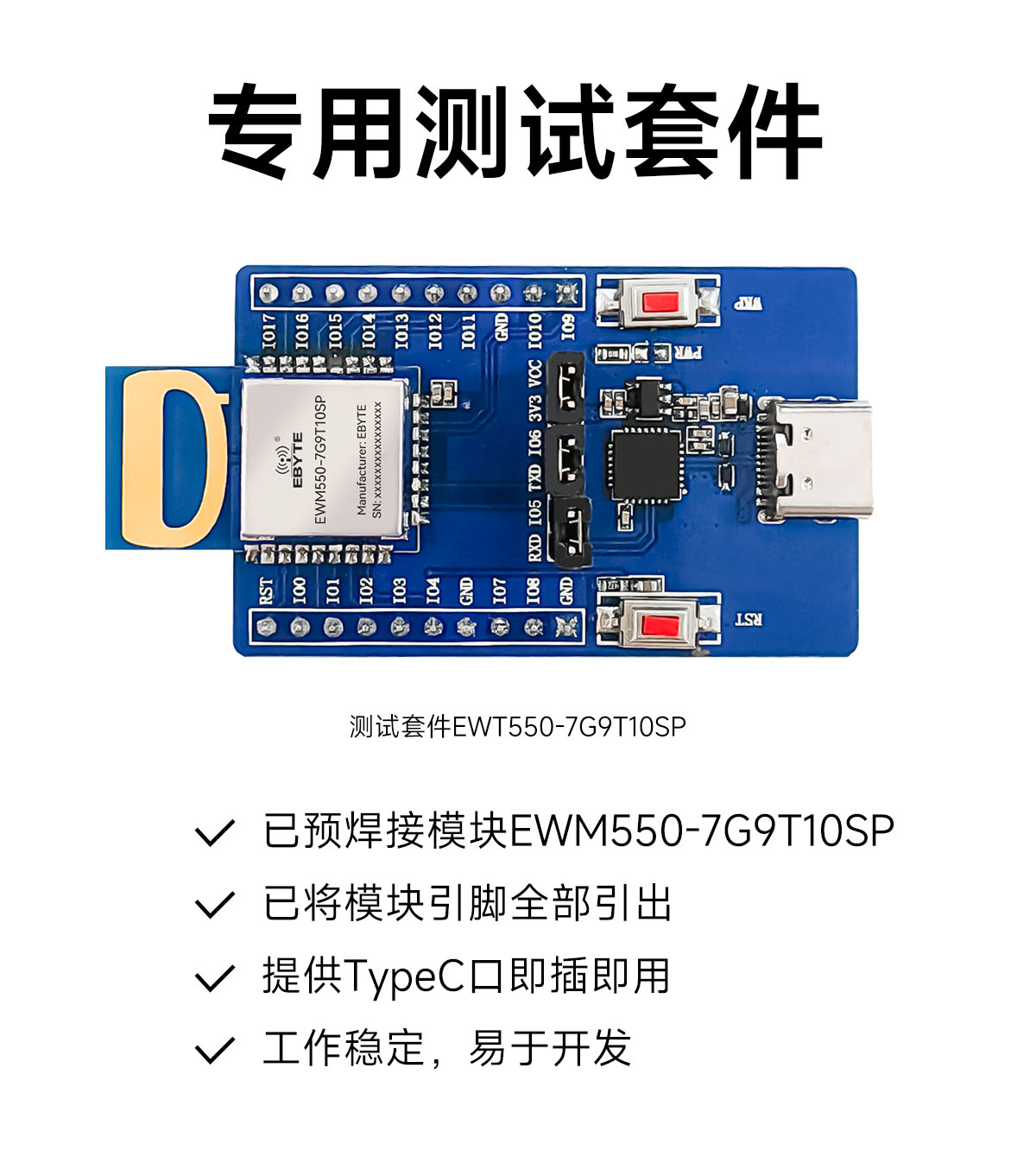

產品簡介：EWT550-7G9T10SP是一款為EWM550-7G9T10SP模組配套的測試底板，可以大幅度的減少用戶的開發及測試周期。關于EWM550-7G9T10SP的詳細資料請?jiān)L問官網下載該型號相關資料。

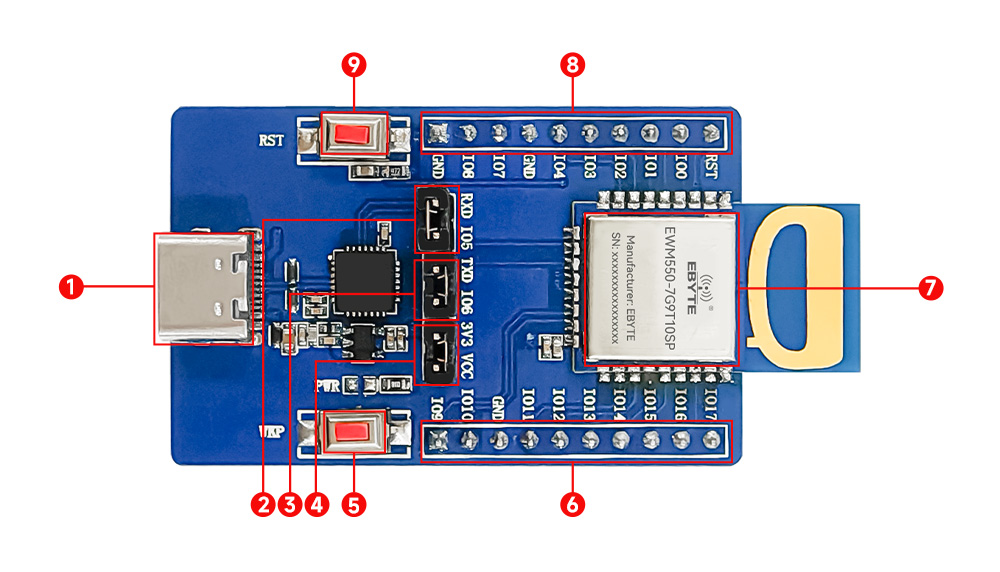

| 序號 | 名稱 | 說明 |
| 1 | TypeC接口 | 用于電源供電及數據通訊 |
| 2 | RXD | 串口RX跳線冒，默認連接 |
| 3 | TXD | 串口TX跳線冒，默認連接 |
| 4 | 3.3V | 電源跳線冒，默認連接 |
| 5 | WKP | 喚醒引腳 |
| 6 | 排針引腳 | 引出模塊引腳 |
| 7 | 模塊EWM550-7G9T10SP | 預焊接模塊 |
| 8 | 排針引腳 | 引出模塊引腳 |
| 9 | RST | 復位按鍵 |
| 產品說明書 |
【用戶手冊】EWT550-7G9T10SP_UserManual_CN  |
| 工具軟件 |
| 【原理圖】EWT550-7G9T10SP |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://jichuangfanxin.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 通信接口 | 芯片方案 | 工作頻段 | 測距距離 m | 測距算法 | 產品尺寸 mm | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|
| EWT550-7G9T10SP | TypeC | - | - | - | - | 30*58 | ||
| EWM550-7G9T10SP | UART | MK8000 | 7737.2~8237.2MHz | 130 | TWR | 14*24 |
