接口類型：RS485/RS232
傳輸類型：4G/LTE
發射功率：23~33dBm
產品重量：142.5±5g

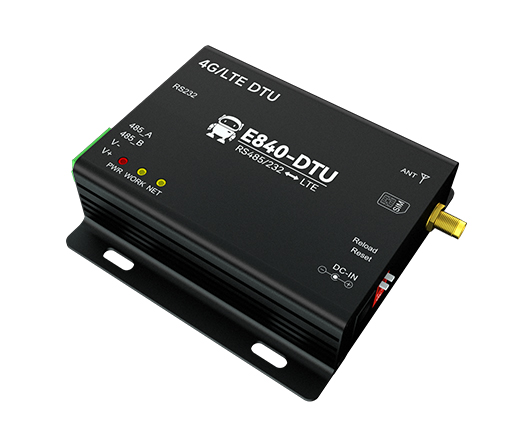

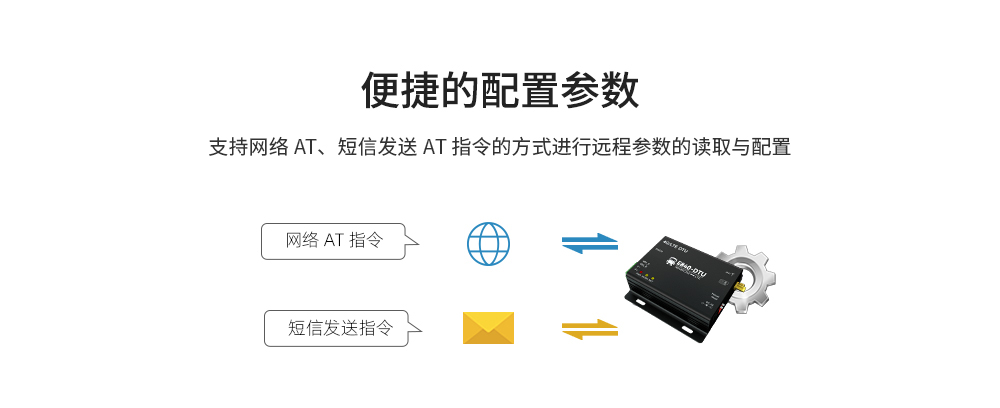

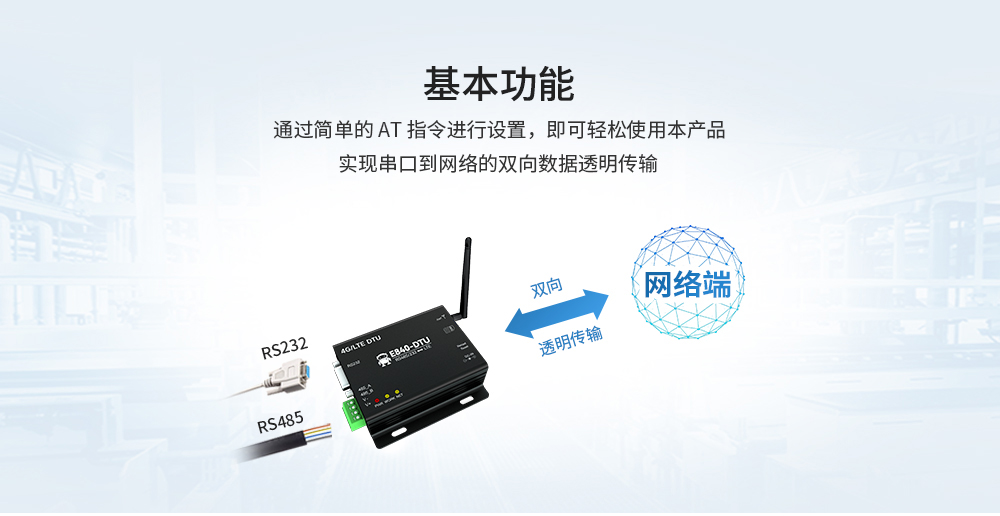

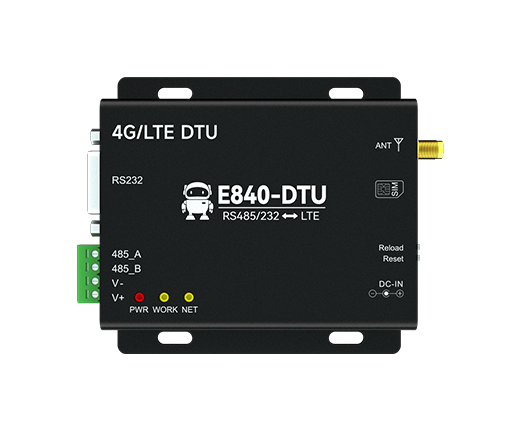

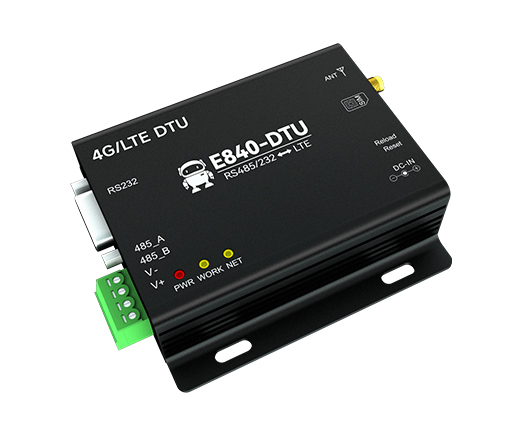

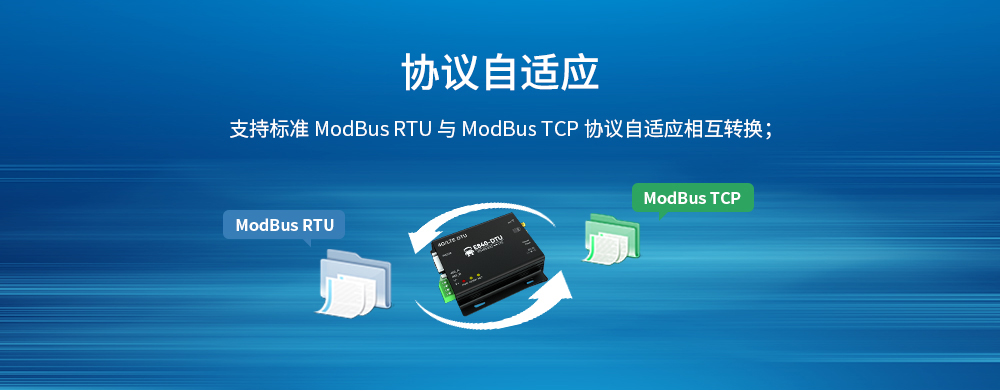

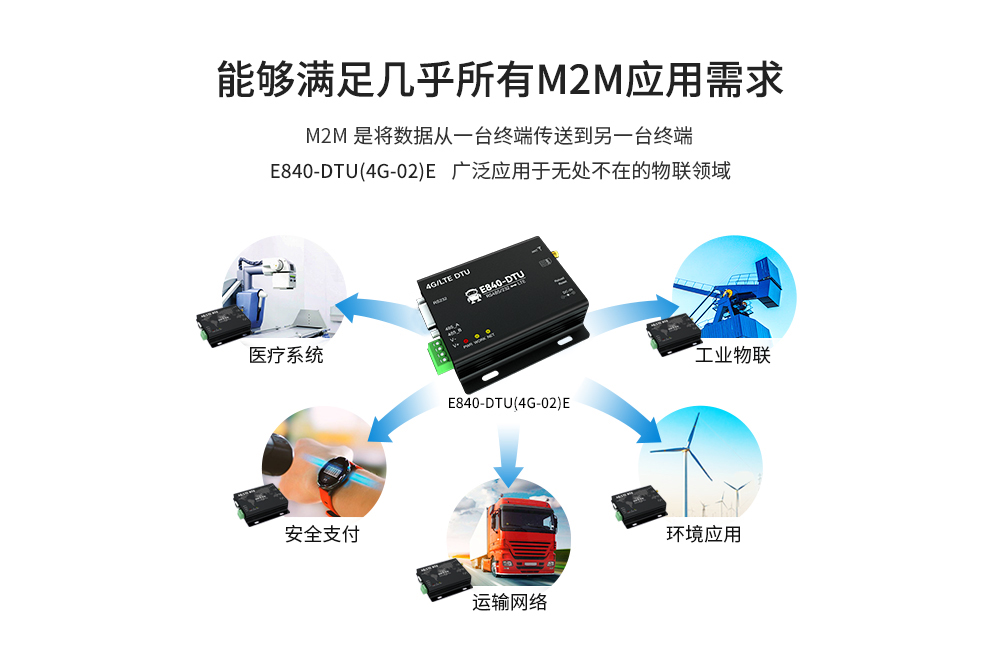

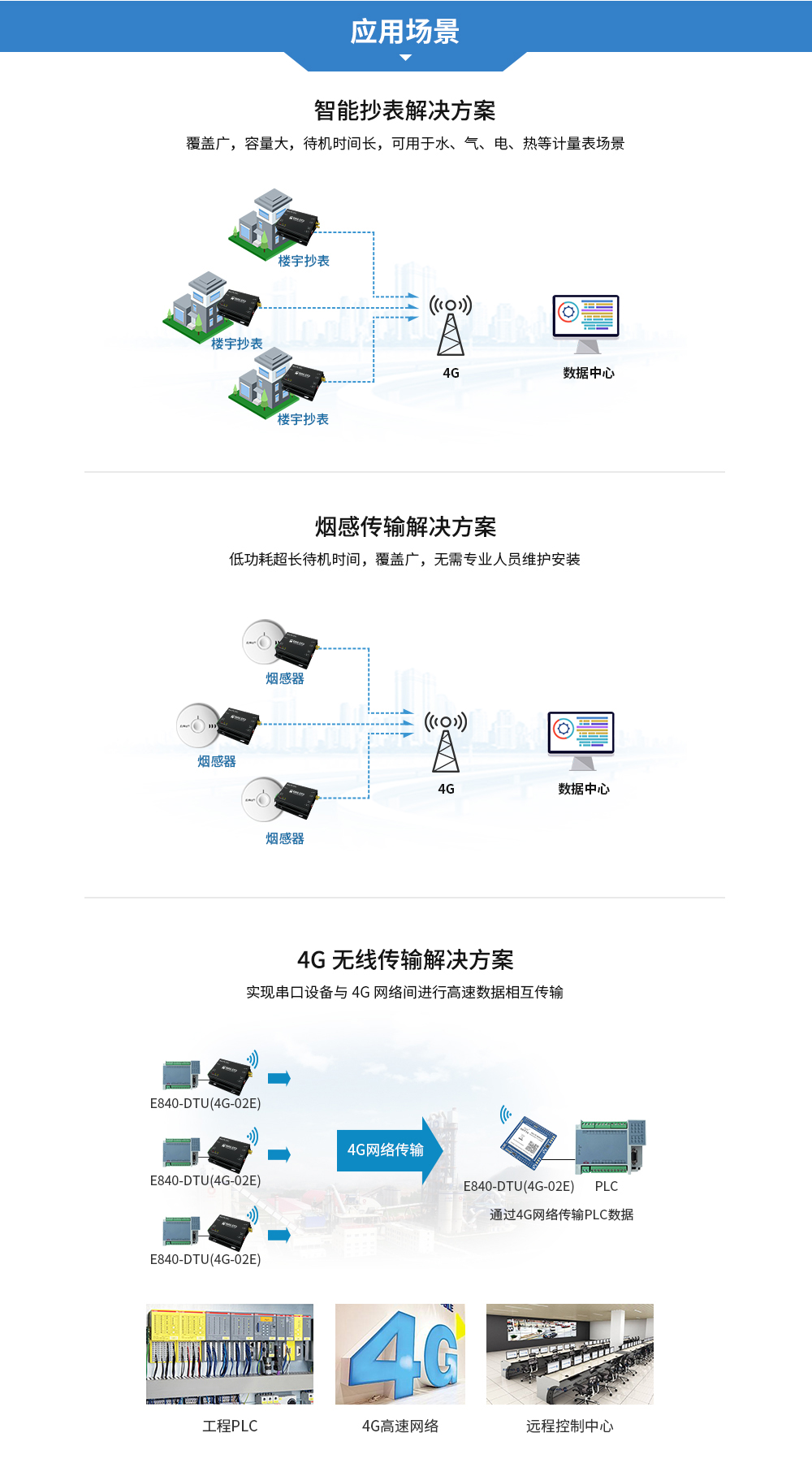

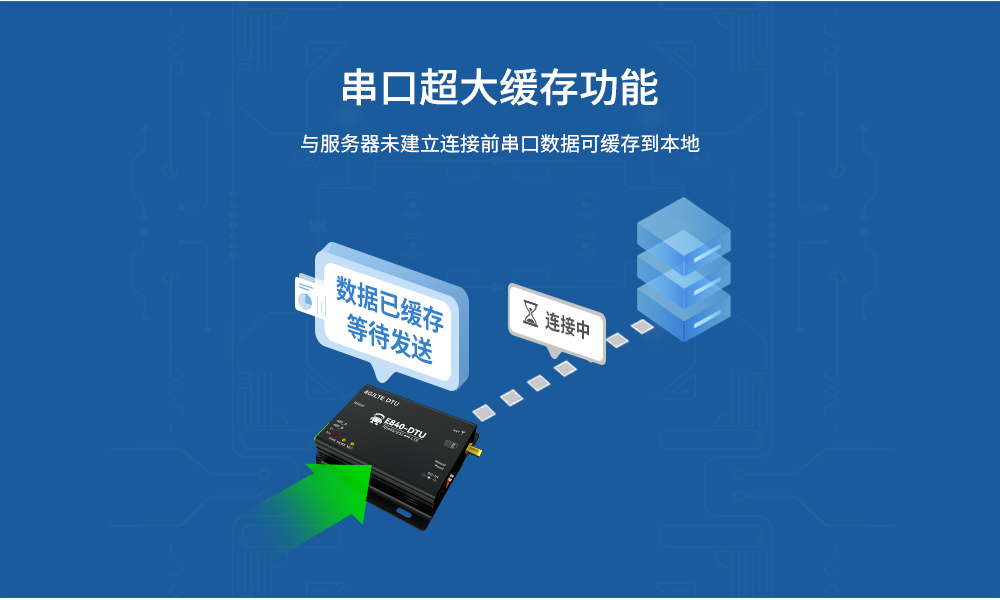

產品簡介：E840-DTU(4G-02)E是為實現串口設備與網絡服務器，通過網絡相互傳輸數據而開發的產品，該4G DTU產品是一款帶分集接收功能的LTE/WCDMA/GSM無線通信數傳電臺，支持LTE、HSPA+、HSDPA、WCDMA、EDGE和GPRS網絡數據連接，通過簡單的AT指令進行設置，即可輕松使用本產品實現串口到網絡的雙向數據透明傳輸。產品噴涂三防漆，具有“防霉菌”“防潮濕”“防鹽霧”等功能。
溫馨提示：該產品已下架，批量可發起生產。
| 特性參數 | 描述 |
| 支持頻段 | LTE-FDD：B1/B3/B7/B8/B20/B28A WCDMA：B1/B8 GSM：B3/B8 |
| LTE 特性 | 最大支持3GPP R8 non-CA Cat 4 FDD和TDD 支持 1.4MHz~20MHz 射頻帶寬下行支持： MIMO LTE-FDD： 最大下行速率 150Mbps， 最大上行速率50Mbps |
| WCDMA 特性 | 最大下行速率 384Kbps， 最大上行速率 384Kbps 1X |
| GSM 特性 | GPRS：最大下行速率 107Kbps，最大上行速率 85.6Kbps EDGE：最大下行速率 296Kbps，最大上行速率 236.8Kbps |
| 網絡協議特性 | 支持TCP/UDP/MQTT協議 |
| 硬件特性 | 描述 |
| 天線選項 | SMA 接口 |
| 數據接口 | RS485 / RS232 |
| 波特率 | 支持最大 921600bps，默認 115200bps |
| 發射功率 | Class 4 (33dBm±2dB) for GSM900 |
| 靈敏度 | FDD B1: -101.5dBm (10M) FDD B3: -101.5dBm (10M) FDD B7: -99.5dBm (10M) FDD B8: -101dBm (10M) FDD B20: -102.5dBm (10M) FDD B28A: -102dBm (10M) WCDMA B1: -110dBm WCDMA B8: -110.5Bm GSM 3: -109dBm GSM 8: -109dBm |
| 耗流（典型值） | 11uA @關機 |
| 帶寬 | 1.4/3/5/10/15/20MHz |
| 工作溫度 | -30℃- +70℃擴展溫度-40℃~+85℃ |
| 工作電壓 | DC 8V~28V |

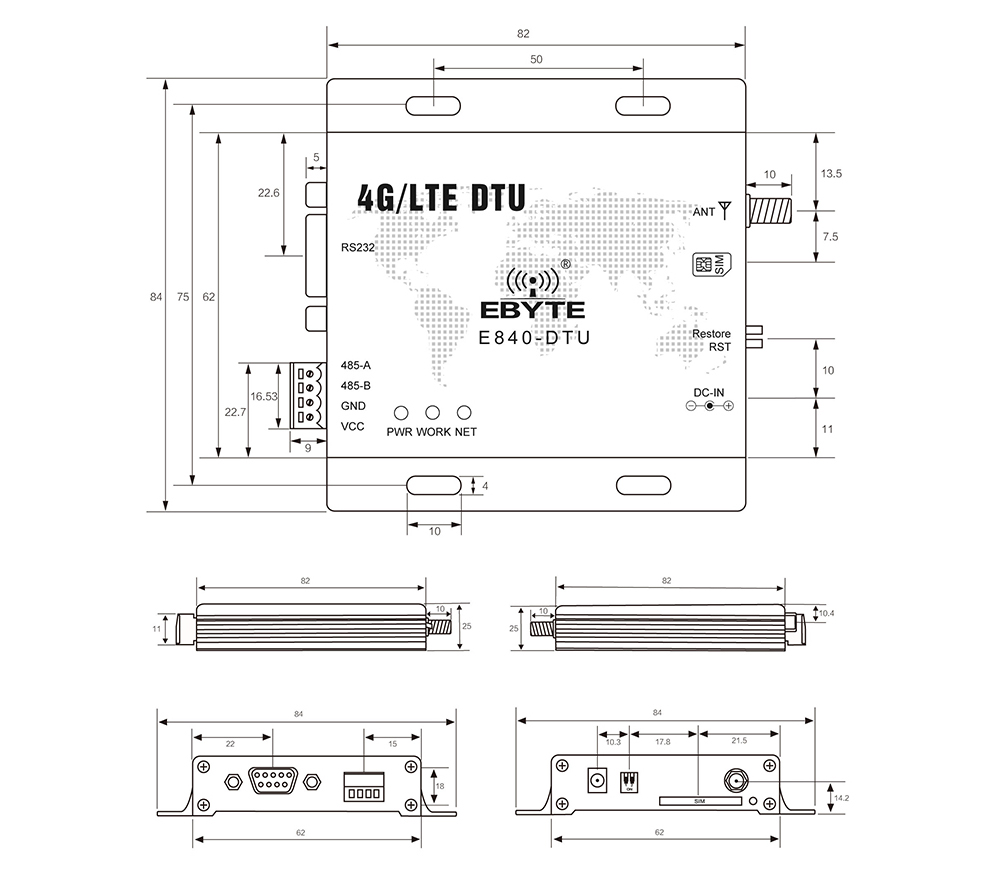

| 尺寸 | 82×84×24mm |
| RS485 /RS232 | 電氣隔離,同時具有RS485/RS232 |

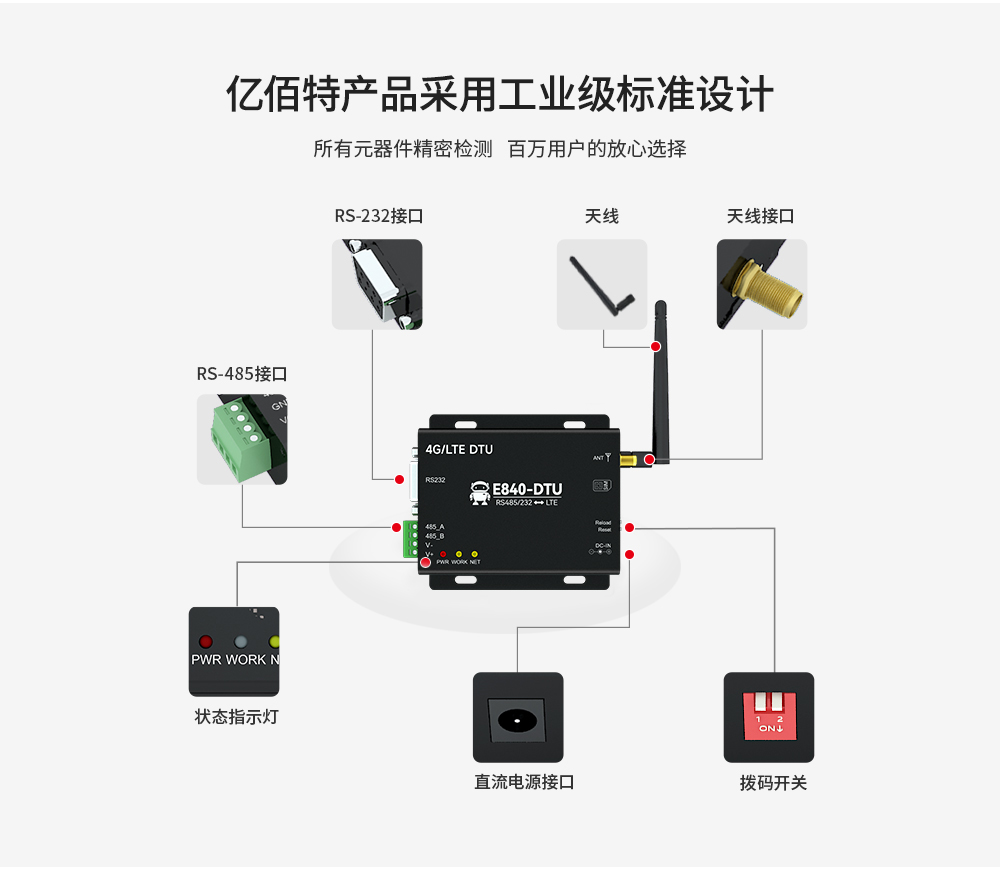

| 引腳序號 | 引腳名稱 | 引腳名稱 |
| 1 | RS232 | RS232 通訊接口 |
| 2 | 485_A | 外接其他 RS485 設備的 A 端 |
| 3 | 485_B | 外接其他 RS485 設備的 B 端 |
| 4 | GND | 地線 |
| 5 | VCC | 電源，供電范圍8~28V，推薦電壓12V或24V |
| 6 | PWR | 電源指示燈 |
| 7 | WORK | 藍色：收據收發指示引腳，當網絡接收到數據或者串口接收到數據（50ms高/10ms低） 綠色：設備狀態指示引腳， 低：設備上電到正在搜尋SIM卡 1800ms低，200ms高：設備檢查到正確的SIM卡，正在附著網絡； 高：設備附著網絡成功； |

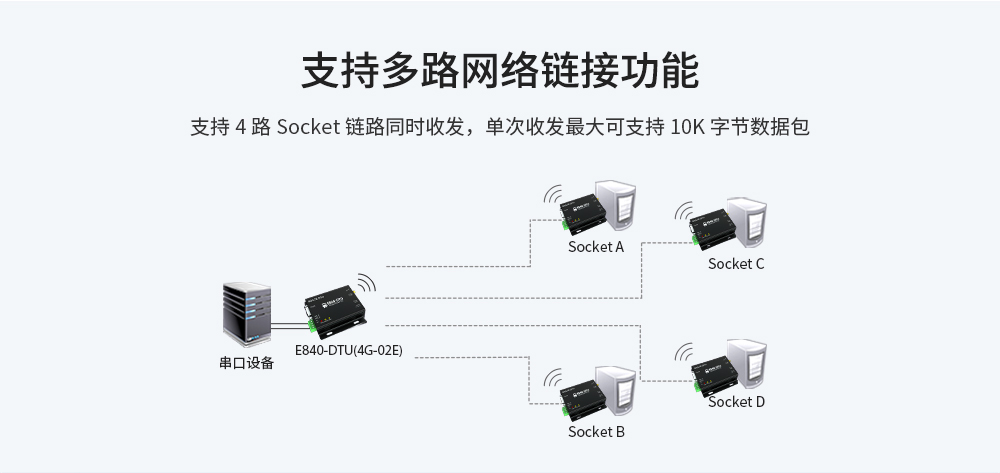

| 8 | NET | 綠色：SocketA 鏈路連接狀態指示引腳 高：SocketA與網絡服務器連接成功； 低：SocketA未成功連接到網絡服務器； 藍色：SocketB 鏈路連接狀態指示引腳 高：SocketB與網絡服務器連接成功； 低：SocketB未成功連接到網絡服務器； |
| 9 | DC-IN | 電源適配器接口，供電范圍8~28V，推薦電壓12V或24V |
| 10 | RST | 電臺復位撥碼開關（向下，復位） |
| 11 | Restore | 電臺工作撥碼開關 電臺正常上電后Restore撥碼由上到下，向下持續3~10S，然后由下到上，該過程正常完成后，電臺 參數將恢復出廠設置，并立即重啟 |
| 12 | SIM | SIM卡插槽 |
| 13 | ANT | 天線接口（SMA-K外螺紋內孔，50Ω特性阻抗） |
