芯片方案：GK9501
通信協議：支持 NMEA0183 V4.1及以前版本
認證：Pending
封裝接口：半孔（SMT表貼）
產品尺寸：12*16mm
產品重量：0.8±0.1g

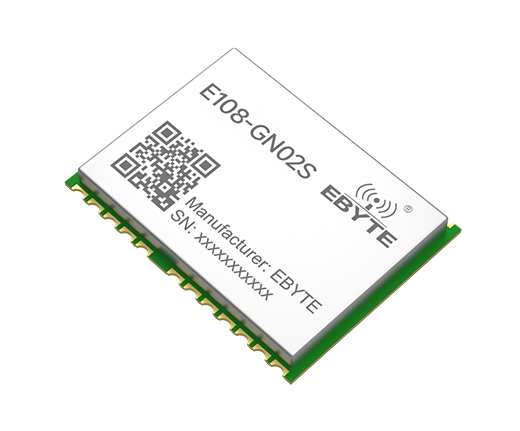

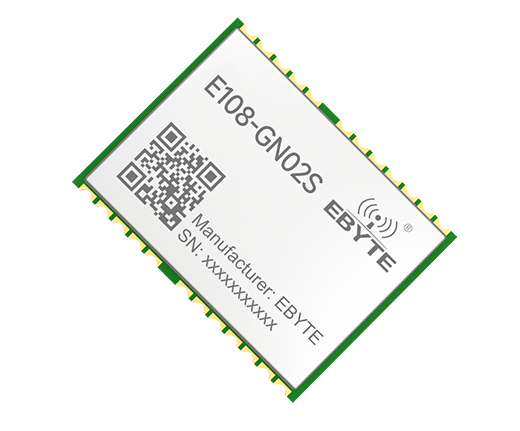

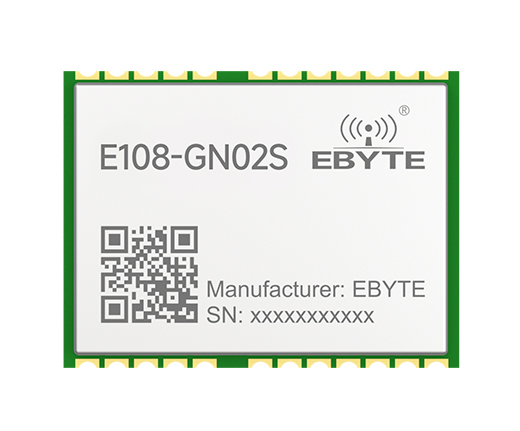

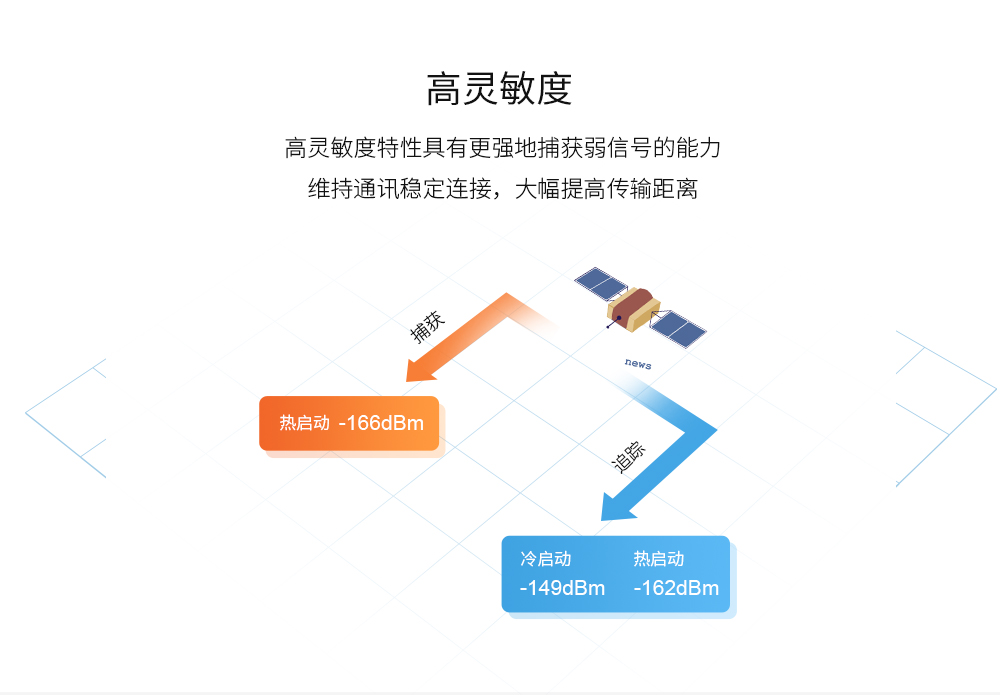

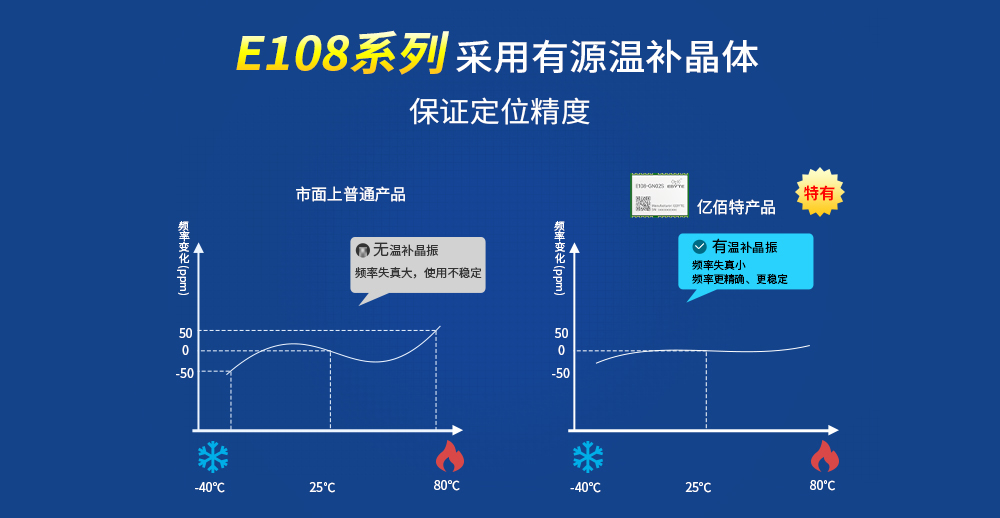

功能特點：E108-GN02S是一款高集成度、低功耗、低成本的多模衛星定位導航芯片，體積小、功耗低，可用于車載導航、智能穿戴、無人機等GNSS定位的應用中。而且提供了和其他模塊廠商兼容的軟、硬件接口，大幅減少了用戶的開發周期支持BDS/GPS/GLONAS。
| 類別 | 描述 |

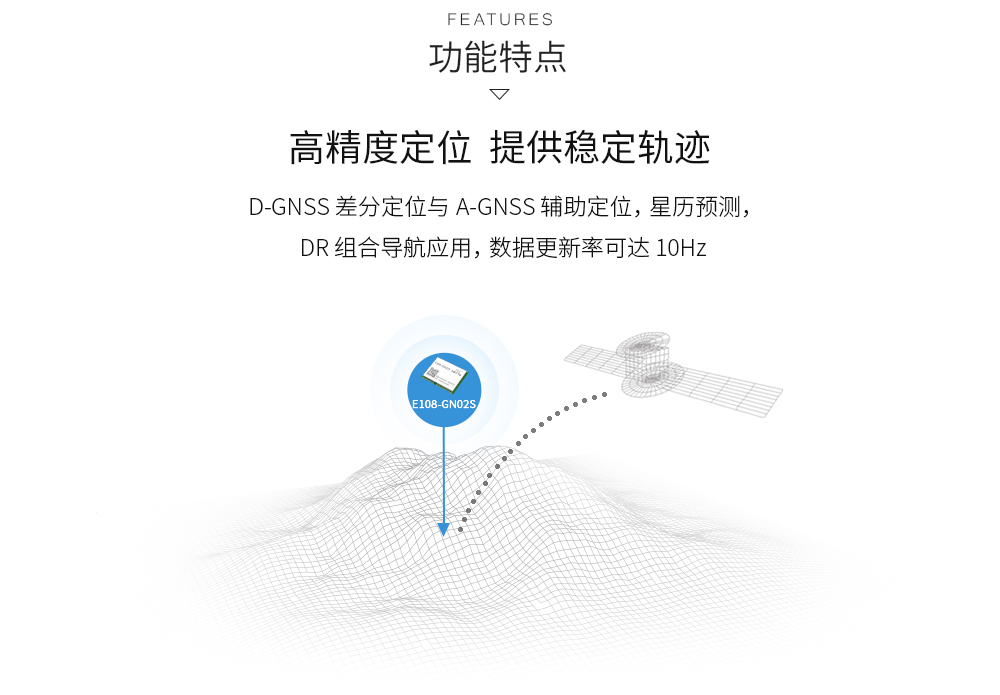

| 通信協議 | 支持 NMEA0183 V4.1 及以前版本， 最大固定更新頻率可達 10Hz |

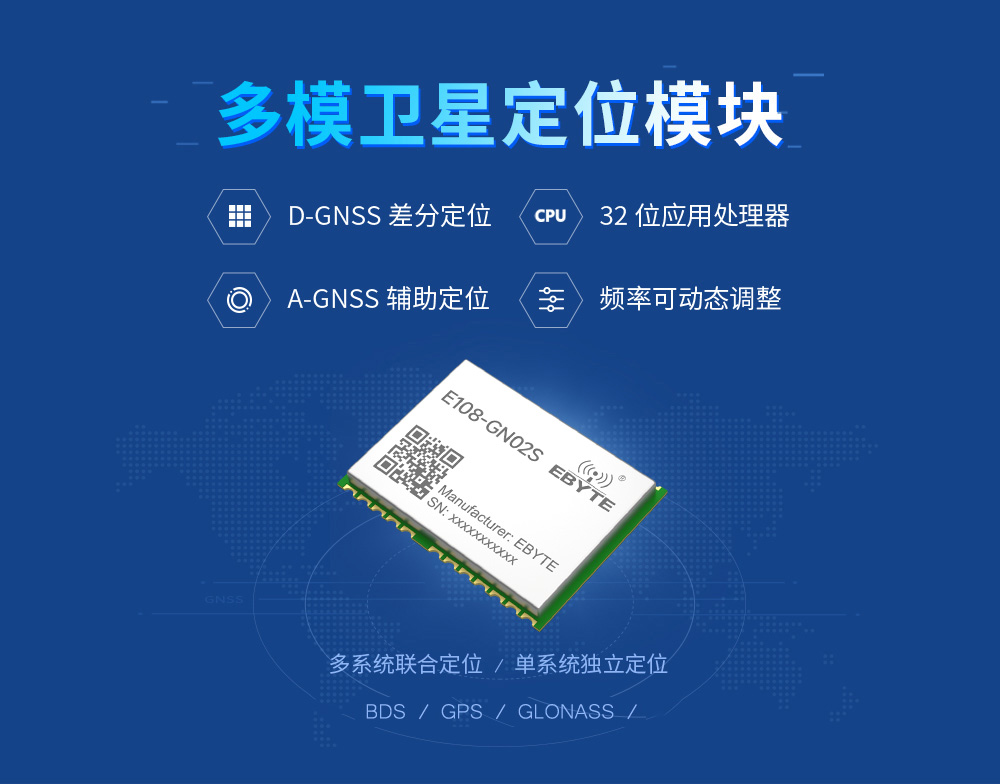

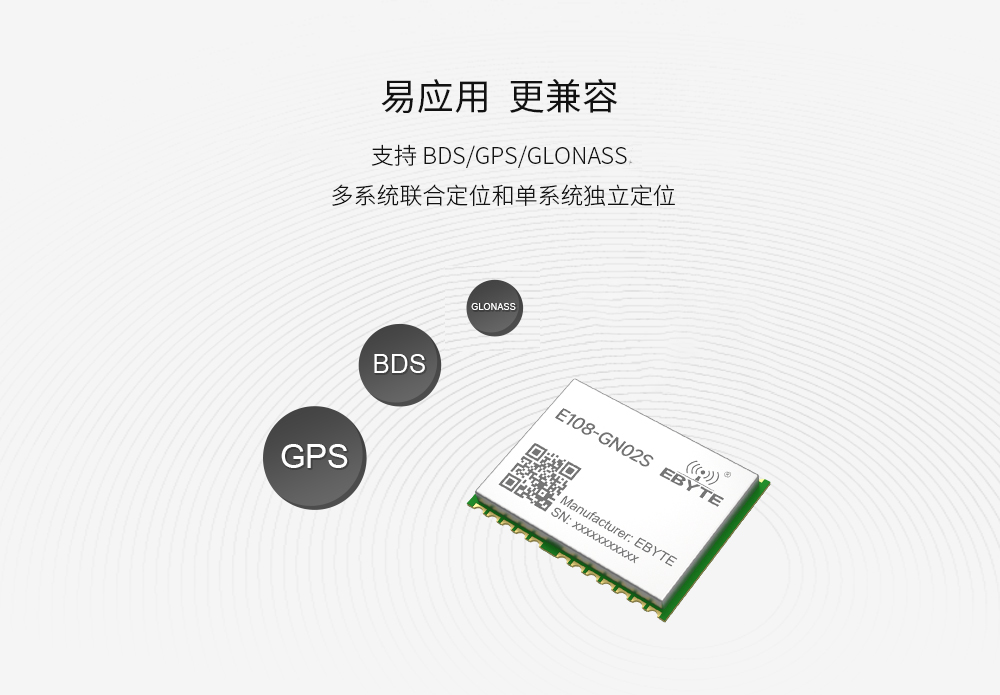

| 支持的定位系統 | BDS/GPS/GLONASS |
| 支持外設接口 | UART（TXD/RXD）或 GPIO |
| 低功耗 | 支持 |
| 超低功耗 | 支持 |
| 周期性低功耗 | 支持 |
| 直接低功耗 | 支持 |
| 參數設置軟件 | 支持 |
| 認證 | Pending |

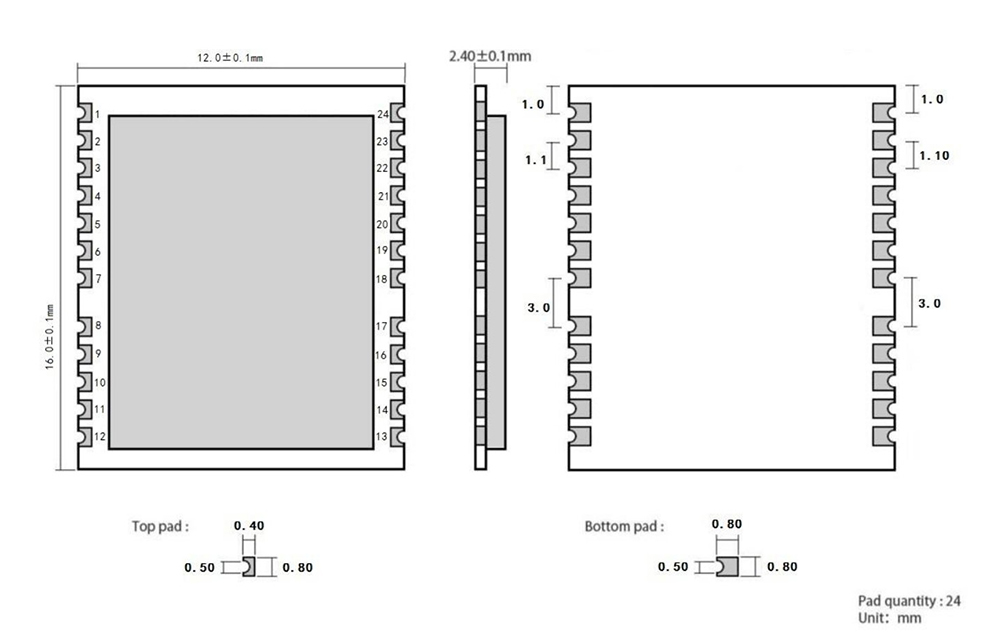

| 模塊尺寸 | 16*12*2.4mm(L*W*H) |
| 封裝接口 | 半孔（SMT 表貼） |
| 電源 | VCC：2.8V—4.3V（3.3V） |
| 串口 | 描述 |
| 通信電平 | 2.8V |
| 波特率 | 9600（默認）、115200（可定制） |
| 數據位 | 8bit |
| 停止位 | 1 |
| 校驗位 | None |
| 引腳序號 | 引腳名稱 | 引腳名稱 |
1 | NC | 保留腳 |
2 | NC | 保留腳 |
3 | 1PPS | 定位指示燈， 定位成功會輸出方波 |
4 | EINT3 | 外部中斷 3，默認：下拉，8 毫安驅動電流 |
5 | FORCE_ON | 休眠喚醒引腳， 模塊進入超低功耗時拉高 該引腳退出超低功耗模式（此引腳電平電 壓為 1.1V， 若控制腳電平不是 1.1V， 需要 分壓處理） |
6 | EINT0 | 外部中斷 0，默認：下拉，8 毫安驅動電流 |
7 | NC | 保留腳 |
8 | RSTN | 復位腳， 默認拉高， 拉低復位。 |
9 | VCC_RF | RF 電源輸出， 給有源天線供電使用（此 RF 輸出電源電壓等于 VCC） |
10 | GND | 模塊地線 |
11 | RF_IN | RF 輸入 |
12 | GND | 模塊地線 |
13 | GND | 模塊地線 |
14 | NC | 保留腳 |
15 | NC | 保留腳 |
16 | RSTN | 復位腳， 默認拉高， 拉低復位。 |
17 | EINT1 | 外部中斷 1，默認：下拉，8 毫安驅動電流 |
18 | TX1 | UART1 輸出（預留， 2.8V 電平） |
19 | RX1 | UART1 輸入（預留， 2.8V 電平） |
20 | TXD | UART 輸出（AT 口， 2.8V 電平） |
21 | RXD | UART 輸入（AT 口， 2.8V 電平） |
22 | VBKP | RTC 電源輸入， RTC 電源必須供電， 模塊 才能正常工作（2V-4.2V） |
23 | VCC | 模塊電源（2.8V—4.2V） |
24 | GND | 模塊地線 |
