E54系列運動感知與距離探測雷達模塊安裝應用指南

億佰特新上架的E54系列運動感知與距離探測雷達模塊產品支持掛頂和掛壁兩種安裝方式，推薦的方式為掛頂安裝。本文主要以E54-05LD06A系列5.8G頻率、C波段技術的雷達模塊為例，介紹該運動感知雷達模塊安裝應用樣式及效果、安裝注意事項說明等應用指南。

一、E54系列運動感知雷達模塊安裝應用及探測范圍

1、運動感知雷達模塊掛頂安裝應用

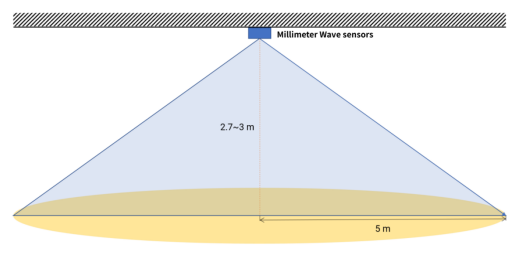

推薦掛頂安裝高度為2.7~3.0m。掛頂安裝的E54-05LD06系列在默認配置下最大運動感應范圍為底部半徑為5m。

1 雷達模塊安裝應用指南

E54-05LD06系列掛頂安裝檢測范圍示意圖

掛頂安裝高度為2.7m時本參考方案的運動和微動檢測范圍示意圖如圖6-3所示。

2 雷達模塊安裝應用指南

E54-05LD06系列掛頂安裝感應范圍

2、運動感知雷達模塊掛壁安裝應用

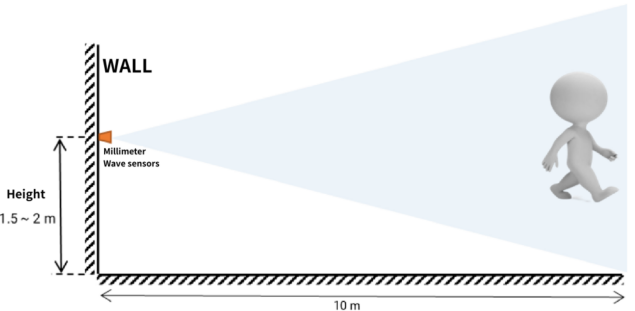

推薦掛壁安裝高度為1.5~2m掛壁安裝時，毫米波傳感器的X軸(參考)指向水平方向，Z軸向上，Y軸指向檢測區域。掛壁安裝的E54-05LD06系列在默認配置下最大運動感應范圍為傳感器法向10m、水平和俯仰方向夾角±60°以內的圓錐形空間，如下圖所示。

掛壁安裝高度為1.5m時本參考方案的探測范圍示意圖如下圖所示。

3 雷達模塊安裝應用指南

掛壁安裝檢測范圍示意圖

4 雷達模塊安裝應用指南

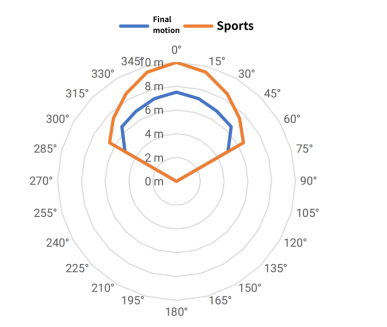

掛壁安裝感應范圍

二、E54系列運動感知雷達模塊安裝說明

1、配套的驅動電源設計注意事項

務必采用輸出電壓、電流及紋波系數等都達標的驅動電源，驅動電源不穩定，電磁輻射太強，會造成雷達模組誤報，無感知，循環自啟等現象；

配套的驅動電源應在2.6~12V，驅動電流峰峰值不低于 5mA，電源紋波幅度需控制在 100mV 以內，工頻波動幅度要??；如果功耗允許，建議配置模組為全供電模式，抗干擾更好。

驅動電源和雷達模組裝配時，應避免雷達模組底部或天線面，正對驅動電源模塊，且應盡量遠離驅動電源模塊里面的整流橋、開關變壓器等工頻干擾大的器件，以防干擾微波信號；

2、雷達模組測試和使用注意事項

在四周有墻壁或障礙物反射微波的情況下，感知距離和感知角度會有增益；在四周較空曠的情況下，感知距離和角度會有衰減；

由于微波天線受到很小變化都可改變探測，所以請保護好天線，表面不要有金屬物體(例如焊錫絲)等，避免影響感知距離；

輕拿輕放，避免激烈震動，雷達模組保持平整不變形；光感器件無遮擋和覆蓋，特別是雷達模組上的感光元件D1 周圍，應避免有不透光的遮擋物；

雷達模組保持獨立使用空間，四周空間保持有2mm 以上的自由空間間隔；

通電后大約有3s 初始化噪聲分析時間，在此期間屬于非正常感知工作；

如果雷達模組的感光器件上面有遮擋(例如外殼等)，需要重新測試確定感光門限值；

產線測試和老化作業時，大量的雷達模組上電時若堆疊到一塊的話，有可能會出現自激現象，請確保通電的雷達模組之間保持1250px 以上的安全距離。

3、內置雷達模組的器件應用安裝注意事項

裝配了雷達模組的器件，安裝位置應遠離通風管道、消防管道、排水管道、機械振動或有大型金屬設備等強烈振動物體的地方，因?yàn)闀?huì)影響雷達反射波和探測感知效果；

嚴禁帶電作業，以免動作失誤，接錯，燒壞電路或觸電；

避免安裝在日曬雨淋的地方，防止損壞和影響使用壽命；

器件務必安裝在遠離電磁場的地方，以免電磁干擾產生誤動作；也要安裝在遠離有物體固定轉動或者擺動(例如電風扇，搖擺的樹葉，風中晾曬衣服等)的地方，以免有誤動作產生；

數個內置雷達模組的器件固定安裝時，應保證各個器件之間的間距≥0.5m；

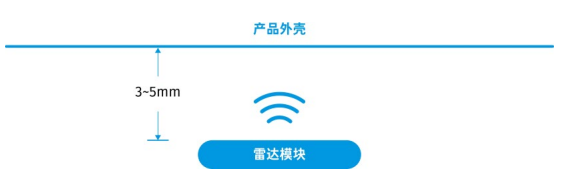

雷達微波模塊的天線面建議距離產品外殼3~5mm，否則會影響感知距離；

5 雷達模塊安裝應用指南

天線面與產品外殼的距離

器件內置雷達模組后，建議水平或垂直放置，在有效的感知范圍內，盡量避免面對面安裝兩個或者更多的內置雷達模組的器件；

避免內置雷達模組的器件(例如燈具)附近，有其他光照物(例如應急燈，導向燈等干擾光源)，以免造成器件(燈具)內置感光判斷失效，使得器件(燈具)不能正常工作(常滅，誤判為白天)；

使用了內置雷達模組的器件(如燈具) 若一直工作(常亮)，不能根據動目標探測進行開、關，則可能是雷達模組受到中頻干擾，造成模組一直判斷為有動目標在感知范圍內活動。此時應關斷電源，檢查電源板的供電狀態是否正常以及模組空間距離是否改變;

若以上問題還不能解決，請先斷電和觀察安裝位置周圍情況，先排除周圍環境干擾因素的影響；重啟電源后仍有問題，則考慮更換設備的驅動電源板，或者雷達模組再驗證。

4、電源注意事項

電源輸入電壓范圍為2.6~12V，電源紋波在100kHz以內無明顯譜峰，本方案為參考設計，使用者需考慮相應的ESD和雷擊浪涌等電磁兼容設計。
