基于E78-433LN22S列 LoRaWAN模塊的氣象災害預警方案，主要是解決氣象災害監測應用案的“遠距離、低功耗、高可靠”難題。
氣象災害（如暴雨、臺風、寒潮）具有突發性強、破壞力大的特點，傳統監測方案受限于通信距離短（≤2km）、設備功耗高（續航＜1年）、部署成本高等問題難點，難以實現大范圍實時監控。基于E78-433LN22S系列LoRaWAN模塊與多參數氣象站的預警系統，通過LoRaWAN低功耗廣域網技術與自適應數據速率（ADR）算法，構建“終端感知-遠距離傳輸-云端預警”的全鏈路解決方案，實現對氣象數據的實時采集、傳輸與智能分析，為防災減災提供精準決策支持。
超遠傳輸距離：支持5.6km視距通信（1kbps速率），城市非視距（NLOS）環境下穩定傳輸2km，覆蓋山區、沿海等復雜地形；
超低功耗設計：Class A模式平均電流1.2mA，太陽能供電+鋰電池組合實現＞5年續航，降低維護成本；
高可靠性網絡：采用ADR動態調整速率與發射功率，抗干擾能力強，數據傳輸成功率＞99.5%；
靈活部署能力：模塊尺寸僅20×14×2.8mm，支持貼片安裝，適配各類氣象站設備，快速集成。
系統采用星形網絡拓?fù)?/span>，由終端感知層、網關匯聚層、服務器處理層和應用決策層組成，實現從數據采集到災害預警的全流程閉環管理。
l E78-433LN22S模塊（基于ASR6601芯片）：
工作頻段：433.175~434.665MHz（ISM免授權頻段），支持EU433標準；
通信性能：發射功率21dBm，接收靈敏度-140dBm，最大空中速率50kbps；
功耗參數：發射電流120mA@2.4kbps，接收電流14mA，關斷電流僅2.5uA；
協議支持：LoRaWAN Class A/C雙模，OTAA/ABP兩種入網方式，兼容標準LoRaWAN協議棧。
l 多參數氣象站：

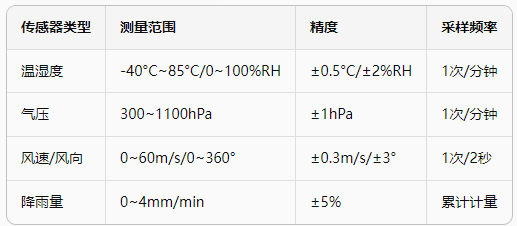

集成高精度傳感器，支持RS485和I2C接口與E78系列LoRaWAN模塊對接，具體參數如下：
? 氣象站按預設周期（可配置1~60分鐘）采集環境數據；
? E78模塊將傳感器數據封裝為L(zhǎng)oRaWAN幀，通過Class A模式上傳（上行后開啟兩個接收窗口，降低功耗）；
? 支持Class C模式切換（需手動配置），適用于對實時性要求高的場景（如臺風臨近時）。
采用E870系列 LoRaWAN網關（基于Semtech SX1301芯片），支持8通道并行接收，工作頻段433MHz，與終端節點頻率匹配。網關通過以太網或4G接入互聯網，將終端數據轉發至網絡服務器，具體參數：
接收靈敏度：-139dBm@SF12，支持ADR算法；
最大并發節點：≥5000個（Class A模式）；
供電電壓：DC 12V/2A，支持PoE供電，適合野外部署。
網絡服務器：采用TTN（The Things Network）或自托管LoRaServer，運行ADR算法動態調整終端參數：
當節點信號強（RSSI＞-100dBm），自動提升數據速率（如SF7→SF12，速率從50kbps降至250bps）；
當節點距離遠（RSSI＜-120dBm），降低速率以延長傳輸距離，確保數據可靠接收。
應用服務器：部署于阿里云/騰訊云，提供數據存儲、分析及告警規則引擎，支持API對接第三方平臺（如氣象局預警系統）。
數據可視化：通過Web端/APP實時展示氣象數據曲線（溫度、濕度、風速、降雨量等）；
智能告警：設置多級閾值（如降雨量＞50mm/小時觸發紅色預警），支持短信、郵件、聲光報警；
歷史數據分析：基于大數據挖掘?yàn)?zāi)害發生規律，優化預警模型（如臺風路徑預測、暴雨強度趨勢）。

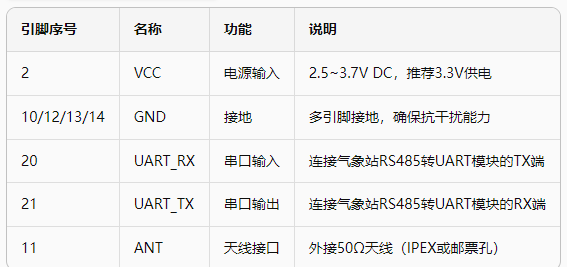

LoRaWAN模塊提供28引腳貼片封裝，核心引腳功能如下（與氣象站對接關鍵引腳）：
推薦連線圖：
氣象站（RS485接口）→ RS485-UART轉換器 → E78系列LoRaWAN模塊（UART_RX/TX）→ 天線（5dBi增益）。
以某型號多參數氣象站為例，通過RS485接口與E78系列LoRaWAN模塊通信，Modbus RTU協議配置：
從機地址：0x01；
波特率：9600bps，數據位8，停止位1，無校驗；
數據采集命令：讀取溫度（0x03寄存器，地址0x0000）、濕度（0x0001）、風速（0x0002）等。

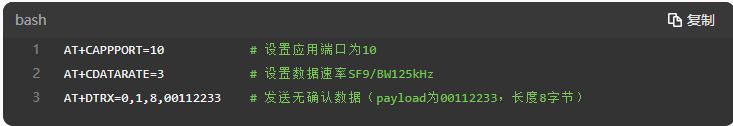

入網成功響應：+CSTATUS:04（表示JOIN成功）。
發送成功響應：OK+SENT:01（表示數據發送成功）。
安裝位置：選擇視野開闊處（如山頂、樓頂），天線高度≥5m，避開金屬遮擋；
信號測試：使用E78模塊自帶的AT+CRSSI?指令檢測網關信號強度，確保RSSI＞-110dBm；
冗余設計：關鍵區域部署多網關（間距5~8km），避免單點故障導致網絡癱瘓。
① 注冊TTN賬號，創建設備（選擇EU433頻段，OTAA激活方式）；
② 錄入設備DevEUI、AppEUI、AppKey，與終端節點配置一致；
③ 配置數據解析函數（Payload Formatters），將十六進制數據轉換為物理量（如溫度=0x001A→26℃）。
視距環境：5.6km@SF12（1kbps速率），滿足山區、沿海等偏遠地區監測需求；
城市環境：2km@SF7（50kbps速率），穿透3堵墻體后信號衰減＜10dB。
Class A模式：平均工作電流1.2mA（每天上傳12次數據），采用10000mAh鋰電池，續航可達10000mAh/(1.2mA×24h×365)≈9.6年；
關斷模式：非工作時電流僅2.5uA，進一步延長電池壽命。
抗干擾能力：采用LoRa調制技術，抑制同頻干擾（如433MHz對講機），信噪比（SNR）≥-20dB時仍可解調；
數據重傳機制：支持Confirm數據傳輸（需配置AT+CCONFIRM=1），未收到ACK時自動重傳（最多15次）。
通過動態調整數據速率和發射功率，單網關帶載能力從500節點提升至2000節點，適合大規模組網（如省級氣象監測網絡）。
部署方案：在山谷、坡地部署氣象站（掛高3m），監測降雨量、土壤濕度；
預警邏輯：當降雨量＞30mm/小時且土壤濕度＞80%，觸發滑坡/泥石流預警，通知下游村莊轉移。
部署方案：在海島、港口安裝風速傳感器（量程0~60m/s），E78模塊切換Class C模式實時上傳數據；
預警邏輯：風速＞17.2m/s（8級風）時啟動橙色預警，＞24.5m/s（10級風）時關閉港口、疏散人員。
部署方案：在低洼路段、地下車庫安裝水位傳感器，聯動E78模塊上報數據；
預警邏輯：水位＞1250px時，自動打開排水泵，同時推送告警至交管部門（如封閉道路、引導繞行）。
覆蓋范圍：10個地級市，部署500個氣象站，20個E870系列網關；
核心設備：E78-433LN22S模塊+多參數氣象站，服務器采用TTN+阿里云架構；
運行效果：
數據傳輸成功率：99.7%（年平均）；
預警響應時間：＜30秒（從數據采集到告警發出）；
功耗表現：Class A模式下，鋰電池續航已達3.5年，預計總壽命＞5年。
基于E78-433LN22S系列LoRaWAN模塊的氣象災害預警方案，通過LoRaWAN技術的遠距離、低功耗特性，結合多參數氣象站和智能算法，為防災減災提供了高性價比的監測手段。無論是偏遠山區的暴雨預警，還是沿海地區的臺風監測，該方案均能實現“部署便捷、維護成本低、數據可靠”的目標，助力構建“早發現、早預警、早處置”的氣象安全防線。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多LoRaWAN網關模組產品及LoRaWAN技術應用資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
