| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 863MHz～928MHz | 頻段可配置 |
| 空中速率 | 全雙工：≤29.8kbps | - |
| 半雙工：≤14.9kbps | ||
| 接收靈敏度 | 全雙工：-121dBm | 全雙工：29.8kbps |
| 半雙工：-124dBm | 半雙工：14.9kbps | |
| 調制方式 | DPFSK | 調制技術 |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約50Ω |
| 電氣參數 | 性能 | 備注 | ||
| 最小值 | 典型值 | 最大值 | ||
| 工作電壓（V） | 2.7 | 3.7 | 5.5 | ≥3.3V /3.7V可保證輸出功率，超過3.6V/5.5V存在燒毀風險 |
| 發射功率（dBm） | 26 | 30 | 32 | 軟件可調，誤差±1dBm |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 工作濕度（%） | 10 | - | 90 | - |
| 發射電流（mA） | 365 | 680 | 910 | 瞬時功耗 |
| 接收電流（mA） | 28 | 31 | 32 | |
| 項目 | 規格 |
| 編碼算法 | OPUS |
| 語音編碼率 | 10kbps |
| 音頻采樣率 | 8kHz，16位 |
| 音頻輸入 | 0~708mV |
| 音頻輸出 | 14mW/差分輸出32Ω負載 |

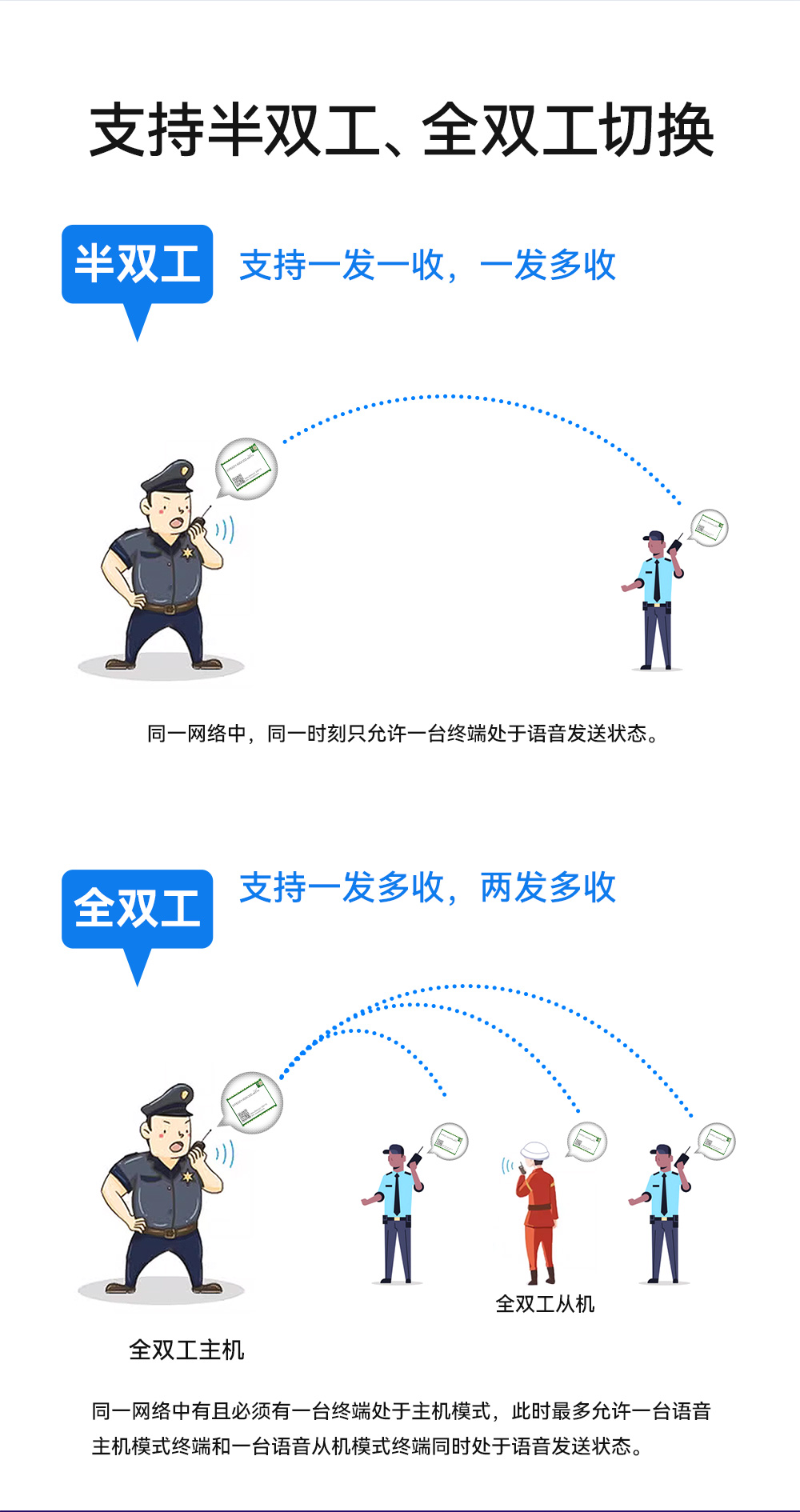

| 對講模式 | 半雙工/全雙工 |
| 硬件參數 | 參數值 | 備注 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔(間距2.00mm) | - |
| 通信接口 | UART串口 | 支持AT指令 |
| 串口配置 | 921600bps 8N1 | - |
| 外形尺寸 | 26.5 * 33 mm | - |
| 產品凈重 | / | - |

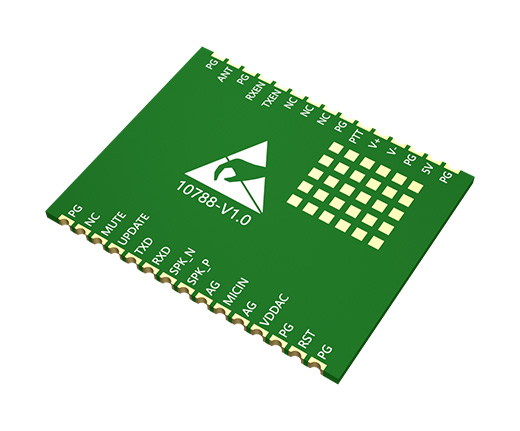

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | PG | GND | 模塊地線 |
| 2 | ANT | RFIO | 射頻天線接口 |
| 3 | PG | GND | 模塊地線 |
| 4 | RXEN | 輸出 | 接收指示信號，高有效 |
| 5 | TXEN | 輸出 | 發送指示信號，高有效 |
| 6 | NC | - | - |
| 7 | NC | - | - |
| 8 | NC | - | - |
| 9 | PG | GND | 模塊地線 |
| 10 | PTT | 輸入 | PTT語音對講按鍵（低電平觸發） |
| 11 | V+ | 輸入 | 音量+按鍵（低電平觸發） |
| 12 | V- | 輸入 | 音量-按鍵（低電平觸發） |
| 13 | PG | GND | 模塊地線 |
| 14 | 5V | VCC | 模塊電源接口 |
| 15 | PG | GND | 模塊地線 |
| 16 | PG | GND | 模塊地線 |
| 17 | RESET | 輸入 | 復位信號接口 |
| 18 | PG | GND | 模塊地線 |
| 19 | VDDAC | 輸出 | MIC電源Pin，專用電源輸出 |
| 20 | AG | AGND | 模擬信號地，外部MIC輸入接此地 |
| 21 | MICIN | 輸入 | 麥克風輸入接口 |
| 22 | AG | AGND | 模擬信號地 |
| 23 | SPK_P | 輸出 | 揚聲器差分信號P端 |
| 24 | SPK_N | 輸出 | 揚聲器差分信號N端 |
| 25 | RXD | RXD | 配置串口RXD |
| 26 | TXD | TXD | 配置串口TXD |
| 27 | UPDATE | 輸入 | 固件下載Pin |
| 28 | MUTE | 輸入 | 靜音按鍵（低電平觸發） |
| 29 | NC | - | - |
| 30 | PG | GND | 模塊地線 |
