接口：USB
芯片：-
尺寸：50.0*100.0mm

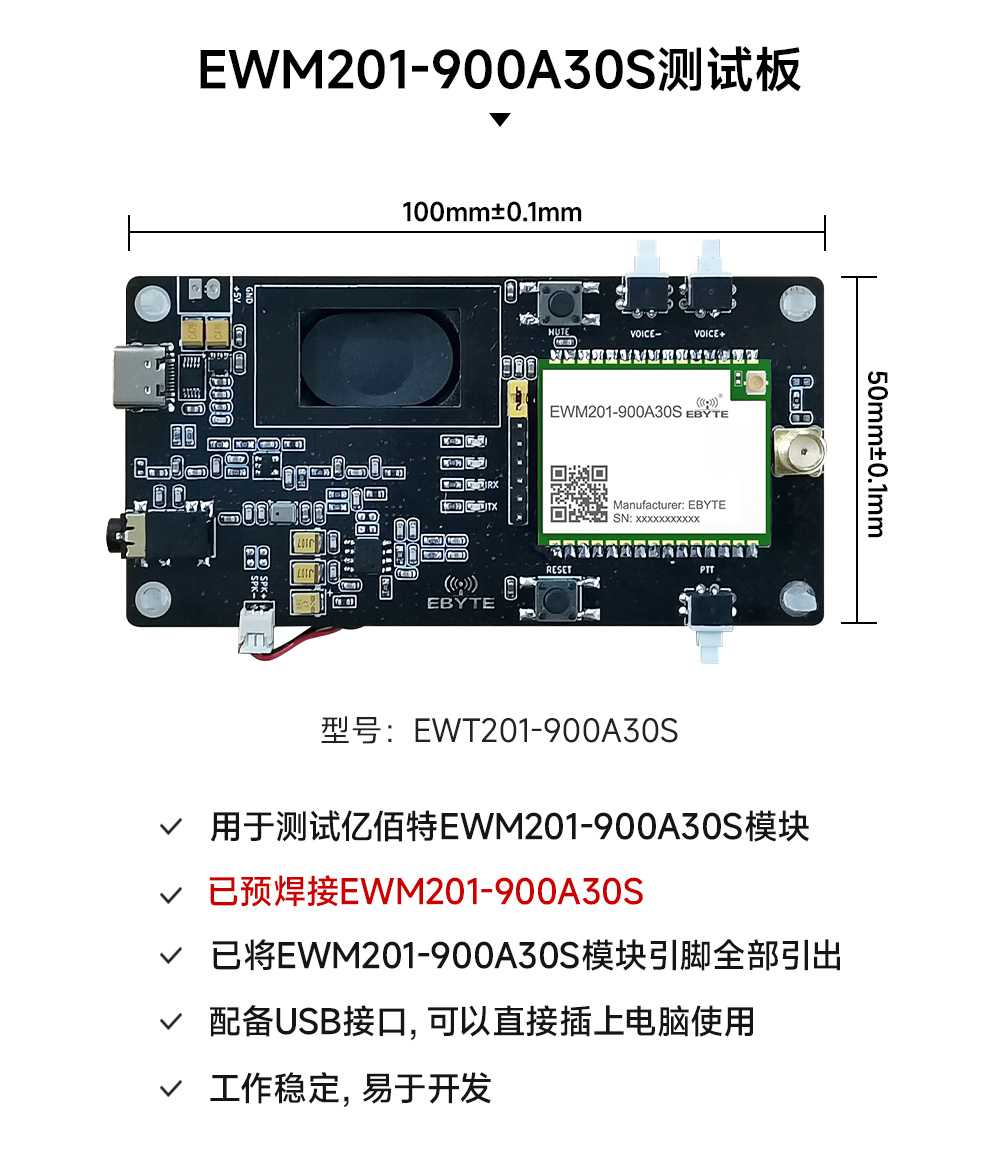

產品簡介：EWT201-900A30S開發板是一款基于EWM201系列無線語音對講模組開發的測試套件。測試套件支持Type-C供電、AT指令配置、3.5mm耳機接口。用戶只需連接天線，接通電源即可完成快速測試。
| 序號 | 名稱 | 功能說明 |
| 1 | Type-C | Type-C 接口，兼顧供電和串口通信 |
| 2 | 3.5mm耳機座 | 支持MIC輸入和音頻輸出，需使用單耳帶麥克風的耳機，普通的3.5mm耳機可能導致耳機麥克風無法使用。 |
| 3 | 喇叭插座 | 已配套連接喇叭 |
| 4 | 板載麥克風 | - |
| 5 | RX指示燈 | 常亮?xí)r處于收聽狀態 |
| 6 | TX指示燈 | 常亮?xí)r處于發送狀態 |
| 7 | 復位按鍵 | 模塊重啟復位 |
| 8 | PTT對講按鈕 | 按壓一次切換一次收發狀態 |
| 9 | 天線SMA座子 | 連接天線 |
| 10 | 語音對講模塊 | 已預焊接EWM201-470A20S/EWM201-470A30S/EWM201-900A20S/EWM201-900A30S |
| 11 | 音量增加鍵 | 按壓1次音量加1，共16檔 |
| 12 | 音量減小鍵 | 按壓1次音量減1，共16檔 |
| 13 | 靜音按鍵 | 暫未支持 |
| 14 | 功耗測試接口 | 電流測試接口 |
| 15 | 喇叭 | - |
| 16 | 電池座 | 5V DC電源，推薦使用電池供電，通訊效果更佳 |
| 產品說明書 |
【用戶手冊】EWT201-xxxAxxS_UserManual_CN  |
| 開發測試 |
| 【原理圖】EWT201-xxxAxxS原理圖 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://jichuangfanxin.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EWT201-900A20S | USB | - | - | - | - | - | - | 50*100 | EWM201-900A20S無線音頻對講模塊開發板 | ||
| EWT201-900A30S | USB | - | - | - | - | - | - | 50*100 | EWM201-900A30S無線音頻對講模塊開發板 | ||
| EWM201-900A30S | UART | - | 863-928M | 30 | 5 | - | 貼片 | 33*26.5 | 遠距離音頻傳輸、數字對講機、無線語音對講模組 | ||
| EWM201-900A20S | UART | - | 863-928M | 20 | 3.5 | - | 貼片 | 16*26 | 遠距離音頻傳輸、數字對講機、無線語音對講模組 | ||
| EWM201-470A30S | UART | - | 470-510M | 30 | 5 | - | 貼片 | 33*26.5 | 遠距離語音傳輸、數字對講機、無線音頻對講模塊 | ||
| EWM201-470A20S | UART | - | 470-510M | 20 | 3.5 | - | 貼片 | 16*26 | 遠距離語音傳輸、數字對講機、無線音頻對講模塊 |
