工作電壓：2.6~12V
通信距離：12m
發射功率：6dBm

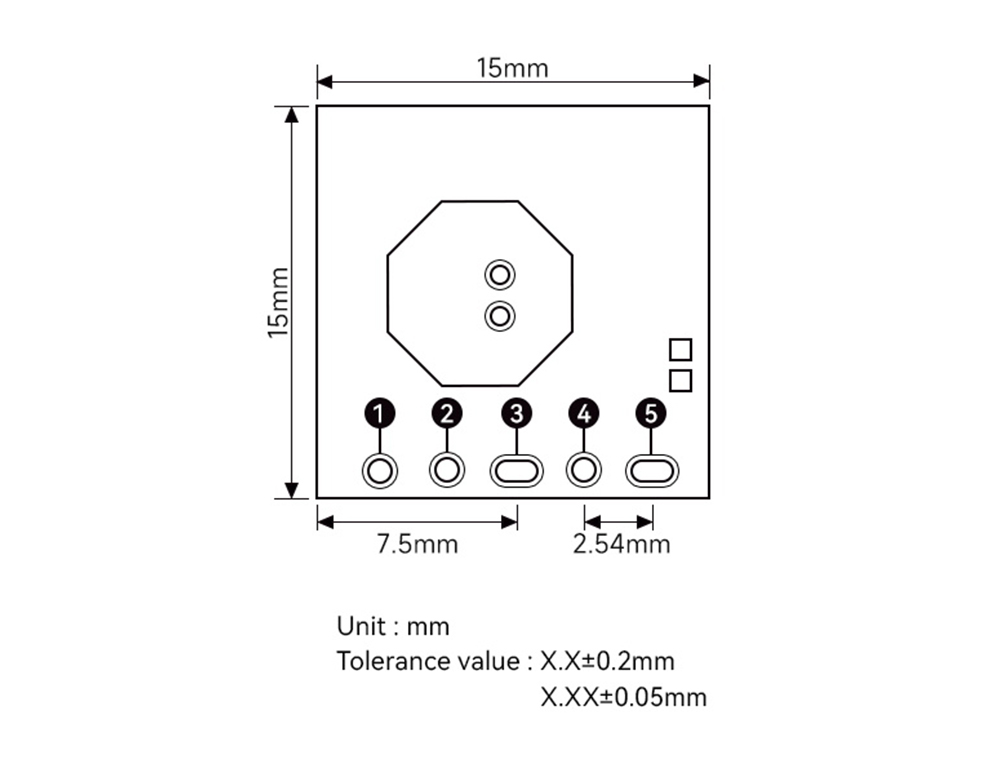

產品尺寸：15*15mm

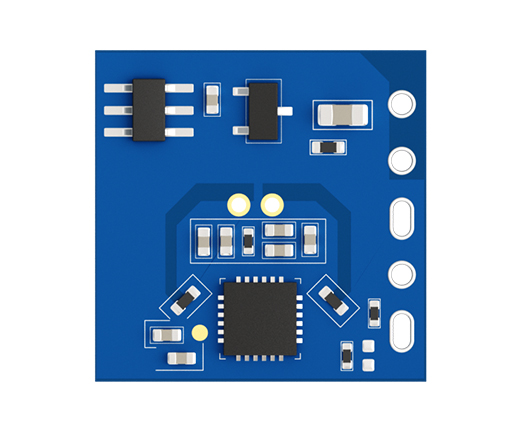

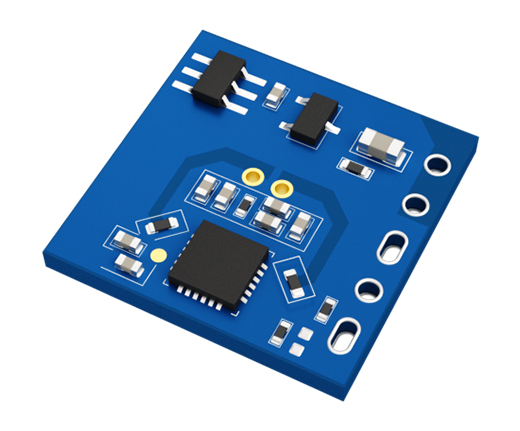

產品簡介：E54-10LD06系列是成都億佰特電子科技有限公司基于 X 波段雷達芯片而設計的運動感知雷達模組，中心頻率為10.525GHz。該模組設計采用定頻、定向發射和接收天線(收發一體)，集成中頻解調、信號放大和數字處理等功能，具備延時設置、感知范圍可調和光強度檢測等能力。產品還具備遠距離、抗干擾、體積小、雜波和高次諧波抑制效果好、高穩定性和一致性等優點。模組脈沖供電占空比可調，不同占空比模組不同功耗。
| 規格參數 | 單位 | 參數值 | 備注 |
| 工作電壓 | V | 2.6～12 | 直流供電 |
| 工作電流 | uA | 60 | VCC=3.3V 1kHz 0.1% 占空比 |
| 微波頻率 | GHz | 10.525 | VCC=5～12V |
| 輸出電壓 | V | 3.3 | - |
| 上電穩定時間 | S | 4 | - |
| 接觸放電 | KV | 2 | ESD防護特性 |
| 空氣放電 | KV | 2 | |
| 工作溫度 | ℃ | -40～+85 | - |
| 存儲溫度 | ℃ | -40～+85 | 工業級設計 |
| 工作濕度 | %RH | 10～95 | - |
| 存儲濕度 | %RH | 10～95 | - |
| 規格參數 | 單位 | 參數值 | 備注 |

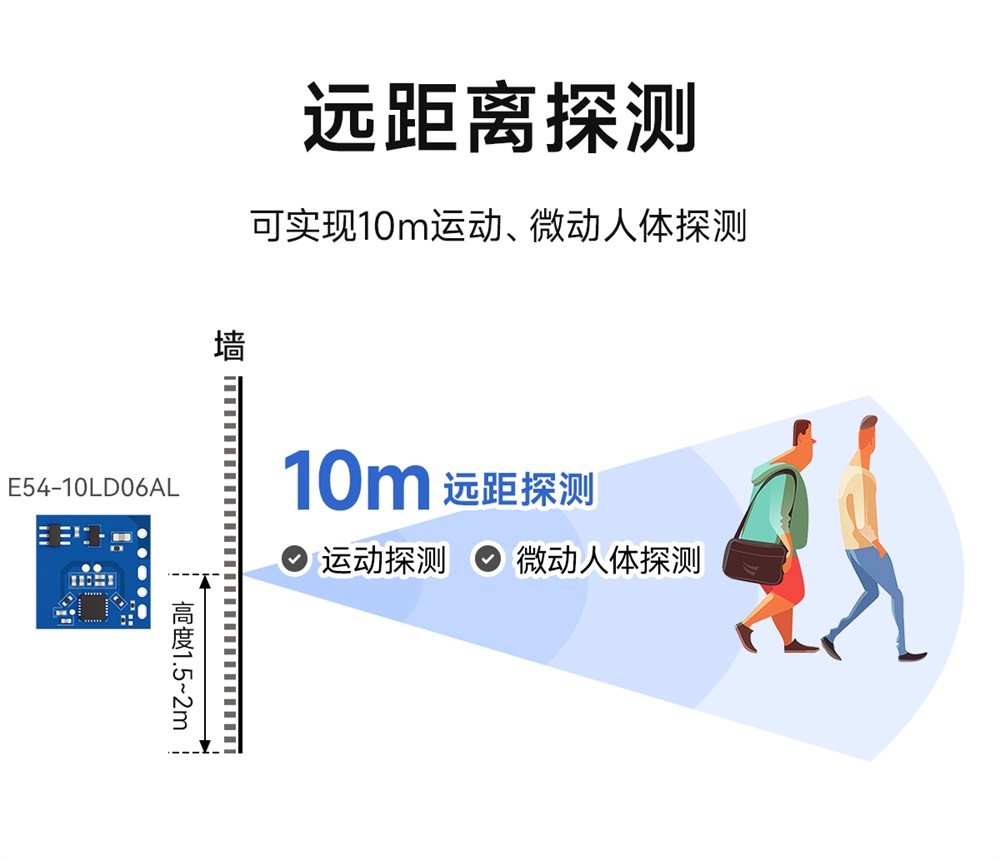

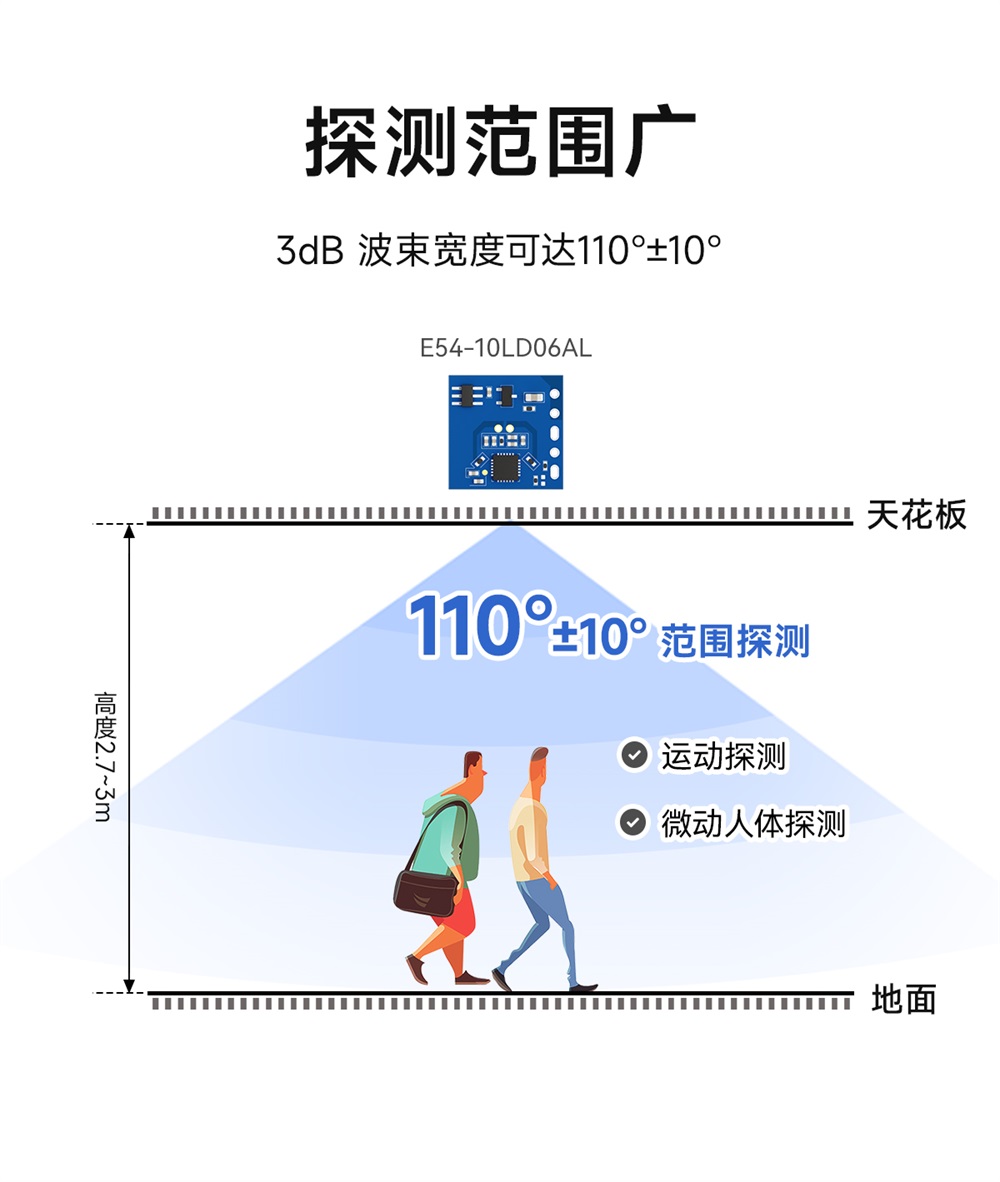

| 感應距離 | m | 3～4（半徑） | 掛高3m |
| 10～12 | 壁掛 | ||
| 延時時間 | S | 5 | - |
| 封鎖時間 | S | 2 | - |
| 光敏檢測 | - | 具備 | - |
| J1 | 名稱 | 功能 | 說明 |
| 1 | RX | UART_RX | TTL串口輸入，連接到外部TXD輸出引腳； |
| 2 | TX | UART_TX | TTL串口輸出，連接到外部RXD輸入引腳； |
| 3 | V | 電源輸入 | DC 2.6～12V |
| 4 | O | 狀態指示 | 高低電平輸出 |
| 5 | GND | 接地 | - |
| 產品說明書 |
【用戶手冊】E54_USermanual_CN  |
| 開發測試 |
| 【配置軟件】RF_Setting_E54 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：https://ebyte.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://jichuangfanxin.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 通信接口 | 工作頻段 Hz | 工作電壓 V | 探測范圍 m | 探測角度 ° | 探測精度 m | 天線形式 | 產品尺寸 mm | 探測目標 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E54-10LD06A | - | 10G | 2.6~12 | 3~4 10~12 | ±110 | - | PCB | 15*15 | 運動感知、微動人體探測與距離監測 | ||
| E54-05LD06A | - | 5.8G | 2.6~12 | 4~5 10~12 | ±110 | - | PCB | 18*18 | 運動感知、微動人體探測與距離監測 | ||
| E54-05LD06AL | - | 5.8G | 2.6~12 | 4~5 10~12 | ±110 | - | PCB | 18*18 | 運動感知、微動人體探測與距離監測 | ||
| E54-10LD06AL | - | 10G | 2.6~12 | 3~4 10~12 | ±110 | - | PCB | 15*15 | 運動感知、微動人體探測與距離監測 | ||
| E54-24LD12B | UART | 24G | 3.0~3.6 | 4.5 | ±45 | 0.15 | PCB | 15*18 | 室內環境下精準的生命存在感知與距離檢測 | ||
| E54-24LD12A | UART | 24G | 3.0~3.6 | 10 | ±60 | 0.15 | PCB | 20*20 | 運動、微動人體探測 |
