工作電壓：2.6~12V
通信距離：12m
發射功率：6dBm

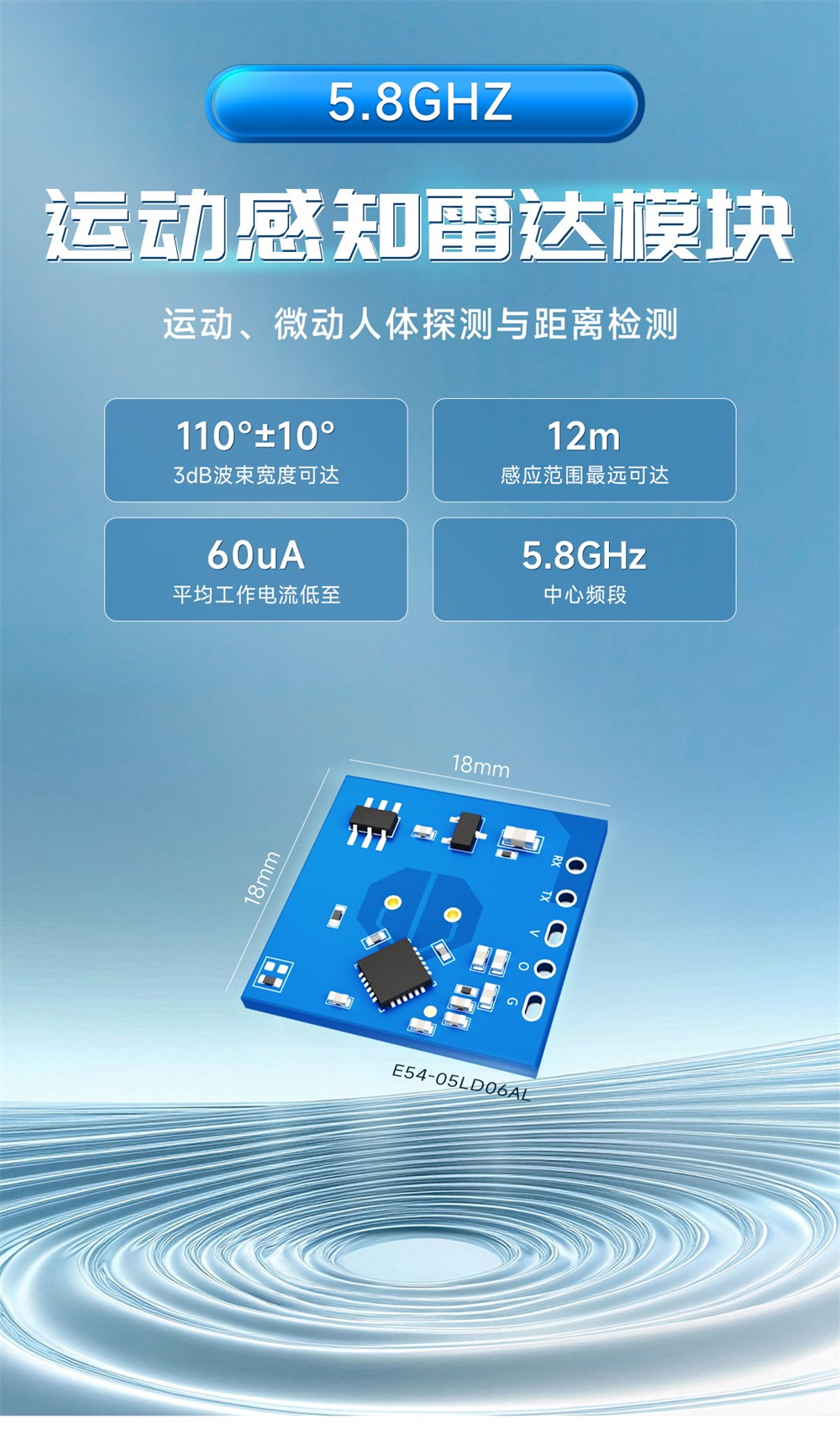

產品尺寸：18*18mm
產品簡介：E54-05LD06系列是億佰特基于C波段雷達芯片而設計的運動感知雷達模組，中心頻率為 5.8GHz。該模組設計采用定頻、定向發射和接收天線(收發一體)，集成中頻解調、信號放大和數字處理等功能，具備延時設置、感知范圍可調和光強度檢測等能力。該雷達模塊還具備遠距離、抗干擾、體積小、雜波和高次諧波抑制效果好、高穩定性和一致性等優點。模組脈沖供電占空比可調，不同占空比模組不同功耗。
| 規格參數 | 單位 | E54-05LD06AL 型號 | 備注 |
| 工作電壓 | V | 2.6～12 | 直流供電 |
| 工作電流 | uA | 60 | VCC=3.3V 1kHz 0.1% 占空比 |
| 微波頻率 | GHz | 5.8 | VCC=5～12V |
| 輸出電壓 | V | 3.3 | - |
| 上電穩定時間 | S | 4 | - |
| 接觸放電 | KV | 2 | ESD防護特性 |
| 空氣放電 | KV | 2 | |
| 工作溫度 | ℃ | -40～+85 | - |
| 存儲溫度 | ℃ | -40～+85 | 工業級設計 |
| 工作濕度 | %RH | 10～95 | - |
| 存儲濕度 | %RH | 10～95 | - |
| 規格參數 | 單位 | E54-05LD06AL 型號 | 備注 |
| 感應距離 | m | 3～5（直徑） | 掛高3m |
| 10～12 | 壁掛 | ||
| 延時時間 | S | 5 | - |
| 封鎖時間 | S | 2 | - |
| 光敏檢測 | - | 具備 | - |
注：
? 延時時間是觸發后保持該狀態的時間，默認值為 5s；
? 封鎖時間是指輸出狀態翻轉后再次觸發不響應的時間，默認值為2s；
? 開機初始化：模組開機O口輸出高電平持續1s后變低電平，再過3s開始正常檢測模式；
? 雷達門限默100；
| J1 | 名稱 | 功能 | 說明 |
| 1 | RX | UART_RX | TTL串口輸入，連接到外部TXD輸出引腳； |
| 2 | TX | UART_TX | TTL串口輸出，連接到外部RXD輸入引腳； |
| 3 | V | 電源輸入 | DC 2.6～12V |
| 4 | O | 狀態指示 | 高低電平輸出 |
| 5 | GND | 接地 | - |
