通信接口：SPI/IIC
發射功率：20dBm
通信距離：5km

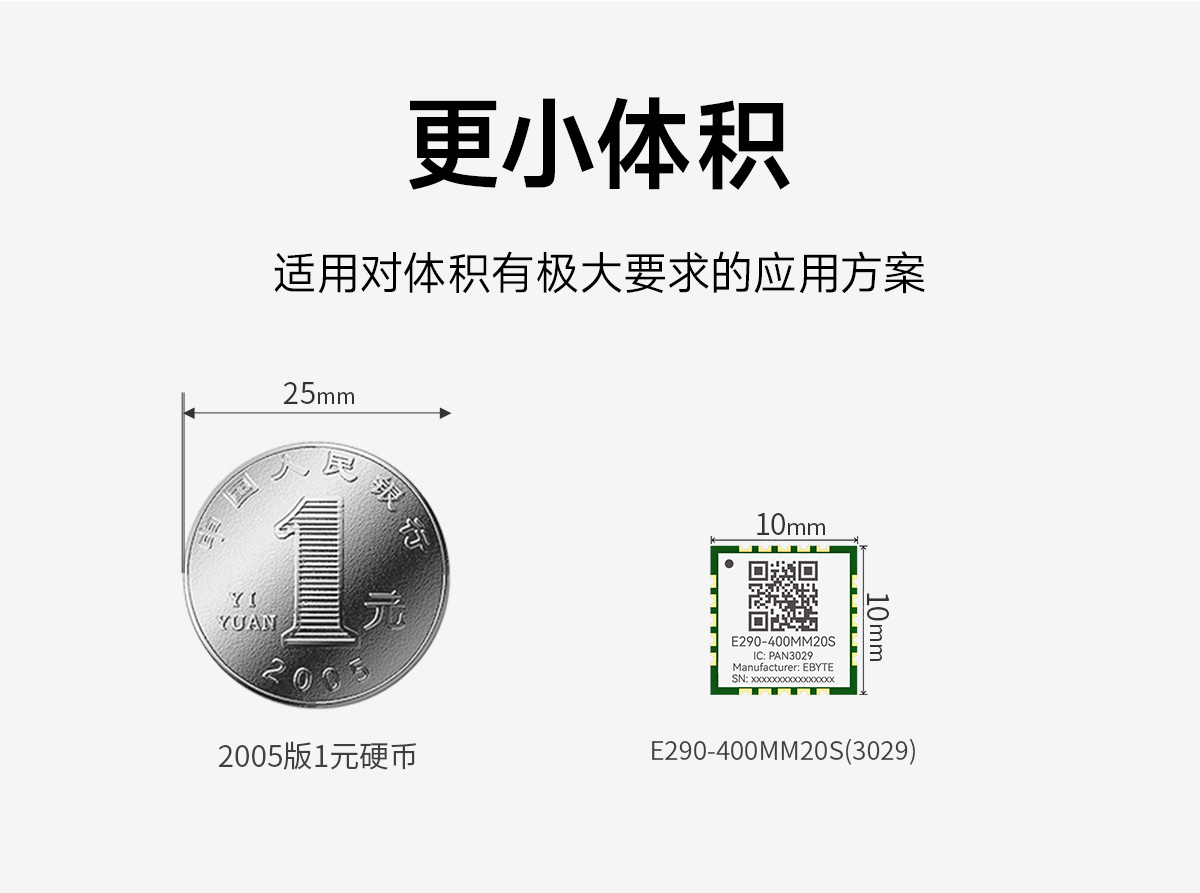

產品尺寸：10*10mm 產品重量：0.5±0.02g

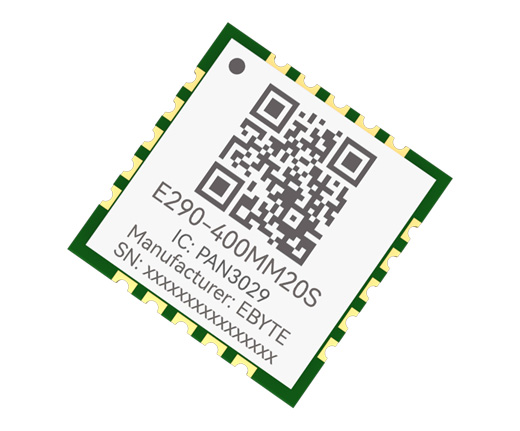

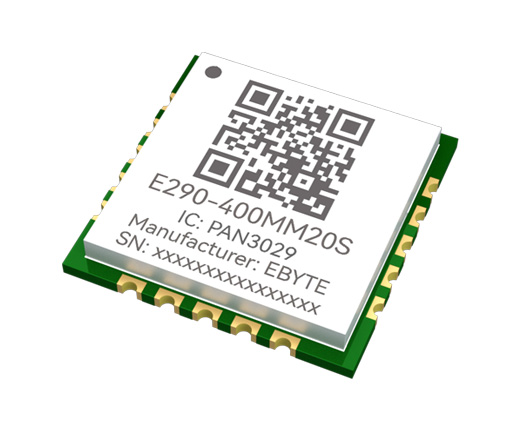

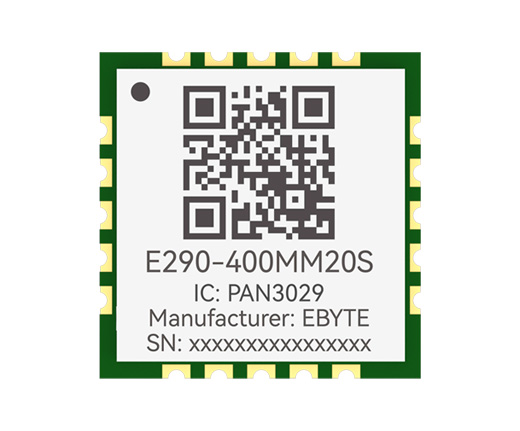

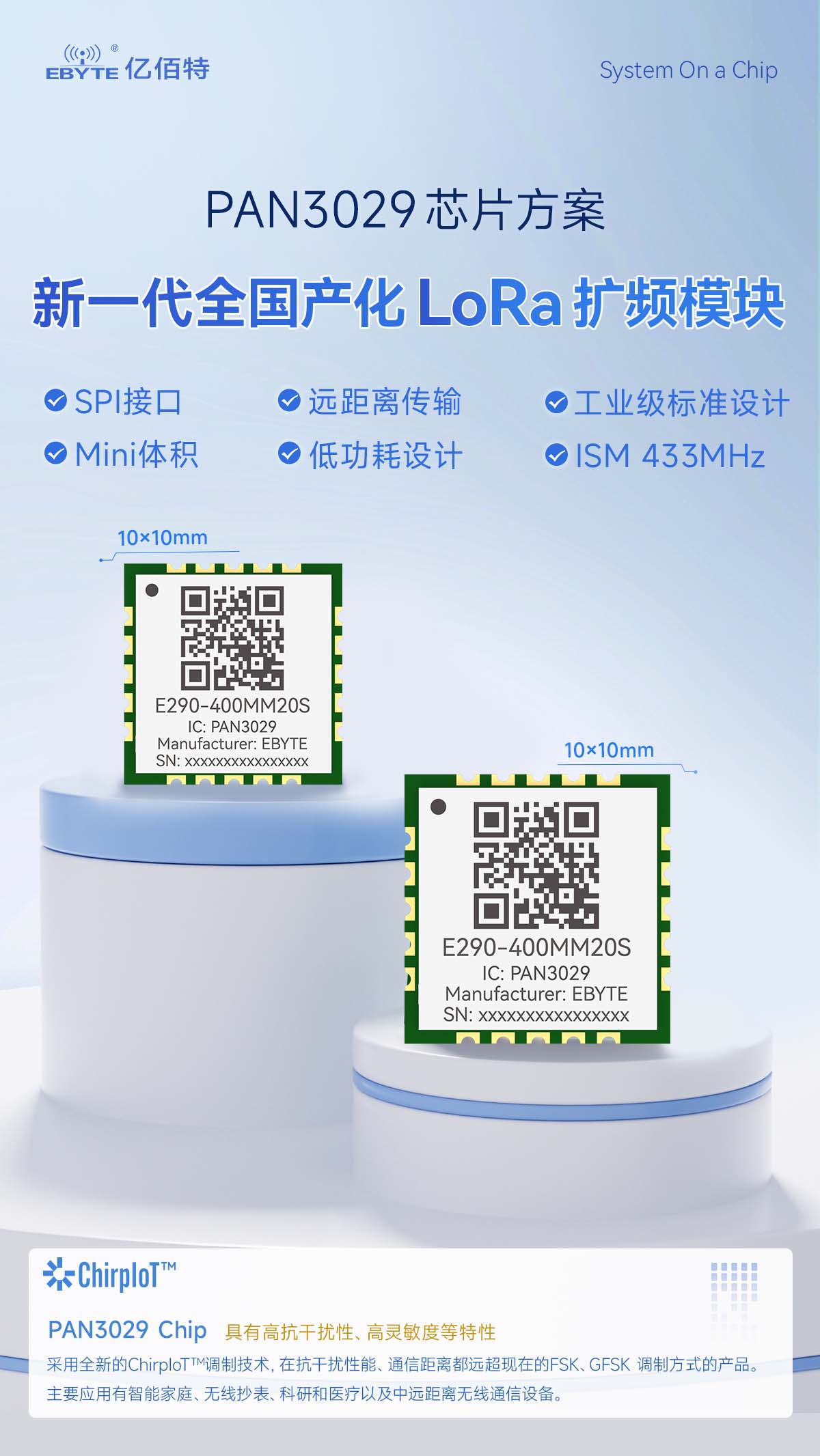

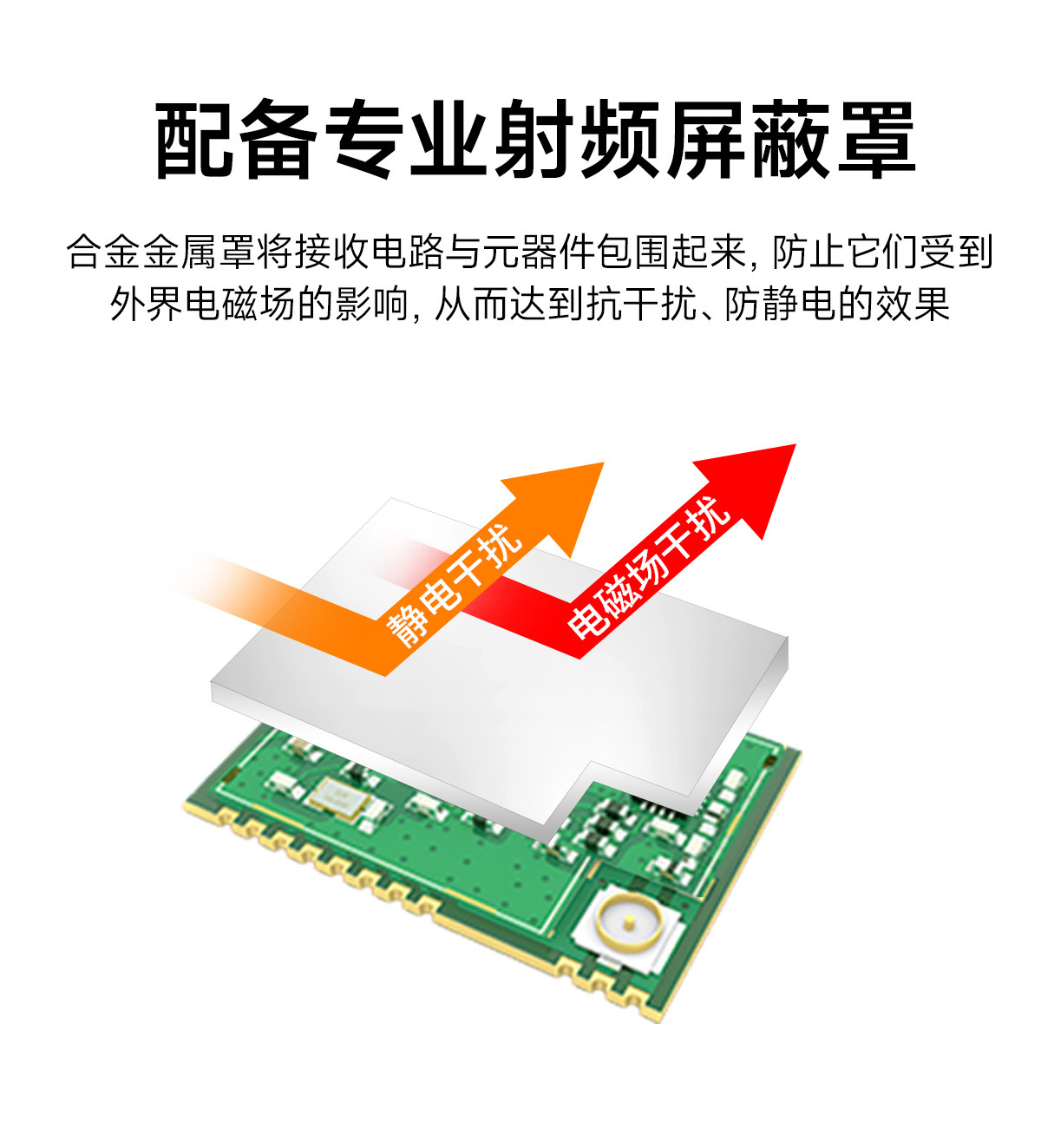

產品簡介：E290-400MM20S(3029)是基于磐啟微新一代國產PAN3029射頻芯片為核心的高性能并適用于433MHz、470MHz頻段的貼片式ChirpIoT?無線模塊。采用全新的ChirpIoT?調制技術，在抗干擾性能、通信距離都遠超現在的FSK、GFSK調制方式的產品。該全國產LoRa模塊主要針對智能家庭、無線抄表、科研和醫療以及中遠距離無線通信設備，使用工業級高精度32MHz晶振。
| 射頻參數 | 單位 | 型號 | 備注 |
| 發射功率 | dBm | 20 | 支持軟件多級可調 |

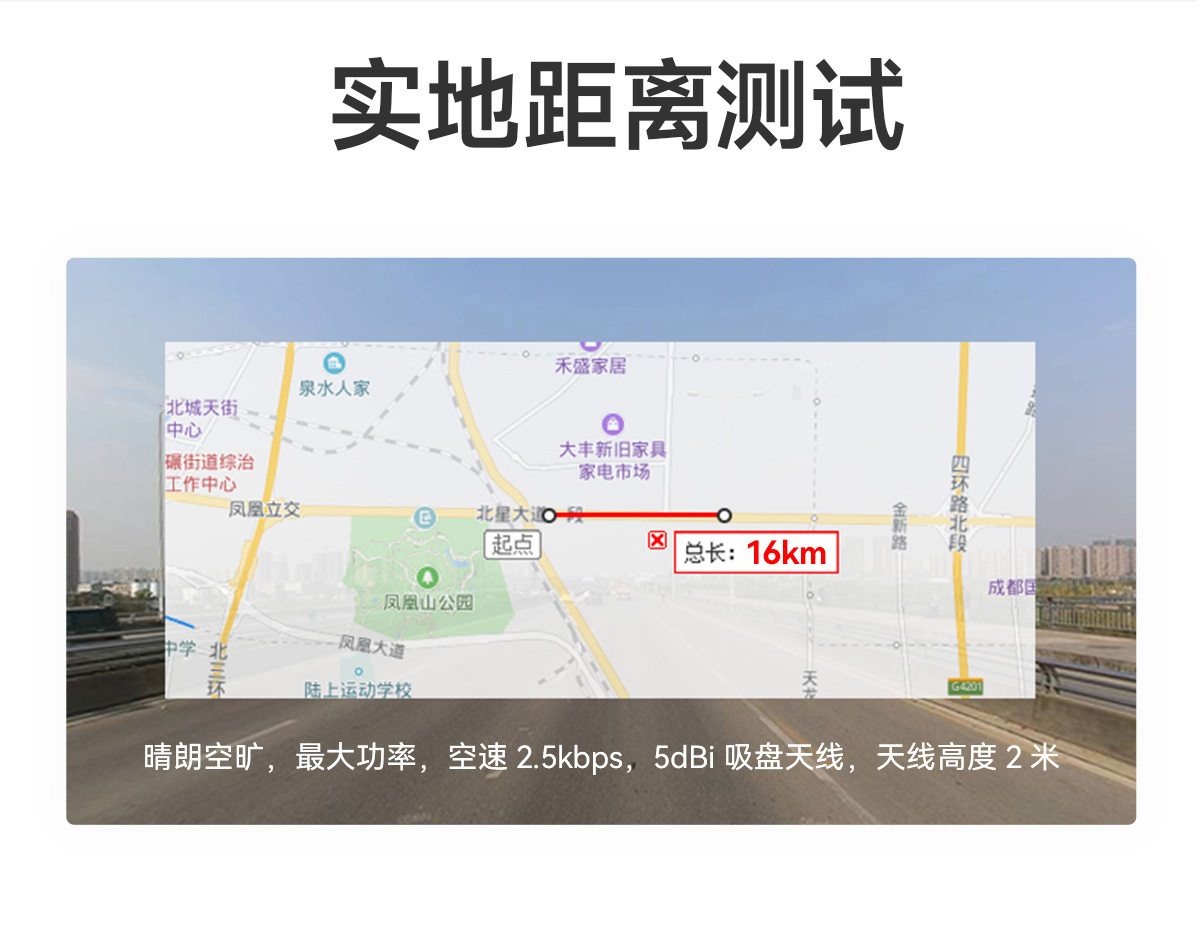

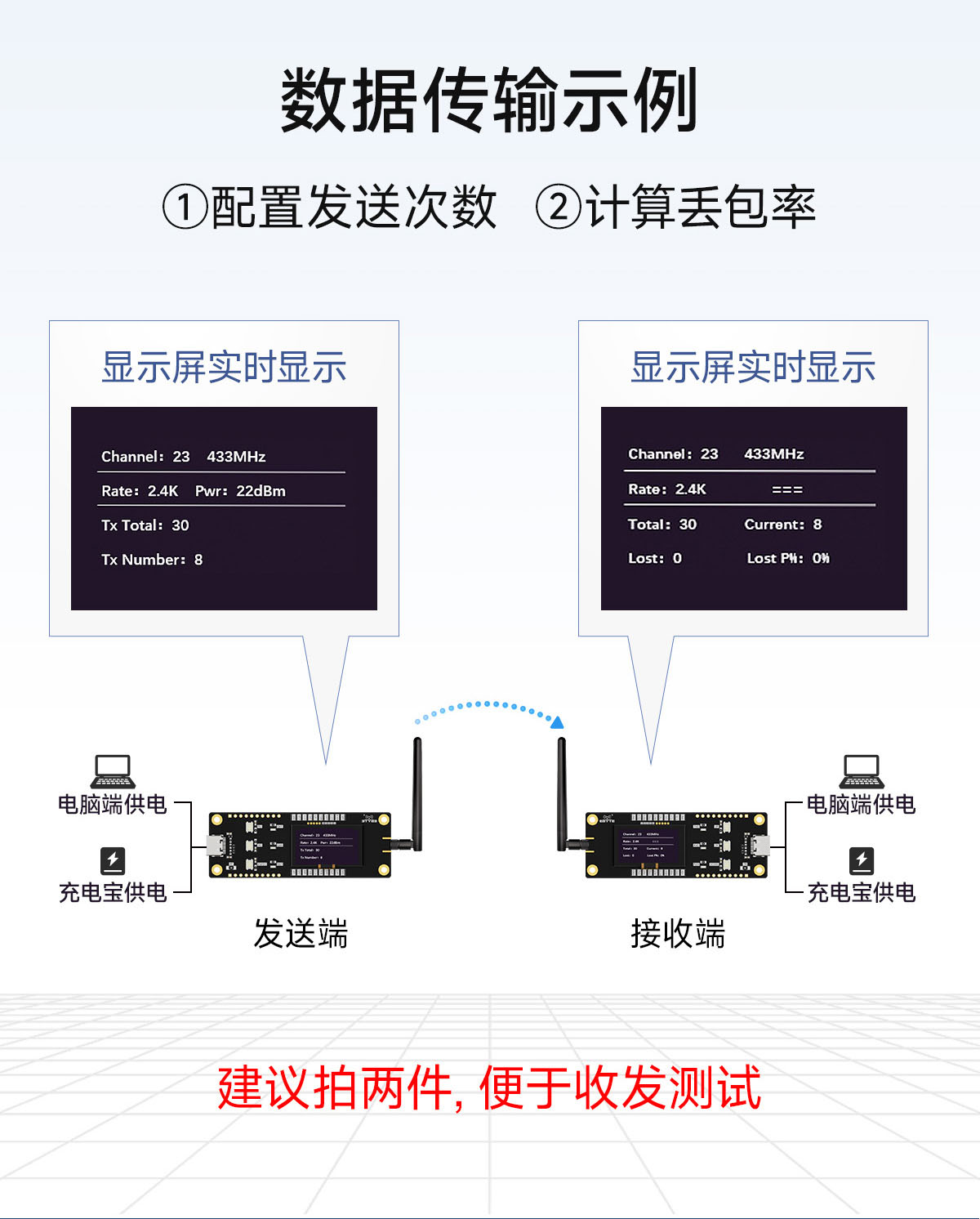

| 參考距離 | m | 5000 | 晴朗空曠，天線增益 5dBi，天線高度 2.5米，空中速率 2.4kbps |
| 工作頻段 | MHz | 410～510 | 出廠默認 433MHz，支持ISM 頻段 |
| 空中速率 | bps | 0.5K～59.9K | 用戶編程控制 |
| 電氣參數 | 單位 | 型號 | 備注 | |
| 工作電壓 | V | 1.8～3.6 | 工作電壓≥3V時，能滿足輸出功率需求，工作電壓超過3.6V時有燒毀風險。 | |
| 通信電平 | V | 3.3 | 使用5V TTL 有風險燒毀 | |
| 功耗 | 發射電流 | mA | 120 | 瞬時功耗 |
| 接收電流 | mA | 8.2 | ||
| 休眠電流 | μA | 0.2 | 軟件關斷 | |
| 溫度 | 工作溫度 | ℃ | -20～+85 | 工業級 |
| 儲存溫度 | -40～+125 | |||
| 硬件參數 | 型號 | 備注 |

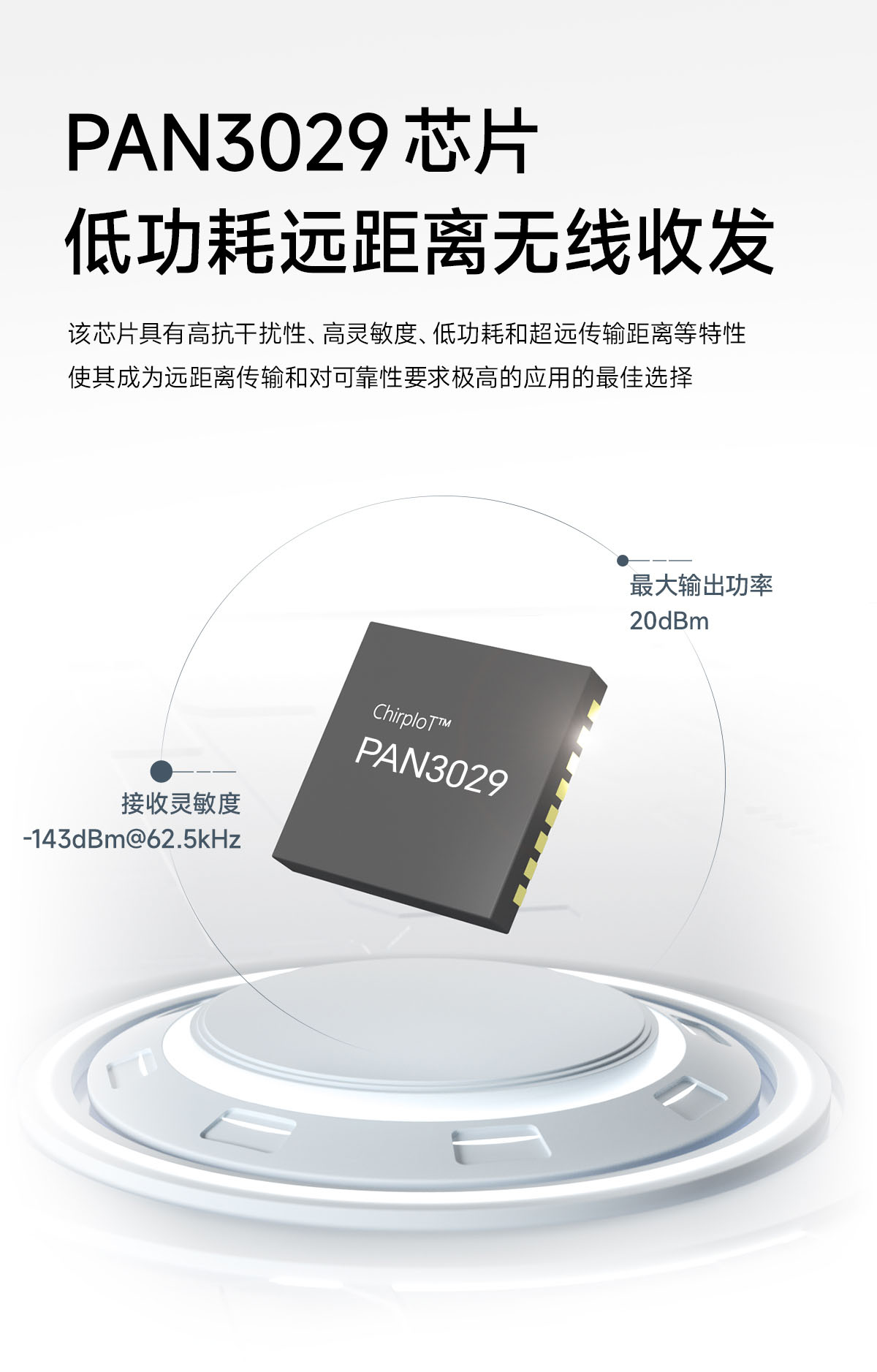

| 芯片 | PAN3029 | |
| FIFO | 256Byte | 單次發送最大長度 |
| 調制方式 | ChirpIoT? | 新一代ChirpIoT?調制技術 |
| 接口方式 | 郵票孔 | 間距1.27mm |
| 通信接口 | SPI/IIC | 參考SPI速率為3M |
| 產品凈重 | 0.5g | 公差士0.02g |
| 封裝方式 | 貼片 | |
| 天線接口 | 郵票孔 | 特性阻抗約50 歐姆 |
| 尺寸 | 10*10*mm |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | DCDC_IND | 內部DCDC輸出，連接外部串聯電感，參考推薦電路 | |
| 2 | DCDC_FB | 內部DCDC反饋輸入，DCDC模式與VDD123相連，參考推薦電路 | |
| 3 | VDD123 | 電源 | 模擬電源，DCDC模式連接VFB，非DCDC模式連接總電源 |
| 4 | VCC | 電源 | 模塊電源，電壓范圍1.8V~3.6V |
| 5 | GND | 模塊地 | |
| 6 | TXEN | 輸出 | 用于發送切換控制，與內部GPIO0相連，可以懸空 |
| 7 | RXEN | 輸出 | 用于接收切換控制，與內部GPIO10相連，可以懸空 |
| 8 | GND | 模塊地 | |
| 9 | GND | 模塊地 | |
| 10 | ANT | 輸出/輸入 | 射頻天線，理論輸出阻抗50Ω |
| 11 | GND | 模塊地 | |
| 12 | GND | 模塊地 | |
| 13 | CAD | 輸出 | CAD中斷引腳，與內部GPIO11相連 |
| 14 | DIO3 | 與內部GPIO3相連 | |
| 15 | IRQ | 輸出 | 射頻中斷引腳，與內部GPIO1相連 |
| 16 | MOSI | 輸入 | SPI數據輸入信號，IIC數據引腳 |
| 17 | MISO | 輸出 | SPI數據輸出信號 |
| 18 | SCK | 輸入 | SPI時鐘輸入引腳，IIC時鐘輸入引腳 |
| 19 | NSS | 輸入 | SPI片選信號，IIC模式下恒為高 |
| 20 | NRST | 輸入 | 復位引腳 |
