工作頻率：315MHz
發射功率：12dBm
通信距離：0.21km
產品尺寸：12*7.5*2mm
產品重量：1.85g

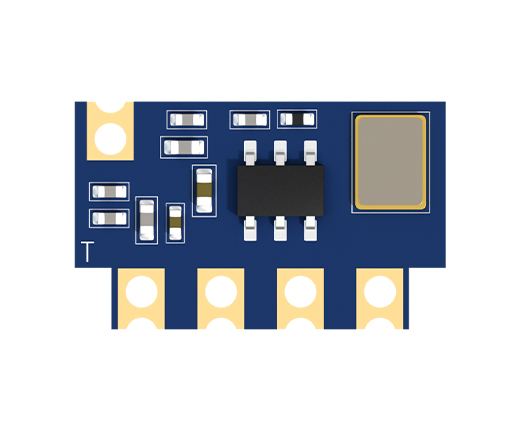

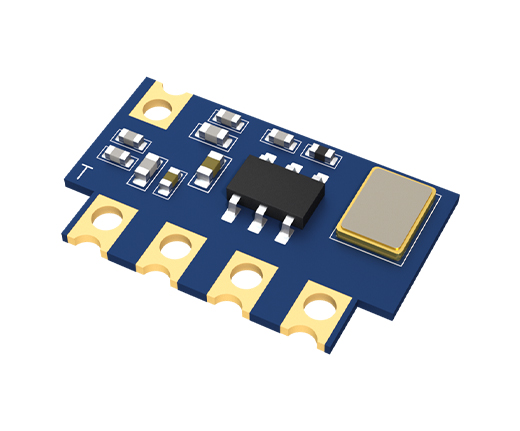

功能特點：E160-R3MS1是億佰特研發的一款極低成本OOK/ASK調制315MHz無線接收模塊。采用高性能RF芯片，內建鏡像抑制，抗干擾性能好，保證微小信號識別精度；具有小體積、低功耗、高靈敏度、寬電壓、高防護等特點?？赏ㄟ^(guò)FCC、CE認證，適合紐扣電池供電。適用于小家電遙控、玩具遙控、門禁系統遙控、胎壓檢測系統以及無線數據傳輸?shù)葢?yīng)用場景。
| 射頻參數 | 參數值 | 備注 |
| 工作頻率（MHz） | 315 | E160-R3MS1 |
| 433.92 | E160-R4MS1 | |
| 調制方式 | ASK/OOK | 振幅鍵控/開關鍵控 |
| 阻塞功率（dBm） | 10 | - |
| 接收靈敏度（dBm） | -109 | @315MHz/433.92MHz |
| 接收帶寬（dBc） | ±200 | - |
| 最大傳輸速率（Kbps） | 4 | - |
| 頻偏（MHz） | ±0.05 | - |
| 天線阻抗（Ω） | 50 | - |
| 參考通信距離 | 210 | 與E160-TxMS1配合使用時，且晴朗空曠環境、天線增益1.5dBi、高度2m |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 2 | 3.3 | 5.5 | ≥3.3V 可保證輸出功率，超過5.5V有風險燒毀風險 |
| 通信電平（V） | 2 | 3.3 | 5.5 | 如果有大于1.5V以上的電壓差，請用戶合理使用轉換電路 |
| 發射電流（mA） | - | - | - | 接收模塊無發射電流 |
| 接收電流（mA） | 2.9 | 3 | 3.1 | @3.3V，433.92MHz |
| 休眠電流（μA） | - | 0.01 | - | @Vshut=VCC |
| ESD防護（KV） | -8 | 8 | HBM | |
| 工作溫度（℃） | -40 | - | 125 | 工業級設計 |
| 工作濕度（%rh） | 10 | - | 90 | - |
| 儲存溫度（℃） | -65 | - | 150 | - |
| 硬件參數 | 參數值 | 備 注 |
| 晶振頻率（MHz） | 9.84374 | E160-R3FS1(315MHz) |
| 13.56 | E160-R4FS1(443.92MHz) | |

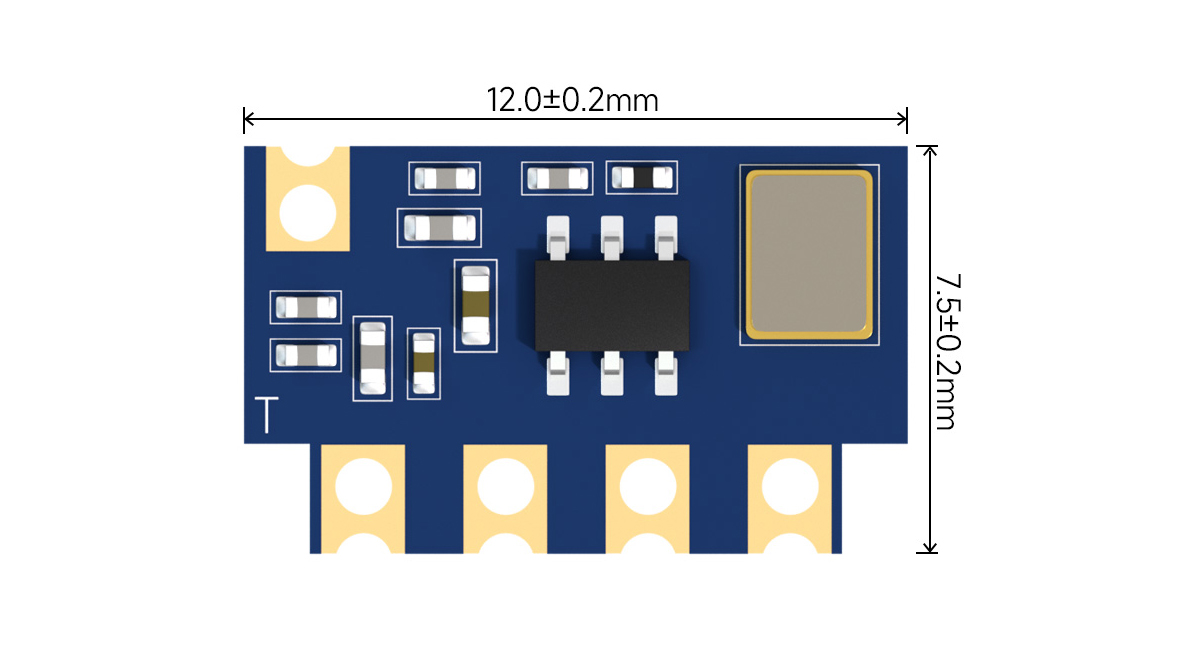

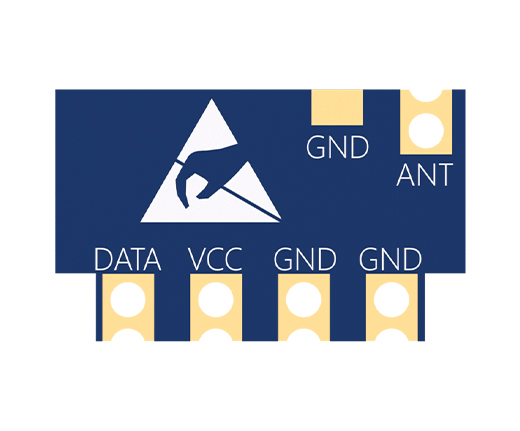

| 模塊尺寸 | 12.0*7.5*2.0 | 長*寬*高 |
| 天線形式 | 郵票孔 | - |
| 通信接口 | GPIO | 通信電平2.0~5.5V，建議使用3.3V以保證數據可靠性 |
| 封裝方式 | 貼片/郵票孔 | 引腳間距2.54mm，詳細尺寸信息請見第三章 |
| 重量 | 1.85 | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | VCC | 電源 | DC 2.0~5.5V |
| 2 | DATA | 輸出 | 數據輸出引腳 |
| 3 | SHUT | 輸入 | 關斷模式：高電平（電源），工作模式：低電平（地） |
| 4 | GND | 電源 | - |
| 5 | ANT | 輸出 | 天線引腳（發射模塊，僅發射，無接收） |
| 6 | GND | 電源 | - |
