通信接口：GPIO
發射功率：13dBm
通信距離：0.21km
產品尺寸：20.4*13.3*3mm 產品重量：3.65g

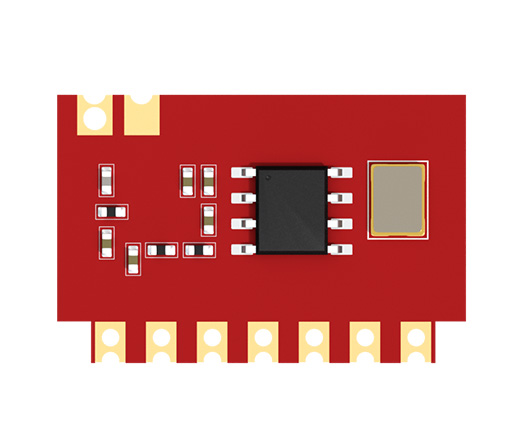

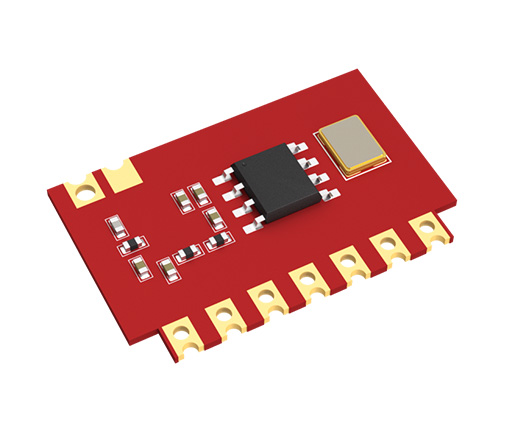

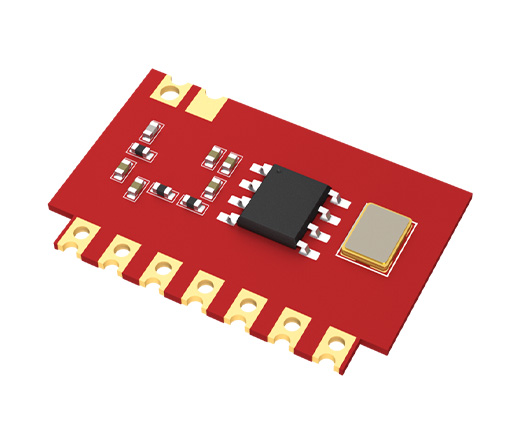

產品簡介：E160-T4F12S2是億佰特研發的一款低成本OOK/ASK調制433.92MHz可接入6按鍵輸入無線發射模塊。采用高性能芯片，內部集成PLL和功率放大器保證信號功率輸出；擁有3個輸入引腳，支持EV1527標準編碼，出廠自帶20bits地址碼（百萬組）；具有小體積、超低功耗、高性能、寬電壓、大功率等特點。可通過FCC、CE認證，適合紐扣電池供電。適用于簡單控制應用：小家電遙控、玩具遙控、門禁系統遙控、電動自行車等應用場景。
| 射頻參數 | 參數值 | 備注 |
| 工作頻率（MHz） | 315 | E160-T3F12S2 |
| 433.92 | E160-T4F12S2 | |
| 調制方式 | ASK/OOK | 振幅鍵控/開關鍵控 |
| 阻塞功率（dBm） | - | 發射模塊無此參數 |
| 最大發射功率（dBm） | 13±1.0 | 典型值 |
| 諧波抑制（dBc） | ＞45 | @433MHz，15dBm，二次諧波 |
| 傳輸速率 | 28 | 固定值 |
| 頻偏（MHz） | ±0.05 | - |
| 天線阻抗（Ω） | 50 | - |
| 參考通信距離 | 210 | 與E160-RxMD2配合使用時，且晴朗空曠環境、天線增益1.5dBi、高度2m |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 1.8 | 3.3 | 3.6 | ≥3.3V 可保證最大輸出功率，超過3.6V有風險燒毀風險 |
| 通信電平（V） | 1.8 | 3.3 | 3.6 | 以供電電壓為準,超過3.6V有風險燒毀風險 |
| 發射電流（mA） | - | 10 | - | 在供電電壓5.0V，頻率433.92MHz，輸出功率17dBm時，瞬時功耗 |
| 接收電流（mA） | - | - | - | 發射模塊無接收電流 |
| 休眠電流（μA） | - | 0.01 | - | 不在傳輸數據（發射狀態）時，即休眠 |
| ESD 防護（KV） | -4 | 4 | HBM，特別說明RF引腳為±6KV | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 工作濕度（%rh） | 10 | - | 90 | - |
| 儲存溫度（℃） | -65 | - | 150 | - |
| 硬件參數 | 參數值 | 備 注 |
| 晶振頻率（MHz） | 26.25 | E160-T3F12S2 |
| 26.2982 | E160-T4F12S2 | |

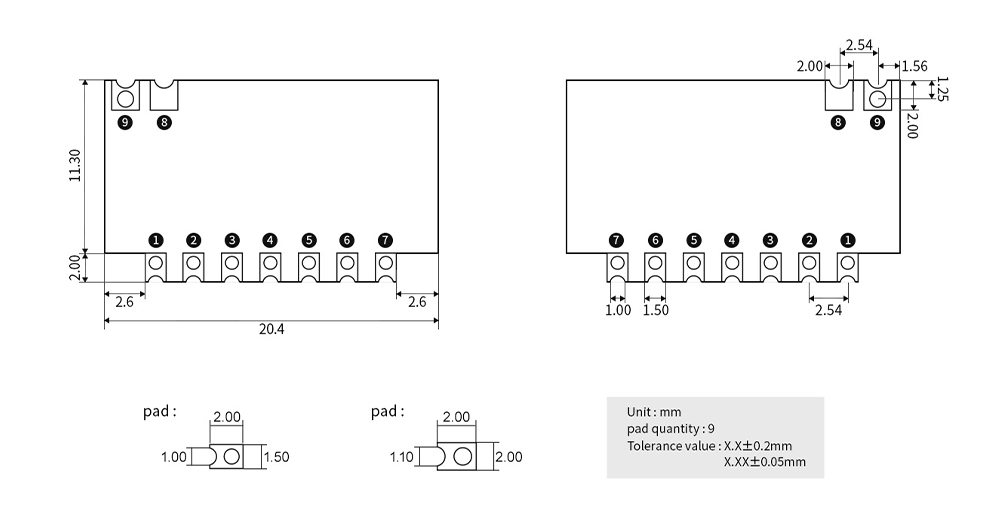

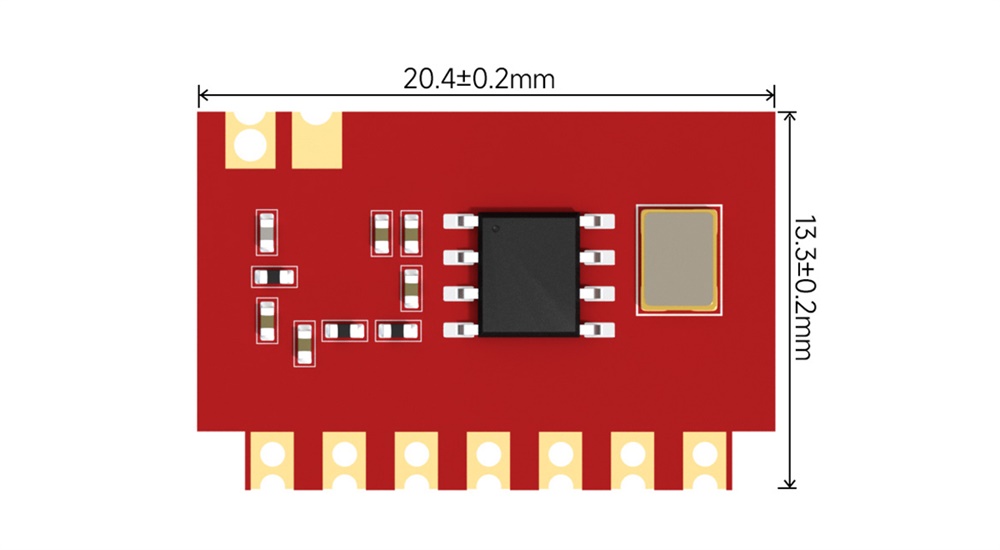

| 模塊尺寸 | 20.4*13.3*3.0 | 長*寬*高 |
| 天線形式 | 郵票孔 | - |
| 通信接口 | GPIO | 通信電平1.8~3.6V，建議使用3.3V以保證數據可靠性 |
| 封裝方式 | 貼片/郵票孔 | 引腳間距2.54mm，詳細尺寸信息請見第三章 |
| 重量 | 3.65 | - |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |

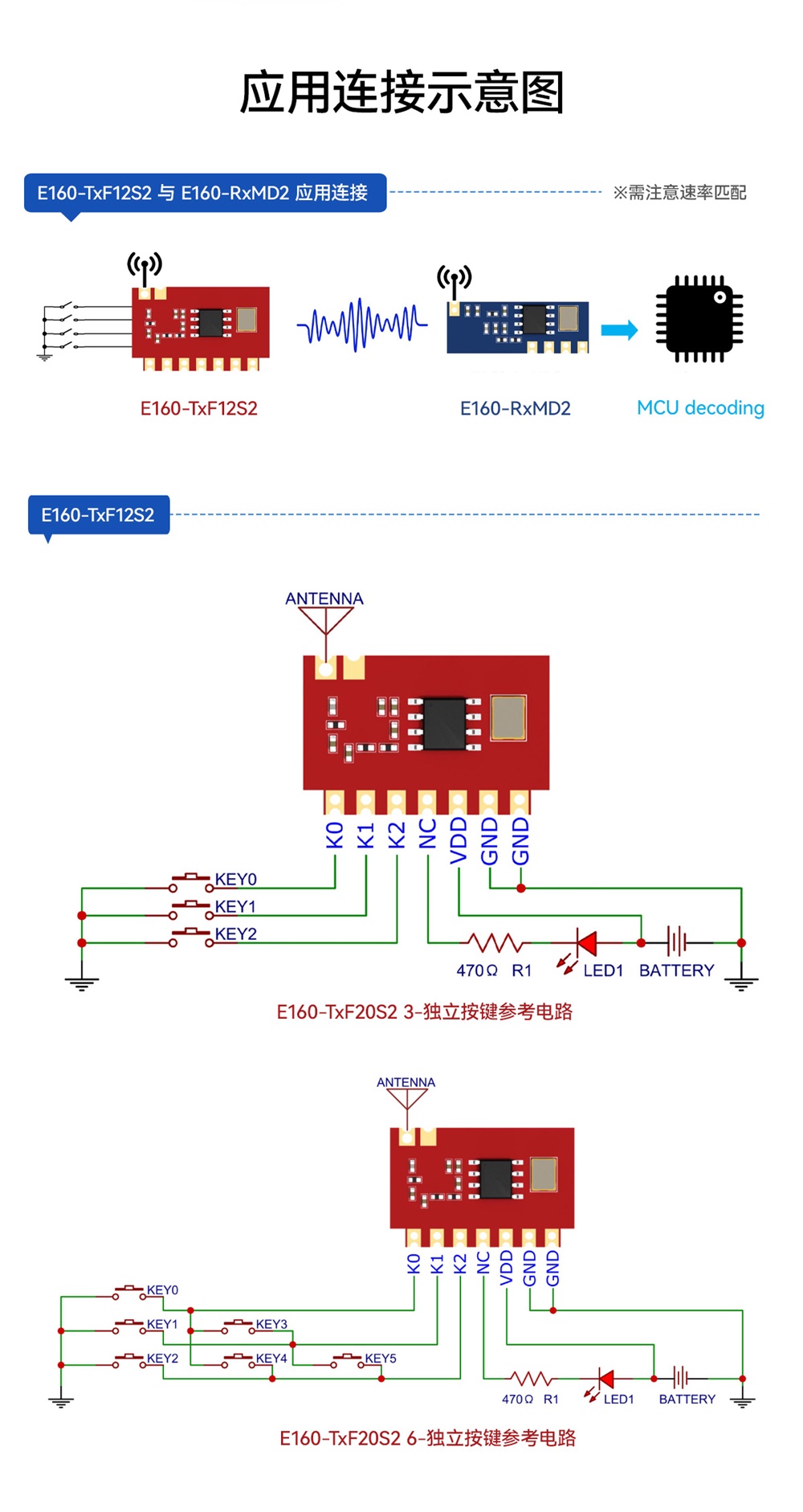

| 1 | K0 | 輸入 | 按鍵輸入引腳，低電平有效，至少持續100ms，鍵值為“0001” |
| 2 | K1 | 輸入 | 按鍵輸入引腳，低電平有效，至少持續100ms，鍵值為“0010” |
| 3 | K2 | 輸入 | 按鍵輸入引腳，低電平有效，至少持續100ms，鍵值為“0100” |
| 4 | NC | - | - |
| 5 | VDD | 電源 | DC 1.8~3.6V |
| 6 | GND | - | 電源地 |
| 7 | GND | - | 電源地 |
| 8 | GND | - | 電源地 |
| 9 | ANT | 輸出 | 天線引腳（發射模塊，僅發射，無接收） |
| 產品說明書 |
【用戶手冊】E160-TxF12S2_UserManual_CN  |
| 開發測試 |
| 【封裝文件】E160-TxF120S2 |
| 【天線放置】帶PCB天線無線模組的放置方式 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://jichuangfanxin.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

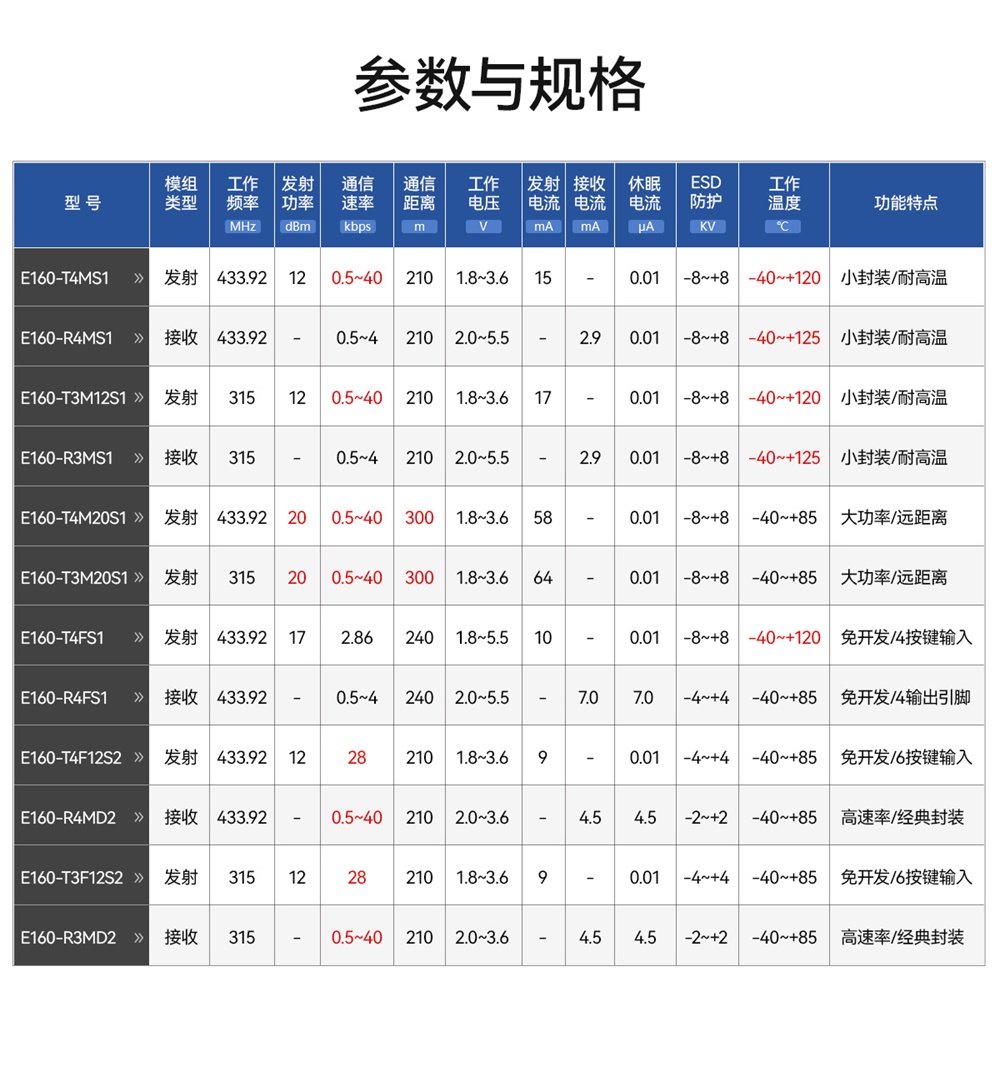

| 產品 型號 | 收發方向 | 工作頻率(Hz) | 發射功率(dBm) | 通信距離 | 封裝形式 | 天線形式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
