| 射頻參數 | 參數值 | 備注 |
| 工作頻率（MHz） | 315 | E160-R3MD2 |
| 433.92 | E160-R4MD2 | |
| 調制方式 | ASK/OOK | 振幅鍵控/開關鍵控 |
| 阻塞功率（dBm） | 10 | - |
| 接收靈敏度（dBm） | -109 | @315MHz/433.92MHz |
| 接收帶寬（dBc） | ±200 | - |
| 最大傳輸速率（Kbps） | 40 | - |
| 頻偏（MHz） | ±0.05 | - |
| 天線阻抗（Ω） | 50 | - |
| 參考通信距離 | 210 | 與E160-TxM20S2配合使用時，且晴朗空曠環境、天線增益1.5dBi、高度2m |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 備注 |
| 工作電壓（V） | 2 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率，超過3.6V有風險燒毀風險 |
| 通信電平（V） | 2 | 3.3 | 3.6 | 由供電電壓決定，超過3.6V有風險燒毀風險 |
| 發射電流（mA） | - | - | - | 接收模塊無發射電流 |
| 接收電流（mA） | - | 4.5 | - | @3.3V，433.92MHz |
| 休眠電流（mA） | - | 4.5 | - | 無休眠模式，用外部IO控制VDD開關，降低平均功耗 |
| ESD防護（KV） | -2 | 2 | HBM | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 |
| 工作濕度（%rh） | 10 | - | 90 | - |
| 儲存溫度（℃） | -65 | - | 150 | - |
| 硬件參數 | 參數值 | 備 注 |
| 晶振頻率（MHz） | 26.2774 | E160-R3MD2(315MHz) |
| 27.1412 | E160-R4MD2(443.92MHz) | |

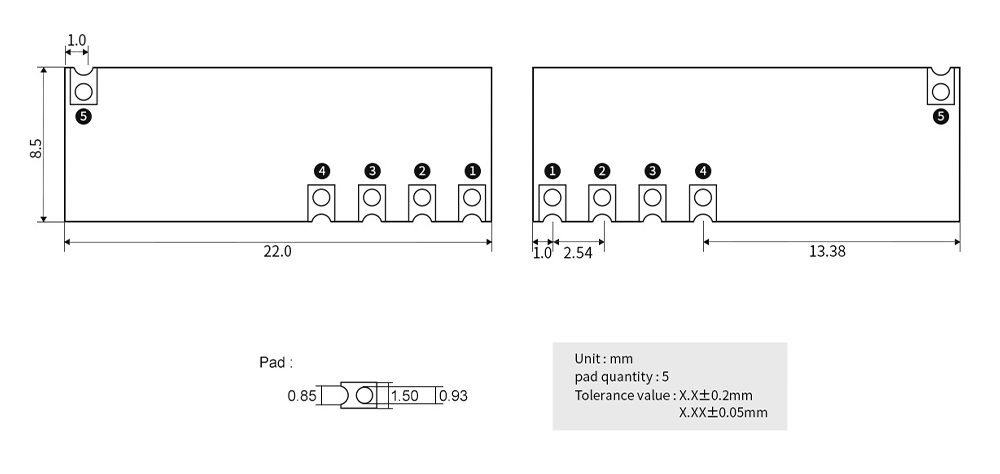

| 模塊尺寸 | 12.0*8.5*2.5 | 長*寬*高 |
| 天線形式 | 郵票孔 | - |
| 通信接口 | GPIO | 通信電平2.0~3.6V，建議使用3.3V以保證數據可靠性 |
| 封裝方式 | 插件/排針 | 引腳間距2.54mm，詳細尺寸信息請見第三章 |
| 重量 | 1.85 | - |

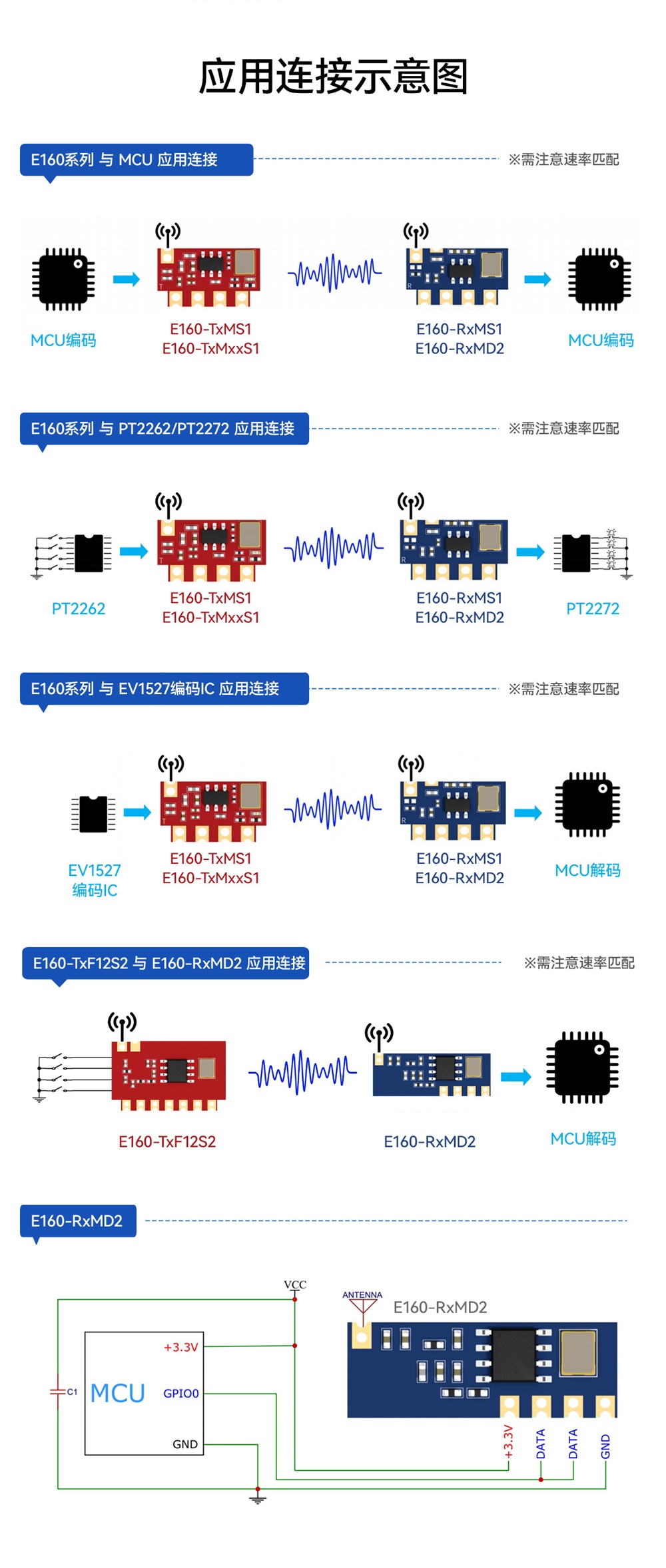

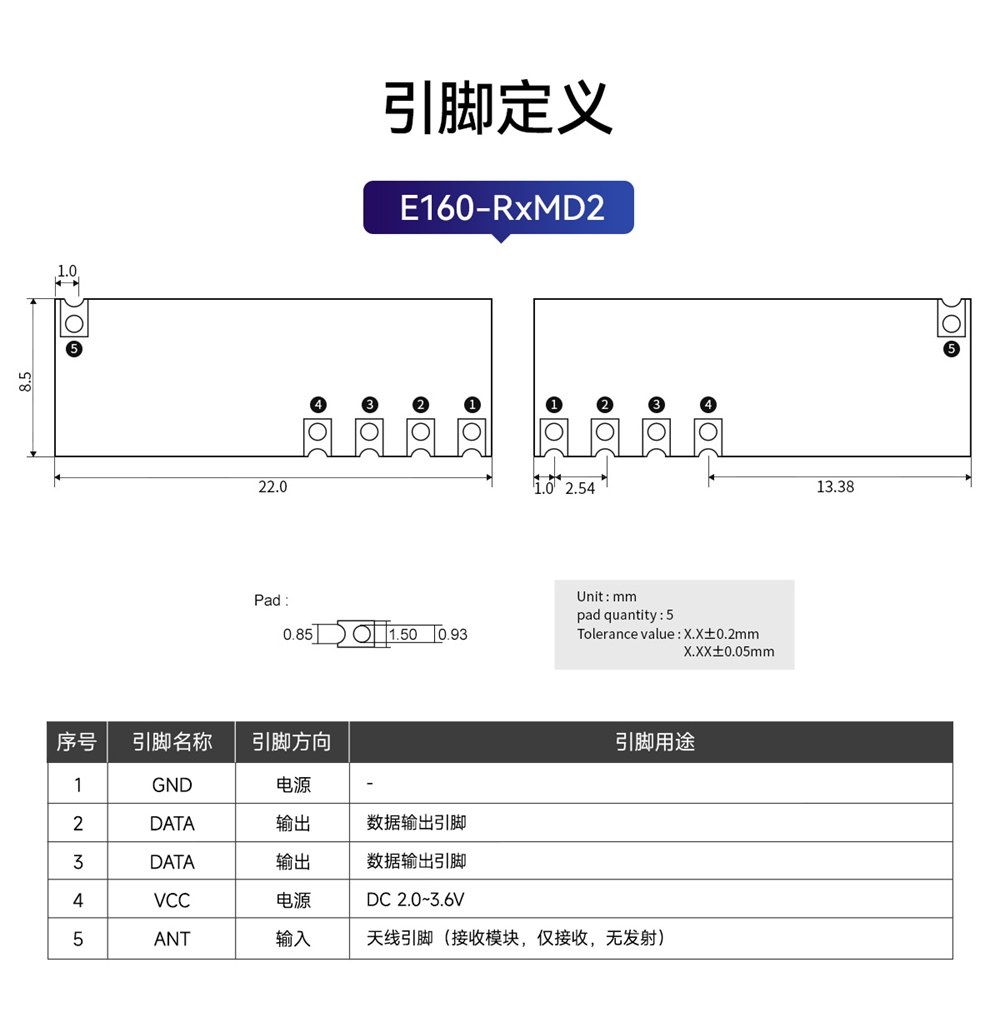

| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 1 | GND | 電源 | - |
| 2 | DATA | 輸出 | 數據輸出引腳 |
| 3 | DATA | 輸出 | 數據輸出引腳 |
| 4 | VCC | 電源 | DC 2.0~3.6V |
| 5 | ANT | 輸入 | 天線引腳（接收模塊，僅接收，無發射） |
| 產品說明書 |
【用戶手冊】E160-RxMD2_UserManual_CN  |
| 開發測試 |
| 【封裝文件】E160-RxMD2 |
| 【天線放置】帶PCB天線無線模組的放置方式 |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：support@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://jichuangfanxin.cn/apple-technology.html |
| 【聯系郵箱】：support@cdebyte.com |

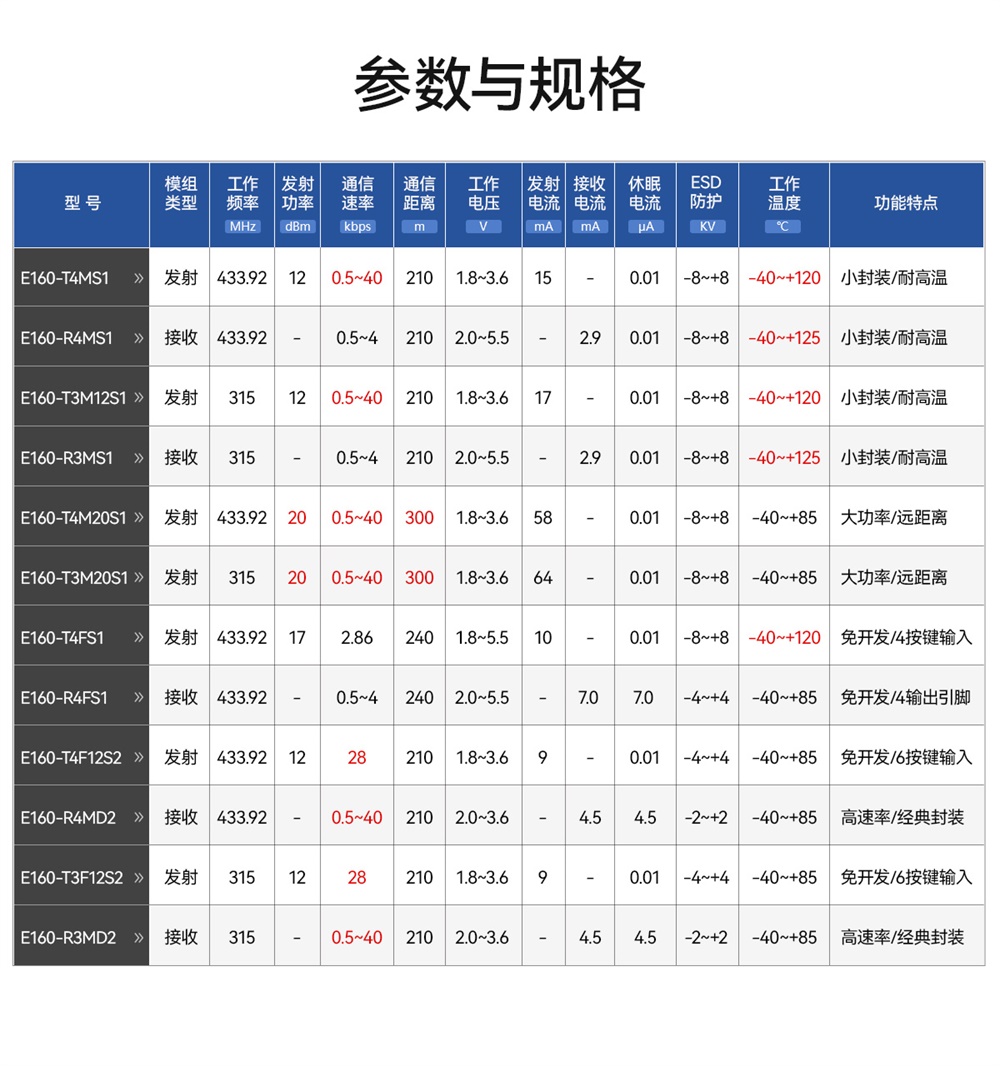

| 產品 型號 | 收發方向 | 工作頻率(Hz) | 發射功率(dBm) | 通信距離 | 封裝形式 | 天線形式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|
| E160-R4MD2 | 接收端 | 433.92M | - | 210 | 貼片 | 郵票孔 | 22.0*8.5*2.5 | 高速率、經典封裝、小體積 | ||
| E160-R3MD2 | 接收端 | 315M | - | 210 | 貼片 | 郵票孔 | 22.0*8.5*2.5 | 高速率、經典封裝、小體積 | ||
| E160-T4F12S2 | 發射端 | 433.92M | 12 | 210 | 貼片 | 郵票孔 | 20.3*13.3*3.0 | 免開發、高速率、最多可接入6個組合按鍵 | ||
| E160-T3F12S2 | 發射端 | 315M | 12 | 210 | 貼片 | 郵票孔 | 20.3*13.3*3.0 | 免開發、高速率、最多可接入6個組合按鍵 | ||
| E160-T4M20S1 | 發射端 | 433.92M | 20 | 300 | 貼片 | 郵票孔 | 12.0*10.0*2.0 | 大功率、高速率、小體積 | ||
| E160-T3M20S1 | 發射端 | 315M | 20 | 300 | 貼片 | 郵票孔 | 12.0*10.0*2.0 | 大功率、高速率、小體積 | ||
| E160-R3MS1 | 接收端 | 315M | - | 210 | 貼片 | 郵票孔 | 12.0*7.5*2.0 | 小體積、耐高溫120℃ | ||
| E160-T3M12S1 | 發射端 | 315M | 12 | 210 | 貼片 | 郵票孔 | 12*7.5*2 | 小體積、耐高溫120℃ | ||
| E160-R4FS1 | 接收端 | 433.92M | - | 240 | 貼片 | 郵票孔 | 20.3*13.3*3.0 | 免開發、帶4路電平輸出引腳（點動/翻轉/互鎖） | ||
| E160-T4FS1 | 發射端 | 433.92M | 12 | 240 | 貼片 | 郵票孔 | 20.3*13.3*3.0 | 免開發、帶4路按鍵輸入引腳 | ||
| E160-R4MS1 | 接收端 | 433.92M | - | 210 | 貼片 | 郵票孔 | 12.0*7.5*2.0 | 小體積、耐高溫120℃ | ||
| E160-T4MS1 | 發射端 | 433.92M | 12 | 210 | 貼片 | 郵票孔 | 12.0*7.5*2.0 | 小體積、耐高溫120℃ |
